多缸发动机曲柄连杆机构曲轴结构设计

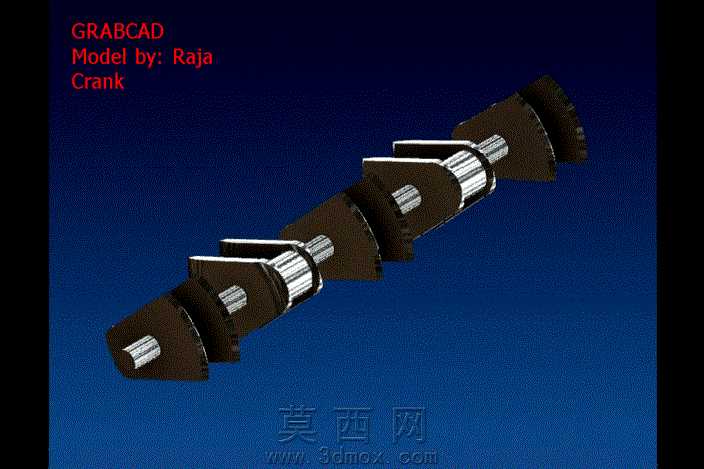

本次建模的核心对象为多缸动力系统配套的曲柄曲轴构件，整体采用三维参数化建模思路完成结构搭建，建模过程中首先梳理曲轴的核心功能逻辑：作为动力输出的核心传动部件，该构件需要承接活塞连杆传递的往复作用力，将其转化为旋转扭矩向外输出，因此建模时优先确定各主轴颈、连杆轴颈的相对位置与偏心距参数，保证各缸做功行程的相位角符合四缸发动机的点火间隔逻辑。建模阶段先以旋转特征构建各段同轴的主轴颈基体，再通过拉伸、切除特征完成偏心布置的连杆轴颈结构，相邻轴颈之间的曲柄臂采用圆角过渡特征处理，避免应力集中问题，同时在曲柄臂对应位置设计平衡配重结构，通过调整配重块的轮廓尺寸与厚度，抵消曲轴高速旋转时产生的往复惯性力与旋转离心力，提升构件运转的平稳性。材质设定上，主轴颈与连杆轴颈部分赋予锻钢金属材质，添加高光泽度的金属磨削纹理，模拟实际曲轴轴颈经过精磨加工后的表面质感，曲柄臂与配重部分赋予热处理后的深色金属材质，表面添加细微的锻造纹理与氧化层质感，区分不同加工区域的表面处理效果。渲染阶段采用深蓝色渐变背景突出金属构件的轮廓，通过三点布光方案打亮构件的关键结构面，在轴颈的圆柱表面形成连续的高光带，清晰展现各段轴的同轴度与偏心结构的位置关系，同时添加柔和的环境反射效果，还原金属材质的真实反光特性。结构设计上严格遵循曲轴的实际装配逻辑，各连杆轴颈的相位差按照90度间隔布置，适配四缸发动机的做功顺序，轴颈两端预留装配定位的轴段结构，配重块的轮廓采用流线型设计，减少曲轴高速旋转时的空气阻力，各连接部位的圆角参数按照机械设计规范设定，保证构件的结构强度符合动力传递的载荷要求。建模过程中针对移动类特征的操作逻辑进行梳理，明确特征移动的参考基准与约束关系，确保各偏心结构的位置精度满足设计要求，整体模型完整还原了曲柄曲轴的核心结构特征，可用于动力系统结构展示、装配模拟以及相关机械原理的教学演示场景。
