离心式鼓风设备三维结构设计方案

　　在工业通风、物料气力输送、生产环节散热排风等场景中，离心式鼓风设备是应用频次极高的通用流体机械，本次呈现的三维结构，针对小流量高风压的工位送风需求做了适配性设计，整体结构做了极简优化，没有冗余的外置附件，适合集成在小型自动化设备、桌面型通风工位、小型除尘模组的配套气路中。从实际使用场景来看，这类窄型离心鼓风结构，常被用在电子生产线的局部排烟、小型注塑机的模区散热、实验室通风柜的辅助补风、小型物料分选设备的风选风道供风环节，相比轴流风机，它能在更小的安装截面下提供更高的出口风压，适合风道有一定阻力、送风距离在1-3米区间的应用场景。

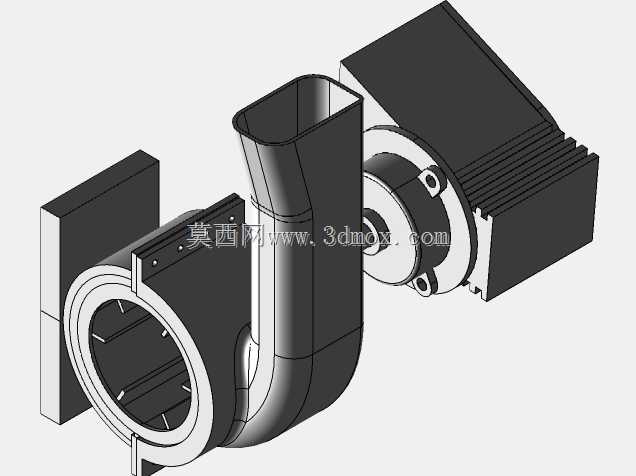

　　从功能特性上看，该结构采用离心式工作原理，气流从设备下端的圆形进风口进入叶轮腔，通过叶轮旋转产生的离心力将气流沿蜗壳型流道加速，最终从上端的矩形出风口送出，这种进出风方向呈90度夹角的结构，能很好适配设备内部垂直进风、水平出风的布局需求，不需要额外加装风路弯头就能完成气流转向，能减少风路局部阻力损失，提升整体送风效率。叶轮部分采用多叶片前倾式设计，叶片前缘做了圆弧过渡处理，能降低气流进入叶道时的冲击损失，减少运行时的气动噪声，适合对噪音控制有一定要求的室内生产工位使用。

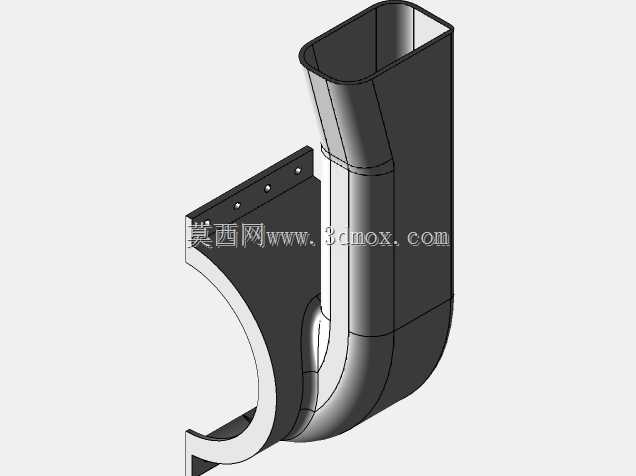

　　设计思路上，整个壳体采用上下分模的结构形式，侧面为平直的拼接面，不需要复杂的曲面模具就能完成壳体加工，无论是采用3D打印打样、还是钣金折弯焊接、或是注塑批量生产，都能较低的加工成本实现结构成型。壳体的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑生产时出现缩痕、钣金焊接时出现变形量过大的问题，同时在叶轮安装位对应的壳体位置，做了局部的加强凸台，能提升轴承安装位的结构刚度，减少叶轮高速旋转时产生的振动传导，降低设备运行时的共振风险。进风口位置采用圆弧收口的结构，能引导气流平稳进入叶轮腔，避免进风截面突变产生的涡流损失，出风口位置做了平直的导流段，长度约为出风口截面长边的1.2倍，能让送出的气流更均匀，减少出风端的紊流，提升送风的指向性。

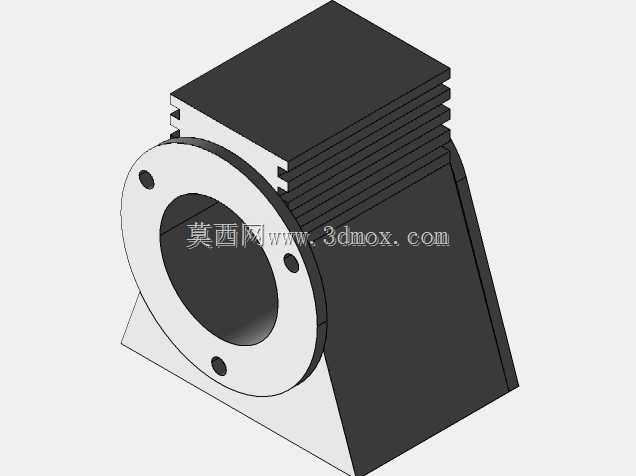

　　外形尺寸与安装边界方面，该鼓风结构整体为窄长型布局，横向截面宽度较窄，适合安装在设备侧边的狭窄空间内，不会占用过多的设备内部安装空间；下端圆形进风口的直径与壳体下端的圆弧段完全匹配，进风口端面预留了安装法兰的贴合平面，可直接对接圆形通风软管或是安装防尘滤网，不需要额外做转接结构；上端矩形出风口的端面为平直平面，可通过螺栓或是快装卡扣对接矩形风道出风口的长边与短边比例约为4:1，适合送出扁平状的气流幕，可直接用于工位的风幕隔离、或是带状物料的表面吹干工序。安装固定位可设置在壳体侧面的平直壁面上，通过四个角点的安装孔就能完成设备固定，安装孔位的间距做了标准化设计，能适配常见的小型风机安装支架尺寸，不需要单独定制安装配件。

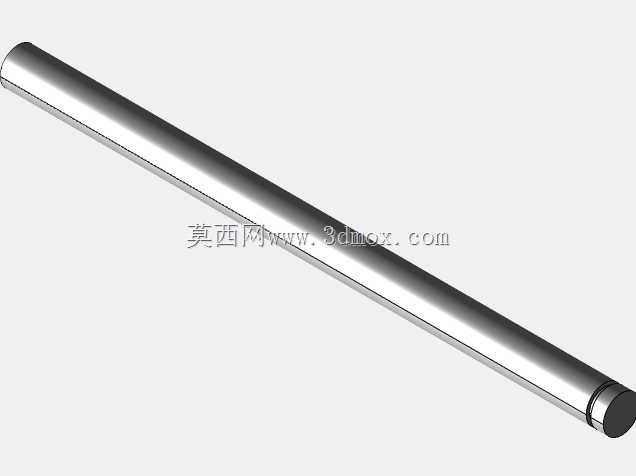

　　从结构细节来看，叶轮与壳体之间的间隙控制在合理区间，既避免间隙过大导致的气流回流损失，也防止间隙过小出现叶轮与壳体擦碰的问题，轴承安装位与壳体为一体化结构，能保证轴承的同轴度，延长轴承的使用寿命，同时也简化了装配流程，不需要额外加装轴承座配件，减少整体的零件数量，降低装配工时。整个结构没有复杂的内部流道突变，所有气流经过的转角位置都做了圆角过渡，能减少气流在流道内的阻力损失，提升风机的运行效率，在相同功率输入下，能获得更高的出口风压与风量。
