浴室台面牙膏收纳管座结构设计

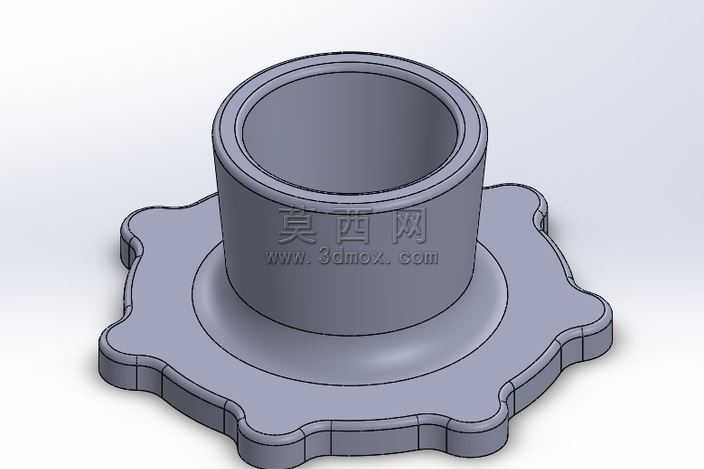

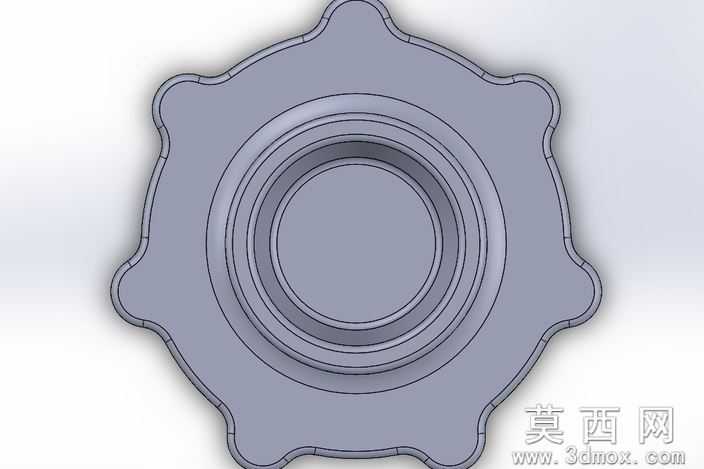

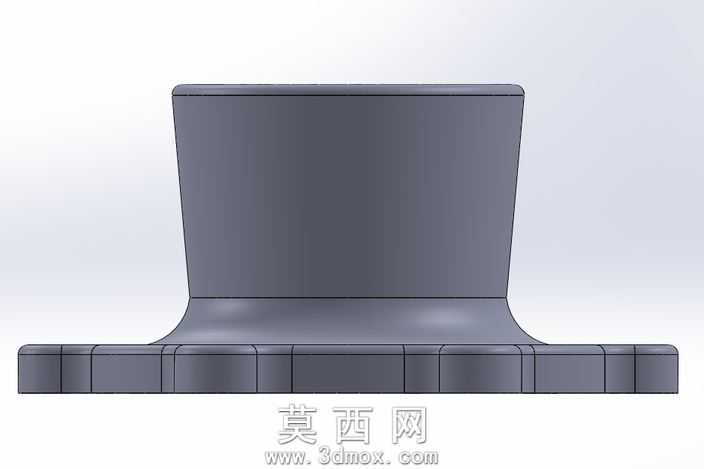

本作品为卫浴场景使用的牙膏管收纳座三维模型，采用SolidWorks完成全参数化建模，整体结构分为上部管状承托段与下部星型法兰底座两部分。建模过程中首先绘制上部圆筒的截面草图，通过拉伸凸台命令生成筒体基础结构，对筒体内壁做0.5°的拔模斜度处理，适配不同管径的牙膏管插入放置，筒体顶端做R0.8的圆角过渡，避免尖锐边缘划伤使用者或牙膏管包装。下部底座采用八瓣花型的星型轮廓设计，建模时先绘制中心定位圆，通过等距阵列生成八个外凸的圆弧瓣结构，拉伸生成底座主体后，在底座与筒体衔接位置做平滑的圆弧过渡曲面，既提升结构强度，也避免清洁死角。底座边缘做向下的翻边处理，增大与台面的接触摩擦力，提升放置稳定性，翻边处同样做圆角钝化处理，防止刮花浴室台面。材质渲染阶段，主体采用哑光磨砂硬质塑料材质，设置漫反射灰度值为75%，粗糙度参数调整为0.6，还原卫浴五金配件常用的PP材质质感，场景添加柔和的环境光与顶部补光，清晰呈现模型的结构轮廓与曲面过渡细节。设计思路围绕浴室台面空间收纳需求展开，摒弃传统圆形底座的单调设计，采用星型外轮廓既提升造型辨识度，也增大底座支撑跨度，避免牙膏放置时出现侧翻问题；上部筒体深度设置为35mm，既保证牙膏管插入后的固定稳定性，也不会因筒体过深导致牙膏尾部残留难以取出；整体结构无细小拼接缝隙，表面光滑易擦拭，适配浴室潮湿多水渍的使用环境，同时该结构也可用于车库等场景收纳RTV胶管等管状物品，具备多场景适配性。建模过程中所有特征均保留参数化关联，可根据不同管径的收纳需求快速调整筒体直径、底座尺寸等参数，无需重新绘制基础草图，提升模型的可修改性与复用性。
