重型枢轴铰链用公头销钉结构设计

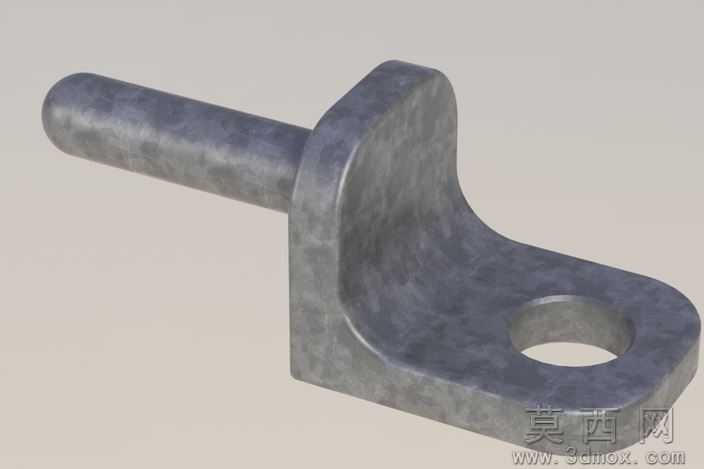

本模型为重型枢轴铰链配套的公头销钉零件，建模阶段采用SolidWorks软件完成全参数化设计，首先以基准面定位绘制L型安装基座的截面轮廓，通过拉伸凸台命令生成基座主体，基座弯折处做圆角过渡处理以消除应力集中隐患，安装端开设圆形通孔用于穿设紧固件完成与配套构件的固定。随后在基座上端面的居中位置绘制圆柱销的截面圆，沿垂直于基座端面的方向拉伸生成销柱主体，销柱与基座衔接处做微小倒角处理，既避免装配时刮伤配套母头铰链的内壁，也能在装配过程中起到导向作用，提升装配顺畅度。材质设定阶段，根据零件实际使用场景匹配铸钢基体材质，表面附加镀锌层材质效果，在材质编辑器中调整铸钢的粗糙度参数模拟铸件表面的细微磨砂质感，镀锌层则调整金属度与反光参数，还原镀锌处理后略带哑光的银白金属光泽，渲染阶段采用三点布光方案，主光源从侧上方打亮零件主体轮廓，辅光源补全暗部细节避免阴影死黑，背景采用渐变灰色调突出金属零件的质感，最终渲染图清晰呈现零件的结构细节与表面处理效果。结构设计上充分考虑重型枢轴的承重需求，销柱直径与基座厚度做匹配性设计，保证铰接转动时的结构强度，L型基座的弯折角度经过受力校核，能够在承受径向载荷时将力均匀分散到安装面，避免局部应力过大导致零件变形，安装孔的位置与尺寸经过公差匹配设计，保证与配套紧固件的装配精度，销柱的长度尺寸适配对应规格母头铰链的铰接深度，既保证铰接转动的行程充足，也不会因销柱过长导致装配干涉。设计思路围绕重型铰接场景的耐用性需求展开，在满足连接与铰接功能的前提下，尽可能简化零件结构以降低加工难度，所有边角均做钝化处理避免使用过程中出现锐边划伤的问题，整体结构紧凑，受力路径清晰，能够适配3/8英寸即9.525毫米规格的配套母头铰链，可广泛应用于各类需要重型枢轴连接的工业设备、箱柜构件、工装设施的铰接部位，模型参数可根据实际使用需求快速调整尺寸，适配不同承重等级的铰接场景。
