钣金异形法兰结构排水盘设计

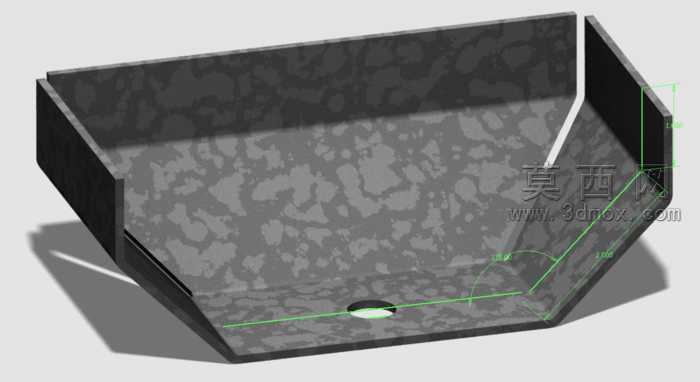

本作品为针对钣金排水构件设计需求完成的异形法兰结构排水盘三维建模成果，整个建模过程围绕钣金工艺的成型逻辑展开，首先在三维建模环境中确定排水盘的整体轮廓基准，结合实际使用场景的接水范围需求，绘制盘体的底部轮廓草图，底部预留标准规格的排水通孔，用于对接排水管路实现积水的顺畅导出。建模过程中严格遵循钣金件的壁厚均匀原则，设定统一的钣金壁厚参数，通过法兰特征生成盘体的围边结构，针对常规直角法兰排水时容易出现的边角积水、排水泛出问题，对围边的边角位置做异形法兰过渡处理，将相邻围边的衔接位置设计为斜向过渡的异形法兰面，消除直角位置的积水死角，同时引导水流向底部排水孔汇聚，避免排水过程中水从盘体边角泛出。材质配置阶段，为模型赋予带有磨砂纹理的金属钣金材质，还原实际冷轧钢板钣金件的表面质感，通过渲染环境的光影调整，清晰呈现盘体的内表面纹理、边角过渡结构以及排水孔的位置关系，同时添加三维尺寸标注，明确盘体的长宽尺寸、围边高度、异形法兰的过渡角度、排水孔的孔径位置等关键参数，确保模型可直接用于钣金下料、折弯成型的工艺参考。整个设计过程重点解决了客户提出的常规钣金排水盘排水时容易泛水的痛点，通过异形法兰的结构优化，在不增加额外加工工序的前提下，仅通过调整钣金法兰的成型角度与过渡形态，就实现了水流的有序引导，盘体的围边高度经过反复校核，既保证足够的盛水余量避免水流溢出，又不会造成材料的不必要浪费，底部的平整结构设计也保证了排水盘放置时的稳定性，所有折弯位置均预留符合钣金工艺要求的折弯圆角，避免折弯加工时出现板材开裂的问题，模型的结构完全适配常规钣金加工的折弯、冲孔工序，无需特殊定制工装即可完成生产制造。
