窗帘面料瑕疵检测检验机架

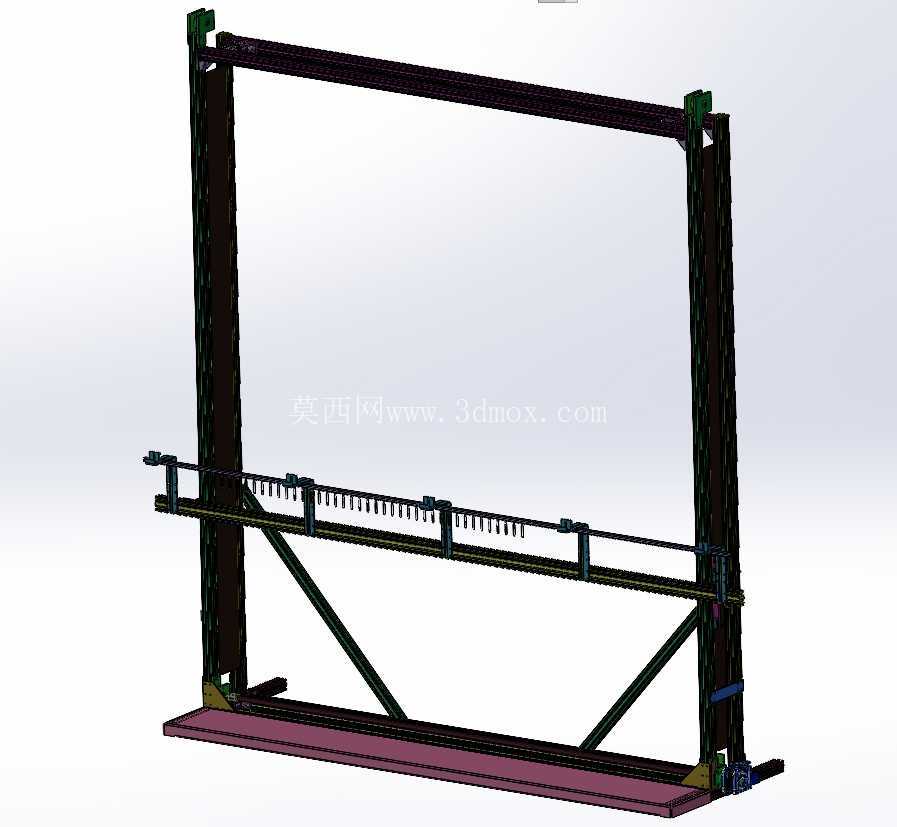

　　这套检验机架的核心使用场景落在纺织后整理车间与窗帘成品出厂质检工位，操作工把成幅窗帘布料从机架一侧铺展、张紧后，依托后置LED背光面把整幅面料打透，纱线密度不均、断经断纬、色差、污渍、破洞这类在普通顶光下容易漏检的瑕疵，会在透光状态下清晰显影，质检人员沿布料幅面逐段扫视即可完成判等、标记与裁片分级。机架主体采用双立柱龙门框架结构，两侧立式方管立柱承担上部横梁与升降滑台的全部载荷，底部通长底座用膨胀螺栓固定在硬化地坪上，底座两端设置调平垫铁，安装时先以水平仪校准底座纵向、横向水平度，再复核两立柱的平行度与垂直度，避免升降滑台运行出现卡滞。

　　框架中部布置的横向滑台承担布料托持与张紧功能，滑台沿立柱内侧直线导轨做竖直方向升降，数控系统驱动传动副带动滑台停在任意作业高度：检验大幅面落地窗帘时滑台降至低位方便上料，检验窄幅窗纱时抬升至操作工视线平齐高度，减少长期弯腰仰头的疲劳。滑台上沿整幅宽度均布多组布料夹持件与张紧挂钩，挂钩间距按常见窗帘褶位间距匹配，铺布时把布料上边沿挂入夹点、下边沿用配重杆拉直，保证整幅面料在检验区处于无褶皱、无垂弧的张紧状态，这也是平行度检测的前提——机架出厂调试时会以滑台工作面为基准，校验其与背光面、底座基准面的平行误差，控制在布料检验允许的公差范围内，避免因框架倾斜导致局部布料绷紧、局部松垮遮挡瑕疵。

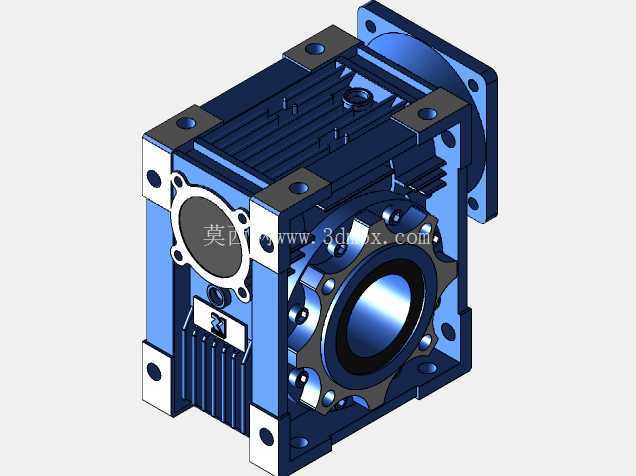

　　结构设计上，立柱与横梁之间采用螺栓拼接加斜撑补强的形式，两根斜向支撑杆从底座中部延伸至立柱中下段，抵消滑台满载布料时产生的侧向倾覆力矩，龙门框架顶部的通长横梁把两立柱上端连为整体，抑制立柱开合方向的形变。后置LED背光模组嵌装在龙门框架内侧的安装框内，发光面朝向布料检验侧，光源排布做匀光处理，避免出现灯珠亮斑干扰判读；电气走线沿立柱内侧线槽收纳，升降驱动单元安装在底座一端，传动路径短、维护时可直接从端部拆解检修。

　　安装边界方面，机架整体幅宽适配主流家装窗帘的成品幅宽，高度方向覆盖落地帘的展开尺寸，设备就位时背面需预留背光模组的散热与检修空间，正面留出操作工上下料、往返检视的操作通道，底座固定区域的地坪需满足承重要求，避免长期满载运行出现基础沉降。整套结构把布料张紧、透光检验、高度适配、平行度校核几项功能整合在同一机架上，质检流程中无需反复搬运布料，上料、张紧、透光检视、标记下料可在一个工位连续完成。
