立式切割配套坯布放卷承托设备

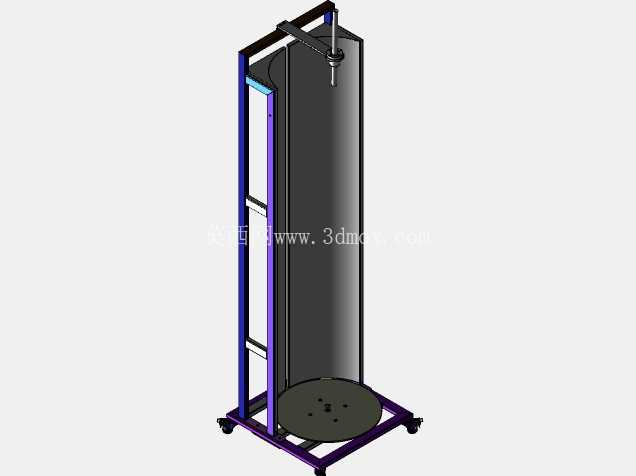

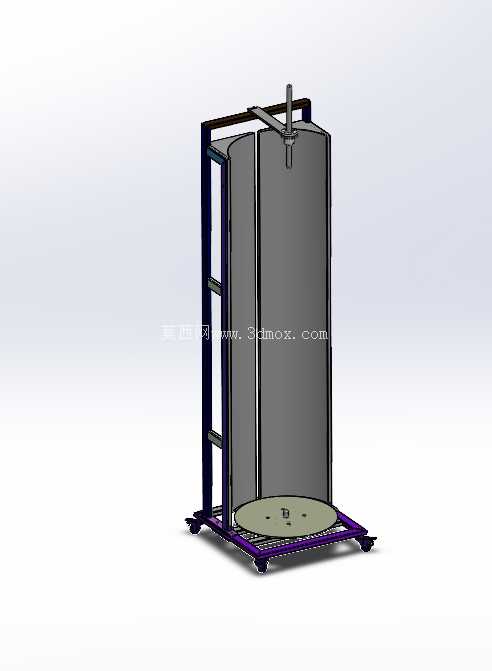

　　在窗帘、软装面料等立式切割加工场景中，整卷坯布的展开送料一直是影响裁切效率与操作安全性的关键环节，传统作业中多采用人工托举、简易支架承托的方式送料，不仅操作人员劳动强度大，坯布展开过程中易出现褶皱、偏移，还会因为料卷重心不稳带来侧翻风险，直接影响后续立式切割机的裁切精度，甚至造成面料报废。这款坯布放卷架正是针对这类加工痛点设计的专用辅助承托设备，整体采用框架式立式结构，底部为矩形焊接承托底座，底座四角配置可调式支撑脚轮，既可以满足车间内短距离移位调整的需求，也可以在定位后通过脚轮的锁止结构固定设备位置，避免裁切作业过程中设备移位影响送料精度。

　　底座上方设置圆形回转承托平台，平台表面做防滑处理，整卷坯布竖直放置在该平台上时，可随平台同步回转，配合上方的竖向导正压杆结构，能够在坯布向外牵引展开的过程中，始终保持料卷的回转中心与牵引方向对齐，避免料卷转动过程中出现径向窜动，保证坯布展开后张力均匀、无歪斜褶皱。设备的侧部设置竖向方管焊接的支撑立柱，立柱上预留多组安装孔位，可根据不同幅宽、不同高度的坯布卷调整上方导正压杆的安装高度，适配市面上常见的软装面料、窗帘坯布的卷装尺寸，压杆端部设置光滑的导向套，与料卷中心的纸管或芯轴配合时不会刮伤坯布内圈，同时减少回转过程中的摩擦阻力，让牵引送料过程更顺畅。

　　从结构设计逻辑来看，这款放卷架没有采用复杂的动力驱动结构，完全依靠坯布牵引时的拉力带动承托平台回转，一方面降低了设备的制造成本与后期维护难度，另一方面也避免了动力送料速度与切割机牵引速度不匹配造成的面料拉扯或堆料问题，更适配中小加工车间的半自动立式切割作业场景。设备的整体安装边界控制较为紧凑，底座宽度与深度均按照常规立式切割机的进料侧空间设计，可直接放置在切割机进料端旁，不需要额外占用过多车间通道空间，框架主体采用标准型材焊接成型，整体刚性充足，即使放置最大承重范围内的大卷坯布，也不会出现框架变形、晃动的问题。

　　在实际使用过程中，操作人员只需要借助吊装或人工辅助将整卷坯布竖直吊装到承托平台上，调整上方压杆的位置压住料卷顶部中心，即可将坯布端头牵引至立式切割机的进料工位，整个上料过程耗时短，作业过程中不需要人工持续托扶料卷，单人即可完成上料、送料、裁切的全流程操作，相比传统的简易放料支架，能够有效降低操作人员的劳动强度，减少坯布展开过程中的面料损耗，同时避免料卷倾倒造成的安全隐患。框架的所有焊接位置均做打磨钝化处理，没有尖锐毛刺，避免上料过程中勾刮坯布或者划伤操作人员，承托平台的回转部位采用耐磨衬套结构，长期使用后磨损量小，维护时只需要定期加注润滑脂即可保证回转顺畅，不需要复杂的拆解保养。针对不同厚度的面料，该放卷架的回转阻尼可通过承托平台下方的调节螺母进行微调，避免料卷因为惯性过度回转造成面料松脱堆料，当牵引速度较快时，适当调大阻尼可以保证面料始终处于微张紧状态，配合立式切割机的压料结构，能够进一步提升裁切边的整齐度，减少后续修边的工序工作量。
