台式机箱轴流散热风扇结构设计

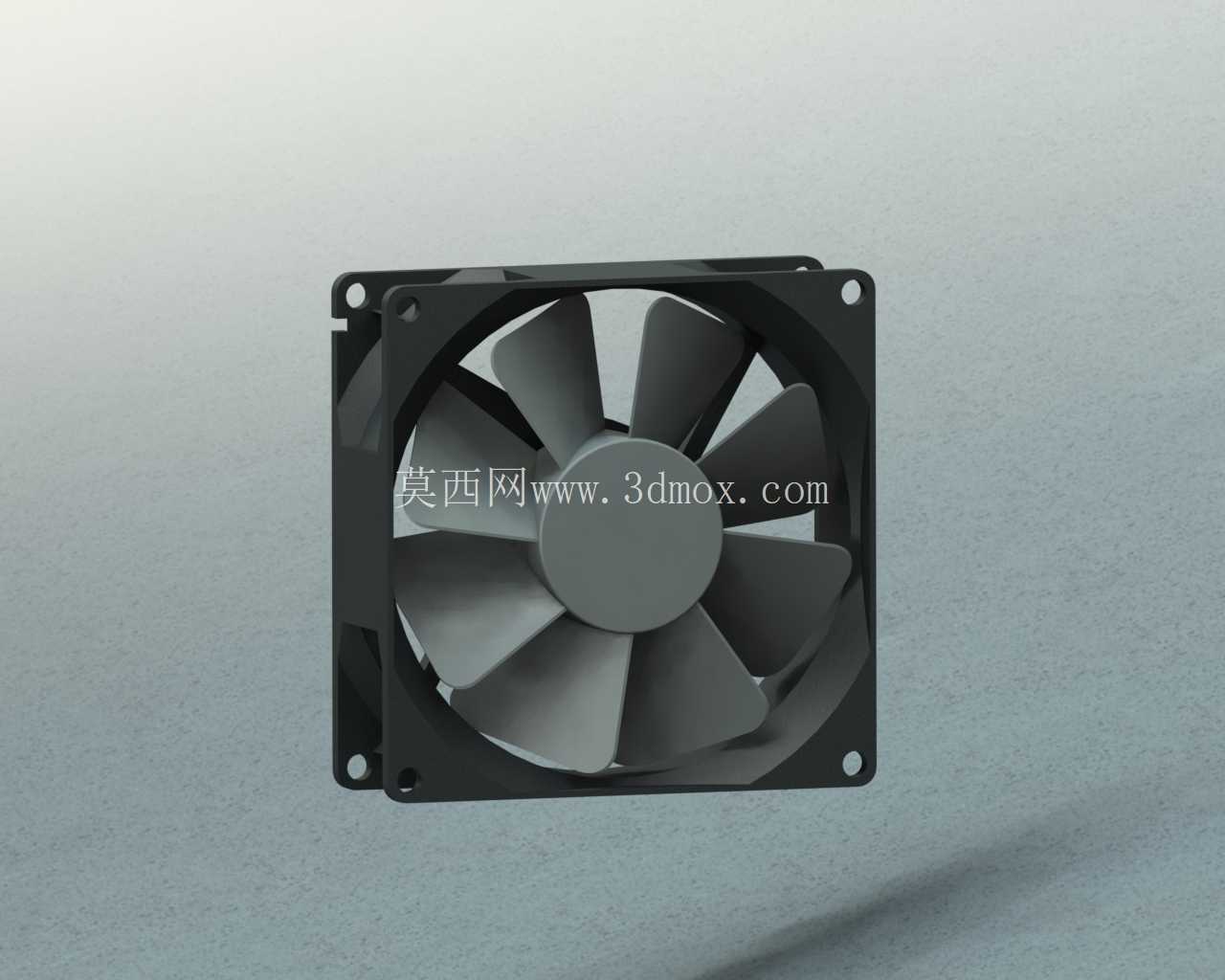

　　这款轴流散热风扇的三维结构，围绕桌面计算机机箱内部强制风冷的核心需求搭建，日常装机场景里，它既可以布置在机箱前面板作为进风单元，把外部低温空气抽入机箱腔体，也能反向安装在机箱后部或者顶部作为排风单元，将CPU散热器、显卡、主板供电模块周边堆积的热空气快速排出，避免密闭机箱内部形成热积聚。从结构设计的底层逻辑来看，风扇外框采用标准方形注塑边框，四个角预留沉头安装孔，孔位间距完全适配主流120mm机箱风扇位的安装边界，边框厚度控制在常规25mm规格，安装时不需要额外修改机箱钣金开孔，直接用自攻螺丝或者橡胶减震钉就能固定在机箱预留位，也可以兼容水冷排、风冷塔散热器的风扇挂载需求。

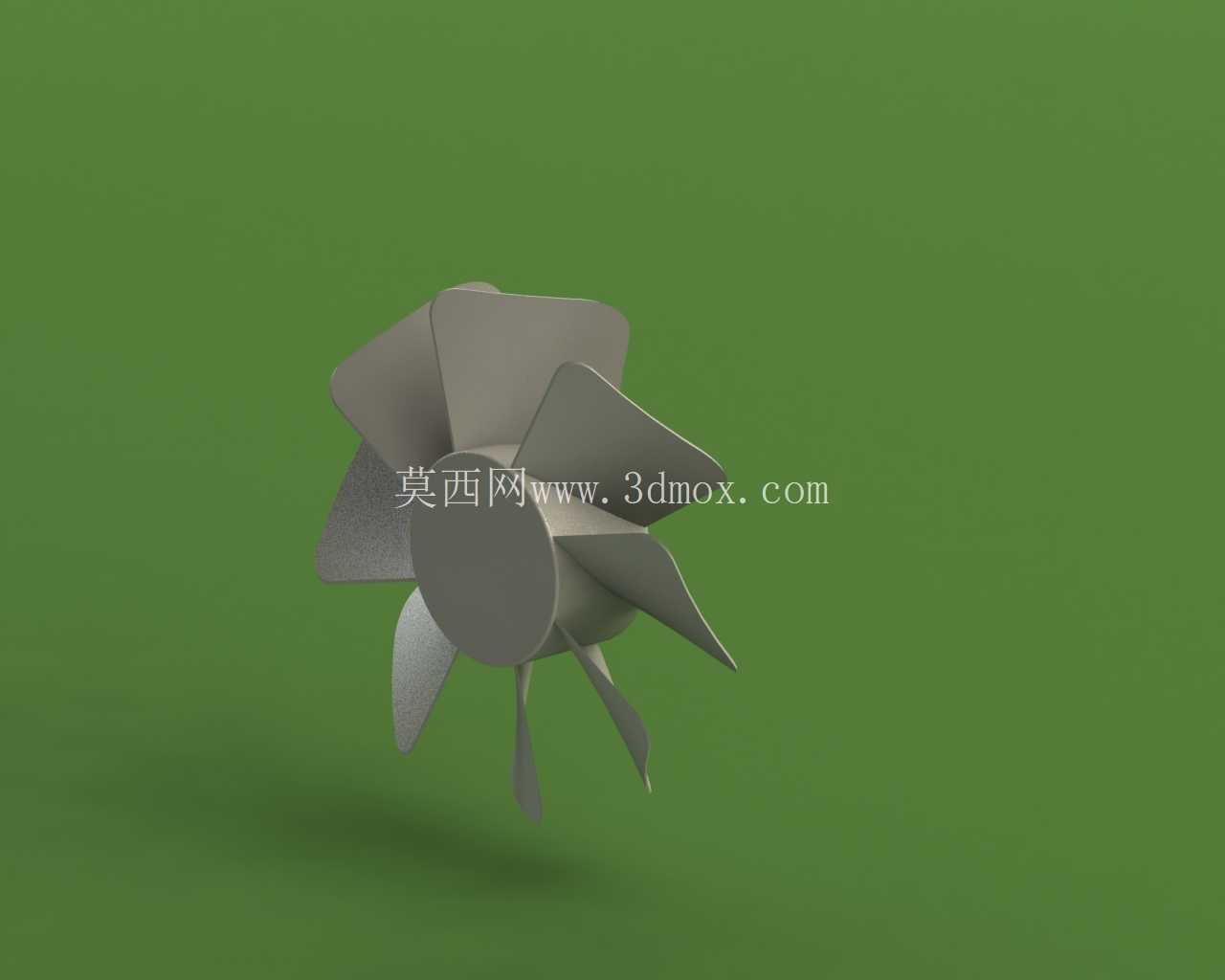

　　扇叶部分采用七叶大倾角曲面构型，和常见的五叶低转速风扇相比，更多叶片可以在相同转速下切割更多气流，降低单叶转动时的气流脉动，运行时的风切变更小，曲面叶型从叶根到叶梢做了连续的扭角过渡，叶根处扭角更大，用来匹配轮毂周边较低的线速度，叶梢处扭角收窄，适配边框内侧更高的圆周线速度，让整个扇叶扫风区域的出风风速更均匀，不会出现中心区域风量虚高、边缘区域气流紊乱的问题。中心轮毂做了大直径圆弧包覆设计，既可以把内部的驱动电机、轴承组件完全收纳在轮毂腔体内部，避免转动部件和走线发生干涉，大尺寸轮毂也能优化扇叶根部的气流导向，减少轮毂后方的气流死区。

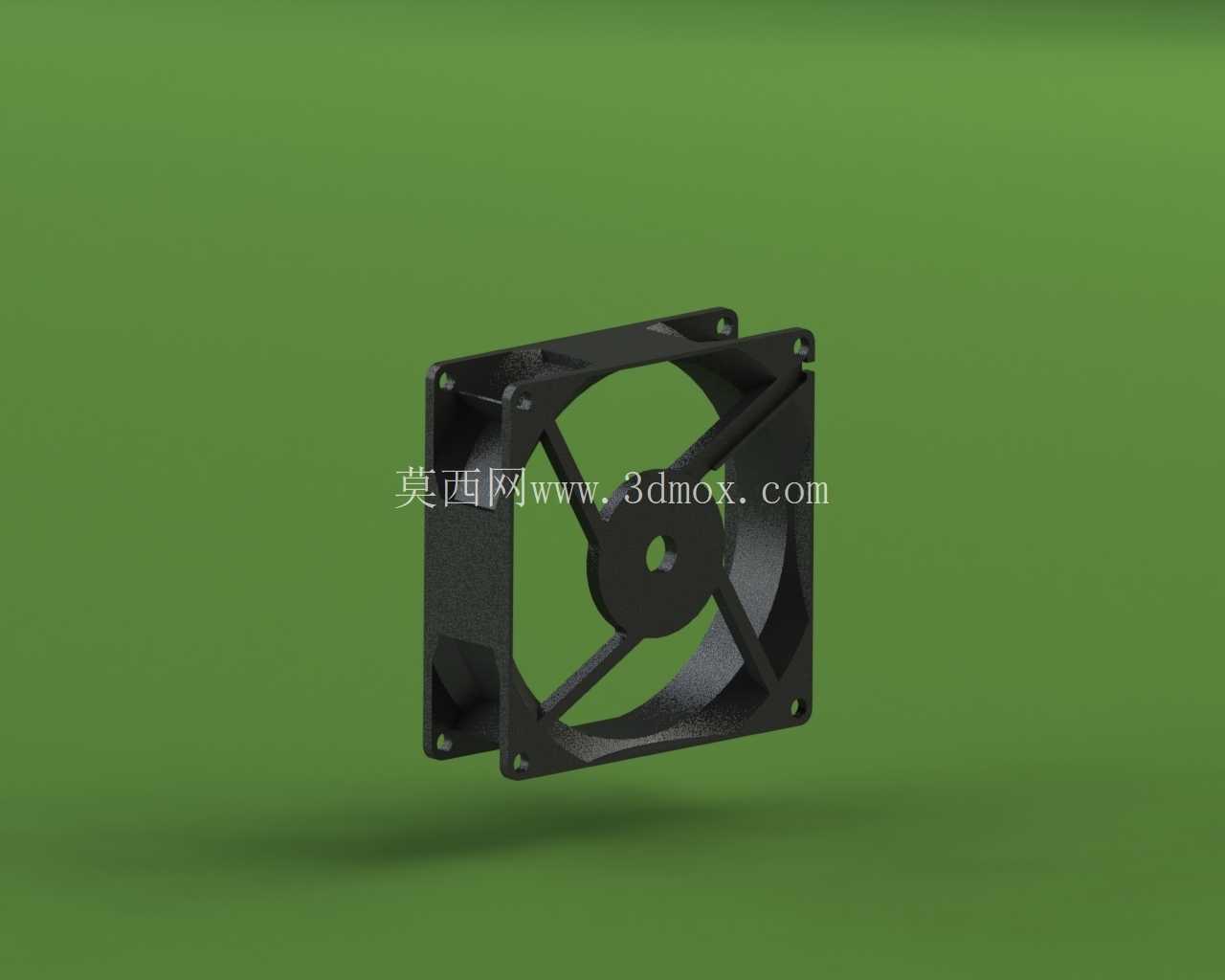

　　外框的四个边角做了加厚处理，安装孔周边增加局部加强筋，长时间运行产生的振动不会让框体出现形变，框体内侧和扇叶叶梢之间保留均匀的微小间隙，既避免转动时出现擦框异响，又能减少间隙处的气流回流损失。实际选型搭配时，这款风扇的安装边界可以覆盖绝大多数台式机箱的120mm风扇位，也可以适配工业控制柜、小型桌面设备的通风散热点位，结构建模时完整还原了外框、扇叶、轮毂的所有装配细节，扇叶和外框的配合间隙、安装孔的沉头深度都按照实际量产尺寸还原，结构工程师可以直接把该模型导入整机装配里，校验风扇和机箱钣金、内部硬件、水冷管路之间的干涉距离，也可以基于这个基础构型调整扇叶数量、扭角参数，匹配不同风压风量需求的散热场景。

　　比如针对服务器机箱这类风阻较高的场景，可以适当加大叶根扭角提升静压，让气流可以穿透密集的硬盘仓和散热鳍片；针对静音家用装机场景，则可以微调叶型曲面降低转速下的湍流噪声。整个结构没有多余的复杂特征，所有壁厚、加强筋的布置都符合注塑件的生产工艺要求，开模时不需要额外做特殊抽芯结构，量产可行性高。
