七叶轴流散热风轮曲面结构设计

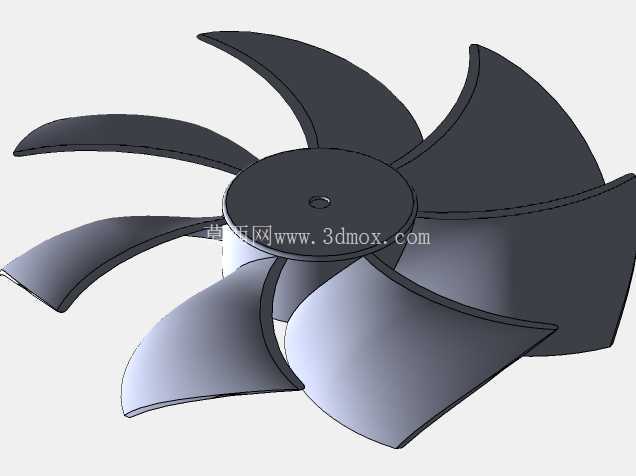

　　该风轮采用七片大后掠曲面叶片周向均布布局，核心应用场景覆盖机柜强制散热、工业风冷机组送风、小型轴流通风设备以及电子设备冷却风道，在有限轴向安装空间内完成气流轴向推送，降低流道内紊流损耗。叶片型线从轮毂根部向外缘逐步延展，叶根区域厚度加大以承接旋转扭矩，叶尖区域做薄化处理并配合后掠角设计，可削弱叶尖涡流带来的气动噪声与能量损失，相邻叶片间的流道宽度沿径向平滑过渡，避免气流在轮盘附近出现局部滞止。中心轮盘设置同轴定位孔，可直接与驱动电机输出轴配合，孔位周边保留平整贴合端面，保证装配后风轮的径向跳动控制在合理区间，轮盘外缘与叶片根部做圆弧过渡，减少高速旋转时的应力集中。

　　从安装边界来看，整体风轮外径适配常规圆形风道内壁，叶片外缘与风筒内壁预留均匀径向间隙，既防止运转过程中叶片剐蹭护罩，又能减少间隙回流造成的风量损失；轴向厚度紧凑，可嵌入机箱散热格栅、冷却模组支架等狭小安装位，配套前端防护网与后端电机支座即可组成完整送风单元。建模过程中先构建中心轮毂回转体，再基于气动流线绘制单叶空间曲面，通过周向阵列完成全部叶片成型，叶片曲面的扭转角从根部到尖端连续变化，引导气流沿轴向平稳加速，相比少叶片结构，七叶布局在同等转速下可输出更连续的风压，运行振动幅度更低。

　　这类风轮在长时间连续运转的工控设备、通信机柜、制冷换热装置中承担热空气排出与环境冷风导入作用，曲面叶型的设计直接决定送风效率与噪声表现，结构上兼顾动平衡余量与装配定位精度，能够适配不同转速的驱动端安装需求。
