双输出轴工业齿轮减速机三维设计

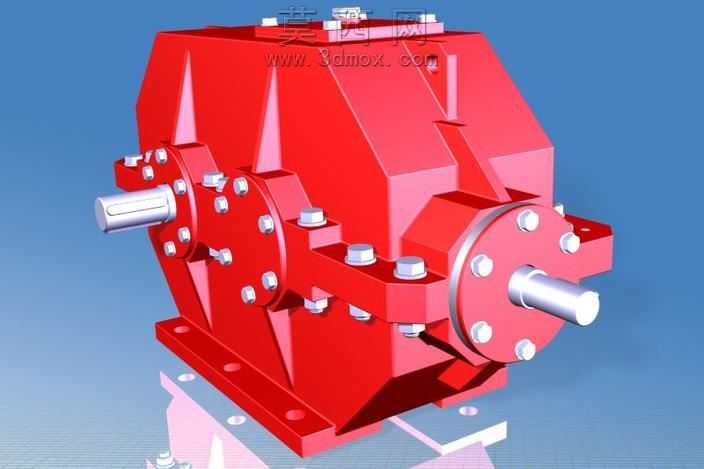

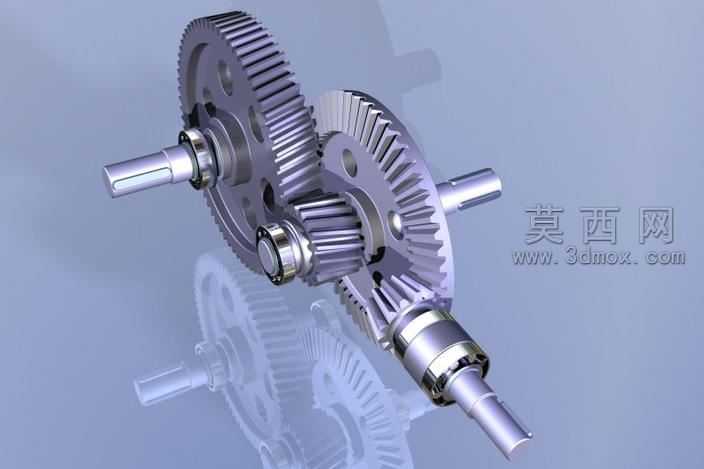

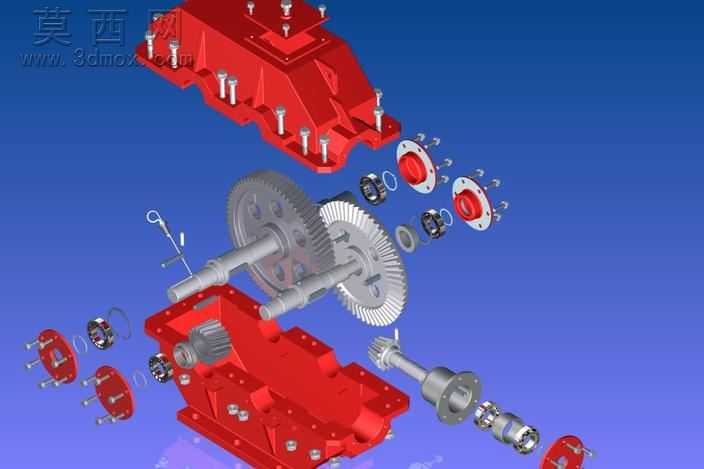

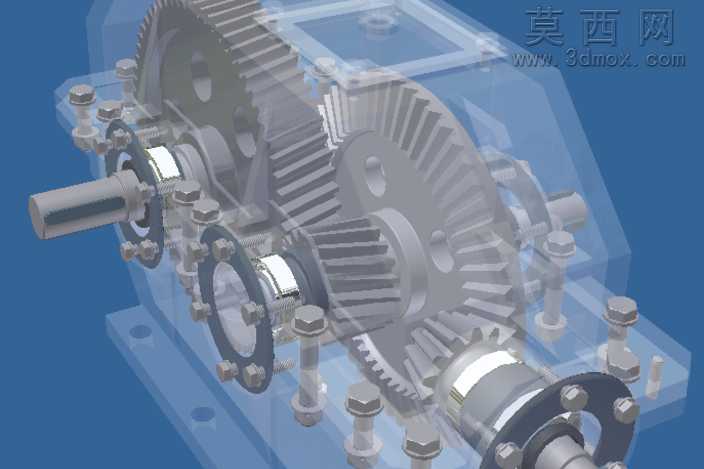

本作品为双输出轴结构的齿轮减速机三维建模成果，建模阶段先完成整体参数化框架搭建，依据齿轮传动的减速比要求，先确定各级传动齿轮的模数、齿数、齿宽等核心参数，再依次构建输入轴、中间传动轴、双输出轴的轴段结构，针对轴上的键槽、轴肩定位结构做精准尺寸约束，保证后续轴承、齿轮的装配同轴度符合机械设计规范。箱体部分采用剖分式铸造箱体结构建模，先绘制箱体的内腔轮廓，预留出齿轮啮合的运转间隙，再对箱体的外壁做加强筋结构设计，既保证箱体的结构刚性，又能合理控制整体重量，箱体上的轴承安装孔、螺栓连接孔、定位销孔全部采用阵列与同轴约束完成建模，保证孔位的装配精度。渲染阶段为箱体赋予红色工业烤漆材质，调整材质的粗糙度与反光参数，还原真实工业减速机漆面的哑光金属漆质感，轴类零件赋予抛光钢材材质，螺栓、螺母等标准件赋予镀锌金属材质，通过环境光与定向补光的搭配，突出箱体加强筋的结构轮廓、连接螺栓的排布细节，以及双输出轴的轴端结构。模型完整还原了齿轮减速机的内部传动逻辑与外部装配结构，各级齿轮的啮合位置、轴承的安装定位、箱体剖分面的密封结构、底座的安装固定孔位都做了精细化还原，可用于机械原理教学演示、传动方案选型参考、虚拟装配仿真等场景，建模过程中对所有配合面做了干涉检查，确保各运动部件在模拟运转时无结构干涉，符合实际工业减速机的设计制造逻辑。
