焊接箱形三级齿轮减速机三维结构模型

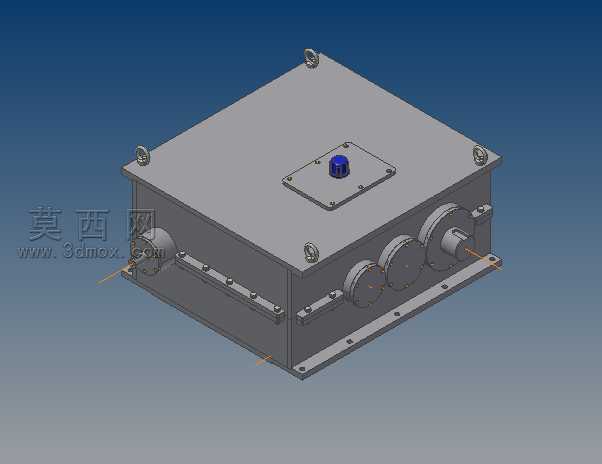

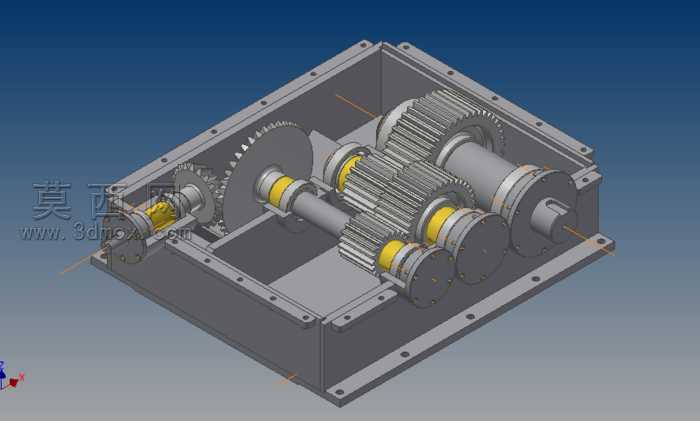

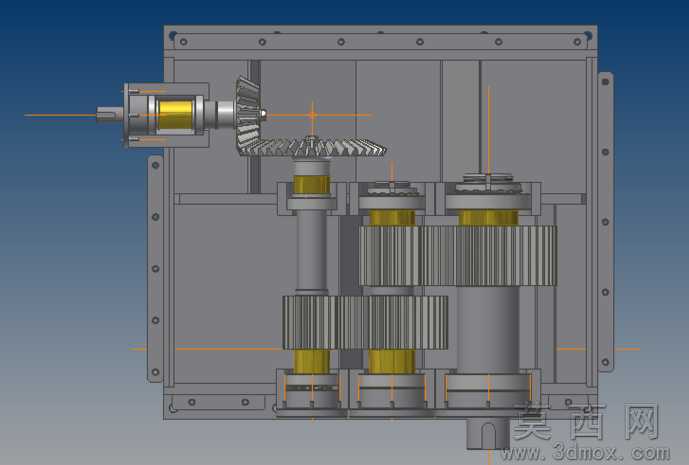

本模型为焊接箱形结构的三级齿轮减速机，整体采用三维参数化建模方式完成，建模过程严格遵循机械设计规范，对减速机的各组成部分进行了1:1等比例还原。模型首先搭建了焊接式箱形基座的主体结构，对箱体的焊接拼接结构、安装定位面、轴承座安装孔位、输入输出轴伸出端的密封位结构都进行了精细化建模，还原了焊接箱体的板材拼接特征，区分了不同壁厚的箱体板材结构，清晰呈现了焊接箱体相较于铸造箱体的结构特点。传动部分依次完成了输入轴组件、三级啮合齿轮组、中间传动轴、输出轴组件的建模，对每一级齿轮的齿形轮廓、轮毂结构、键槽定位结构、轴承配合位都做了准确还原，清晰展示了三级齿轮减速的传动路径：动力从输入轴进入后，依次经过三对啮合齿轮的逐级减速增扭，最终从输出轴端输出，各级齿轮的啮合间隙、轴系的同轴度定位结构都在模型中得到体现。建模过程中对各零部件的装配关系做了精准约束，还原了轴承在轴承座内的安装定位、轴用挡圈的限位结构、端盖的密封压紧结构、输入输出轴端的密封件安装位，同时对箱体上的观察孔、吊耳结构、安装固定脚座也做了完整呈现。材质设置上，对焊接箱体赋予了钢材哑光材质，齿轮传动部件赋予了调质钢金属质感，密封件、紧固件分别赋予对应材质属性，渲染后可清晰区分不同功能的零部件，直观展示减速机的内部传动逻辑与外部安装结构。设计思路围绕焊接箱体减速机的结构特性展开，重点突出焊接箱体的加工工艺适配性，以及三级齿轮传动的布局合理性，模型可用于减速机结构教学、传动方案验证、非标设备选型参考等场景，完整呈现了焊接箱形减速机从外部壳体到内部传动链的全部结构细节，无多余冗余特征，各零部件可单独拆分查看，清晰展现了齿轮减速机的装配逻辑与工作原理。
