KTM摩托车上联板转向连板三维结构设计

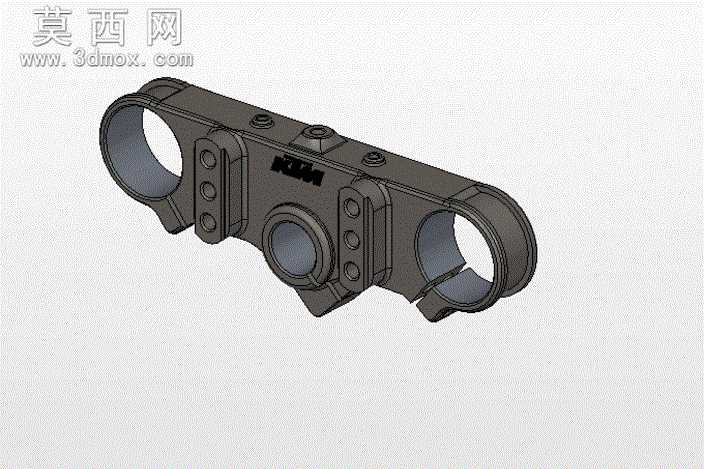

本作品为KTM车型配套的转向连板（俗称上联板）三维结构模型，建模阶段以SolidWorks为核心工具，采用自顶向下的设计思路完成全参数化建模，首先根据摩托车前叉管径、转向柱安装尺寸确定核心定位基准，优先绘制两侧前叉夹持套筒的中心距、内孔直径等关键参数，再逐步延伸出中部转向柱安装座、上部附属安装位的结构轮廓。建模过程中对夹持套筒的开口锁紧结构做了精细化处理，预留了螺栓锁紧的间隙与安装凸台，保证模型结构与实际加工零件的装配逻辑完全一致；中部转向柱安装位做了同轴度约束，确保与两侧套筒的位置精度符合机车转向部件的公差要求，两侧对称分布的加强筋结构采用拔模特征处理，既还原了零件的锻造工艺特征，也通过结构设计体现了部件的强度需求。材质渲染阶段为模型赋予了哑光磨砂金属材质，模拟铝合金锻造件经阳极氧化后的表面质感，对KTM标识位置做了凹凸贴图处理，还原零件表面的激光雕刻标识效果，边缘位置添加了细微的倒角与圆角特征，避免模型出现尖锐棱角，还原真实机加工零件的工艺细节。结构设计上充分考虑了数控加工的工艺可行性，所有安装孔位均做了沉头、倒角处理，夹持开口位置的壁厚经过参数化校核，既保证锁紧时的夹持强度，也避免壁厚过大造成的材料浪费，整体模型的所有特征均保留完整建模历史，可直接修改核心参数适配不同管径的前叉配件，也可导出工程图用于数控铣削加工的编程参考，模型的装配约束关系完整，可直接导入整车装配体完成前转向系统的匹配校验。
