五辐式改装汽车轮毂三维结构设计

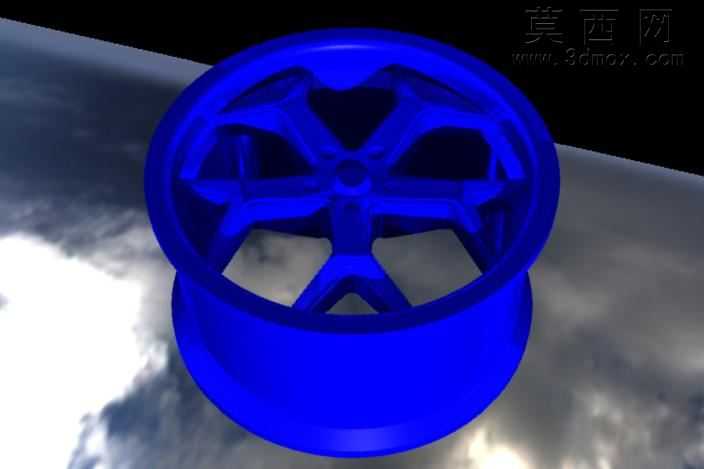

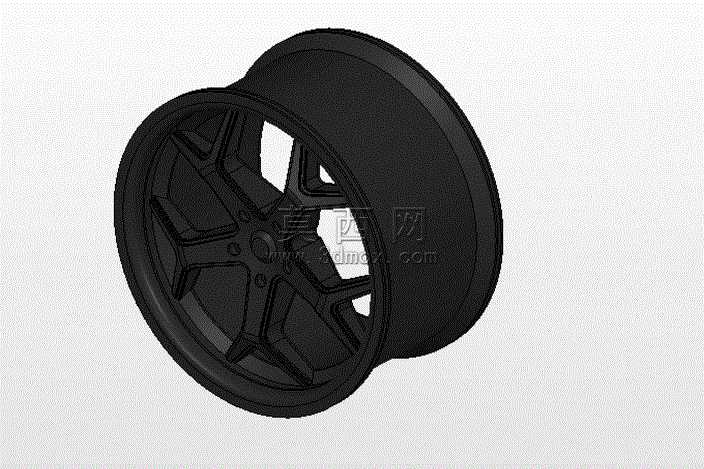

本作品为改装风格汽车轮毂的三维设计成果，建模阶段以实车改装轮毂的实测尺寸为基准，先绘制轮毂中心定位孔、螺栓孔的基准草图，确定PCD孔位的分度圆参数与中心孔的配合公差范围，再通过拉伸、切除特征构建轮毂中心安装盘的基础实体，保证安装面的平面度与螺栓孔的同轴度符合装车要求。轮辐部分采用五辐式运动化造型，每根轮辐做了内凹式的立体切面处理，建模时通过多段引导线做扫掠特征，再对辐条边缘做等半径圆角过渡，既还原了改装轮毂的硬朗视觉效果，也兼顾了结构受力的均匀性，避免应力集中导致的结构强度不足问题。轮辋部分按照标准轮辋的轮廓曲线构建，分别做出胎圈座、轮缘、槽口的对应结构，保证轮辋与轮胎的配合尺寸符合行业标准，同时对轮辋的壁厚做了参数化设置，可根据不同载荷需求快速调整壁厚参数。渲染阶段为模型赋予了哑光黑磨砂金属材质，调整材质的粗糙度、金属度参数还原真实合金轮毂的表面质感，添加柔和的环境光与定向补光，突出轮辐切面的光影层次与轮辋的曲面弧度，渲染视角选择斜45度角，完整展示轮毂正面的辐条造型与侧面的轮辋深度。整体设计兼顾了外观的运动改装风格与实际装车的结构合理性，所有安装配合尺寸均参考民用乘用车轮毂的通用标准，可用于改装方案展示、轮毂结构教学参考等场景，建模过程中对关键配合尺寸做了参数化关联，后续可快速调整孔距、ET值、轮辋宽度等参数适配不同车型的安装需求。
