亚马逊第三代智能语音回声点音箱

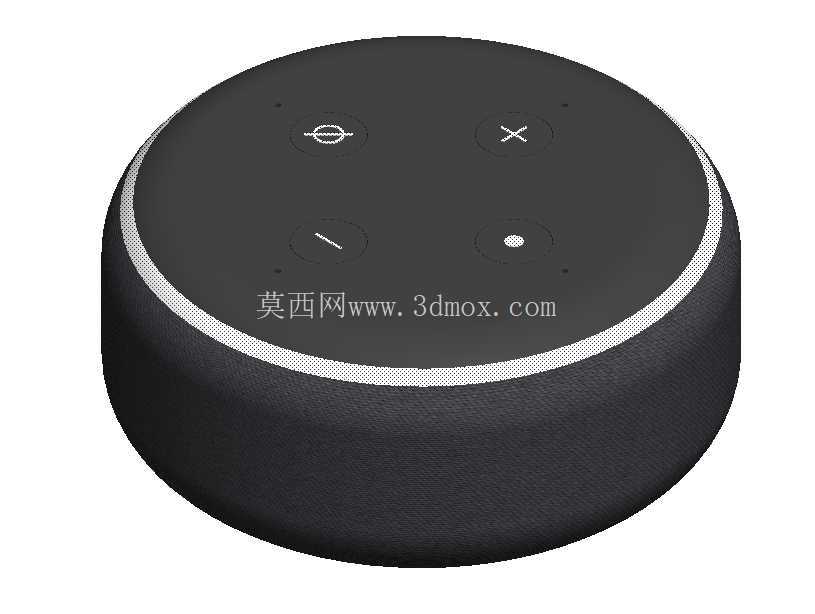

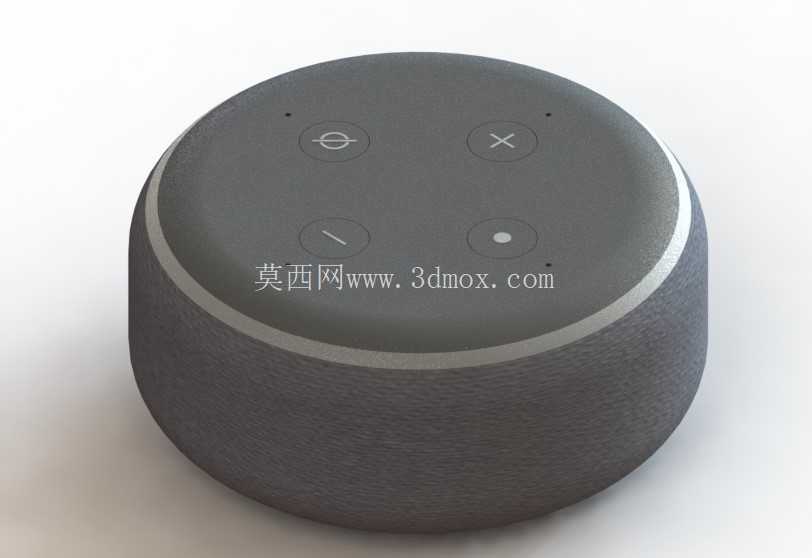

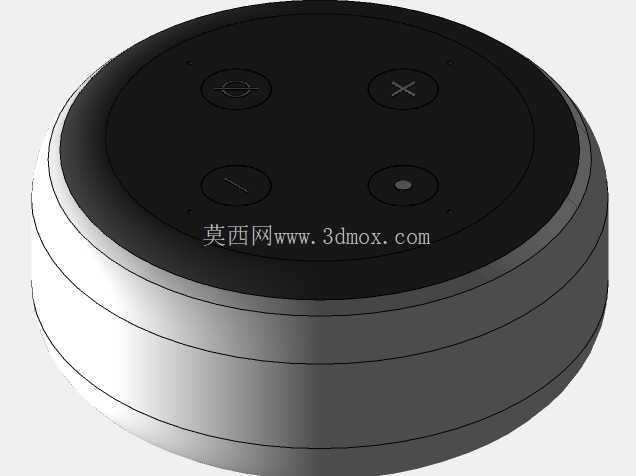

　　这款圆形智能语音终端的三维结构建模，围绕桌面近场语音交互场景展开，整体采用扁圆柱堆叠式机身，顶面集中布置四枚实体操作按键与拾音开孔，按键分别对应静音、音量加减、功能唤醒，顶面中心区域预留麦克风阵列采集位，机身侧面做分层环形台阶，区分上部黑色触控操作区与下部灰色声学腔体，底部预留防滑垫安装位与电源接口避让空间。

　　从实际使用场景看，这类设备常放置在客厅茶几、卧室床头柜、办公桌面，承担语音指令接收、智能家居控制、音频播放、信息查询功能，建模时优先保证顶面按键的操作可达性：四枚按键沿顶面圆周均匀分布，单枚按键直径适配手指按压接触面积，按键下沉行程预留0.8-1.2mm，按键周边做下沉环形凹槽，避免日常放置杂物误触。机身整体直径控制在100mm左右，整机高度不足40mm，占用桌面面积极小，摆放时不会遮挡周边显示器、水杯等物品，安装边界仅需在机身周边预留15mm以上散热与拾音空间，无需额外固定结构，底部防滑硅胶圈直接贴合桌面即可抵消扬声器发声带来的微振动。

　　结构设计思路上，上部黑色面板采用哑光磨砂材质，减少顶面反光干扰按键识别，下部灰色壳体做多层环形腰线，既隐藏上下壳体的装配拼缝，也可作为声学腔体的加强筋，抑制大音量播放时的壳体共振。机身内部腔体划分为三个区域：上层为PCB主控板与麦克风阵列安装位，中层为全频扬声器单元与被动辐射器，下层为电源管理模块与配重块，配重块布置在机身最底部，降低整机重心，触碰按键时机身不会发生滑移。建模过程中对所有外观圆角做连续过渡，顶面边缘做R3圆角，机身分层台阶处做R0.5小倒角，既消除注塑生产时的锐边应力集中，也提升手持挪动时的握持手感。侧面未布置多余开孔，仅在机身背部预留Micro-USB供电接口与3.5mm音频输出接口，接口位置距离底面5mm，插接线材后线材自然弯折不会顶抵桌面，整机无外露螺丝，上下壳体采用卡扣加超声焊接装配，外观完整性强。拾音开孔沿顶面按键周边环形排布，开孔孔径1mm，开孔下方对应防水防尘透声膜，建模时同步预留透声膜的粘贴平面，保证语音拾取灵敏度的同时阻挡日常泼溅的液体与灰尘进入腔体。扬声器出声孔隐藏在机身下部环形腰线的缝隙处，无需在外观面做密集开孔，兼顾外观简洁度与出声效率，三维建模完整还原了从外观曲面、按键间隙、装配卡扣到内部元器件避让的全部结构细节，可直接用于外观手板验证、结构干涉检查与注塑模具开模参考。
