M.2规格固态硬盘存储模组结构

　　在消费级台式机、轻薄笔记本、工业工控机以及嵌入式计算设备的硬件结构开发环节，M.2形态的固态存储模组已经成为高速存储扩展的主流载体，这套三维结构完整还原了2280规格M.2 SSD的实体形态，能够直接用于整机内部堆叠校验、机箱空间干涉检查以及主板接口适配验证。从实际装机场景来看，这类存储模组不需要传统2.5英寸硬盘的金属外壳与SATA数据线缆，直接以插卡形式贴合主板表面安装，占用的竖向空间极小，特别适合内部空间局促的迷你主机、一体机、便携加固笔记本使用，在工业控制场景中，也常被布置在无风扇工控板的预留M.2插槽位，承担操作系统、运行日志与采集数据的高速读写任务。

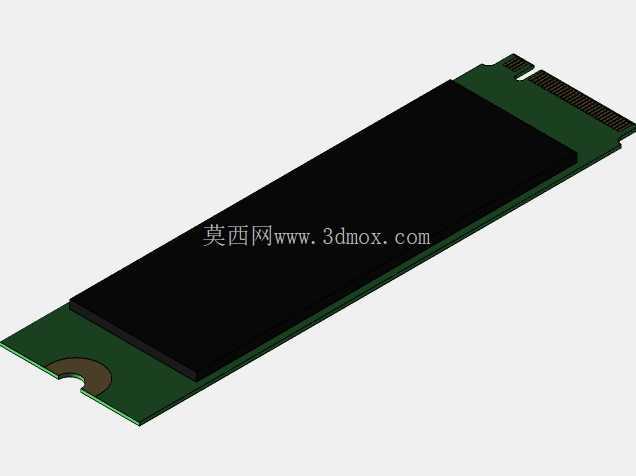

　　结构设计上，模组主体采用长条形FR4印制电路板作为基底，板身一端排布符合M.2接口规范的分段式镀金接触金手指，金手指区域预留了标准的缺口定位特征，能够防止反插误装，板身远离金手指的另一端设置了半圆固定安装孔，装机时通过一颗微型锁紧螺丝即可将模组末端压合固定在主板的M.2螺柱上，保证金手指与插槽接触可靠，不会在设备振动、运输颠簸过程中出现松脱偏移。板体表面大面积覆盖的黑色区域对应闪存颗粒、主控芯片的贴装区域，实际量产中该区域会布置多颗NAND闪存芯片、主控处理器与外围电源管理元件，三维建模时将该区域做整体平整化处理，既还原了成品模组贴装元件后的整体外轮廓高度，也简化了整机干涉检查时的运算量，结构工程师在做机箱内部布局时，只需要校验该平整面到上方散热片、机箱盖板的预留间隙即可，不需要逐一核对每一颗芯片的微小凸起。

　　安装边界方面，2280规格代表模组本体宽度为22mm、有效长度为80mm，板身厚度控制在1.5mm以内，加上表面元件的总堆叠高度通常不超过3mm，插入主板M.2插槽后以30度斜角下压固定，最终模组板面与主板表面平行，整体占用的立体空间非常规整。在做整机结构设计时，工程师可以直接调用该模型核对插槽位置、固定螺柱孔位、上方散热马甲的压紧间隙，避免出现存储模组与显卡、内存、走线槽发生空间干涉的问题，同时也能提前规划M.2散热片的安装空间，保证高速读写时芯片产生的热量可以通过导热垫传递到散热结构，维持存储设备长时间稳定运行。针对PCB定制开发场景，该结构也可以配合M.2连接器的标准尺寸做联动校验，确保板卡边缘定位、金手指对位、固定孔位完全匹配通用插槽规范，省去反复打样试装的验证成本。
