施耐德EZC100B塑壳断路器三维结构

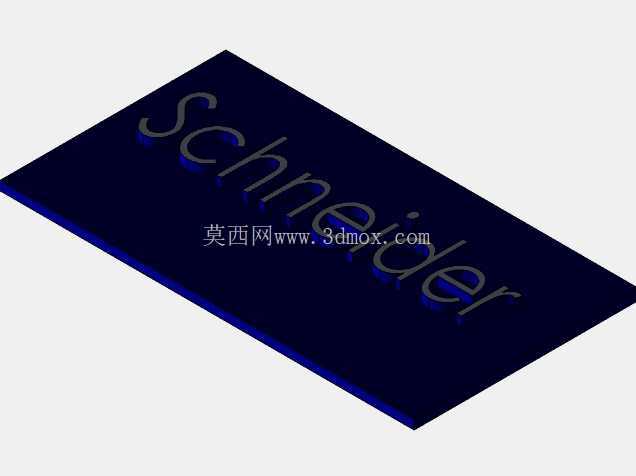

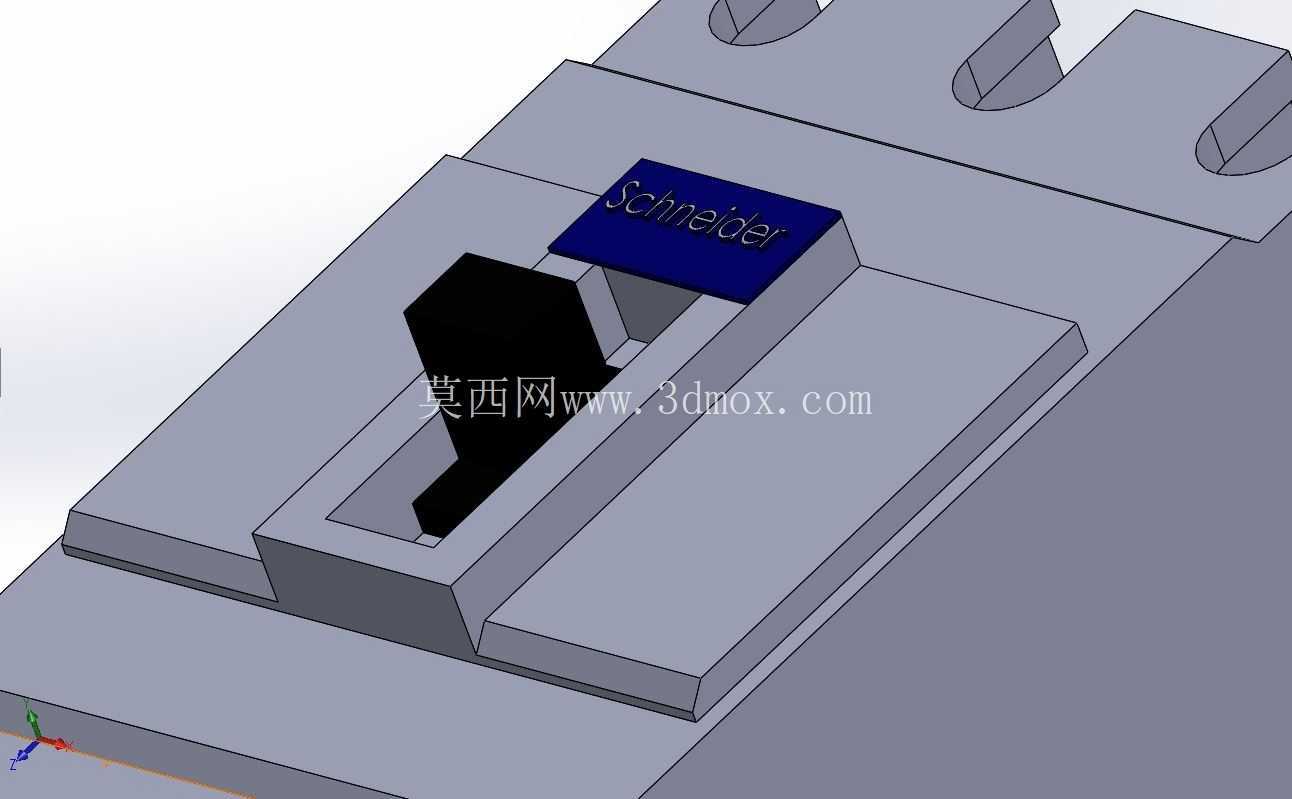

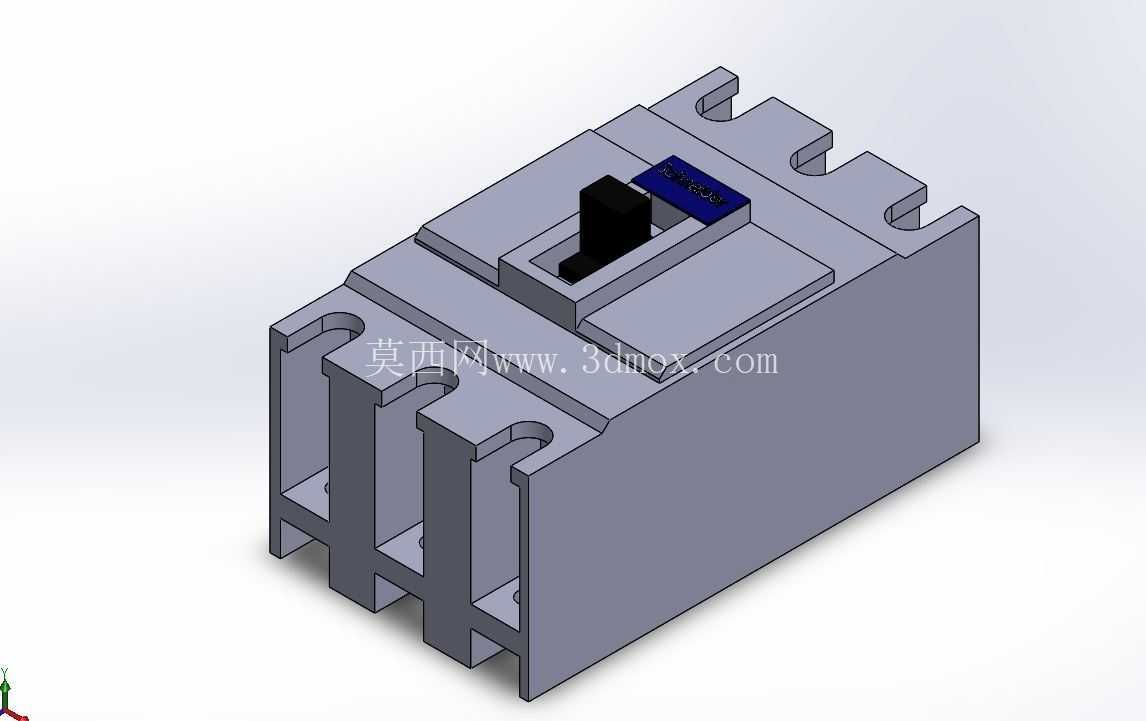

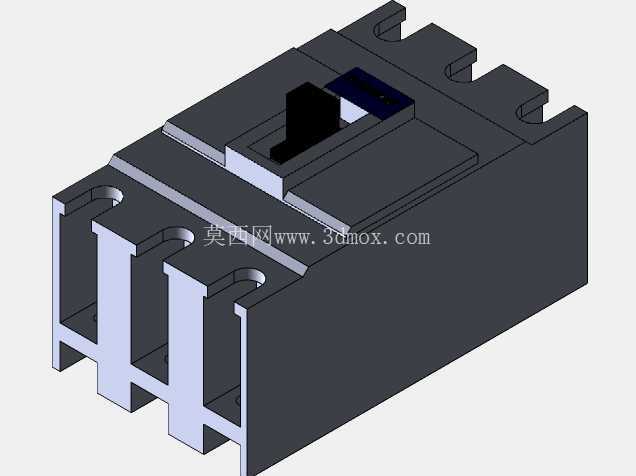

　　这款塑壳断路器的三维结构围绕低压终端配电的实际安装与保护需求搭建，壳体采用规整的长方体塑封外形，正面居中布置操作手柄，手柄旁设置状态标识区域，进出线端预留标准接线安装位，整体轮廓兼顾柜内排布的空间利用率与现场接线的操作余量。建模时先以配电屏、动力柜、电机控制回路的安装场景为边界，确定本体宽度、高度与深度的比例关系，保证三相极间间距符合低压电气间隙要求，壳体两侧的安装卡槽、底部固定孔位均按照常规导轨与螺钉安装方式还原，设备装入柜体后，手柄操作面与柜门开孔位置对齐，运维人员无需打开柜门即可直观判断分合状态，也能快速完成手动分闸操作。

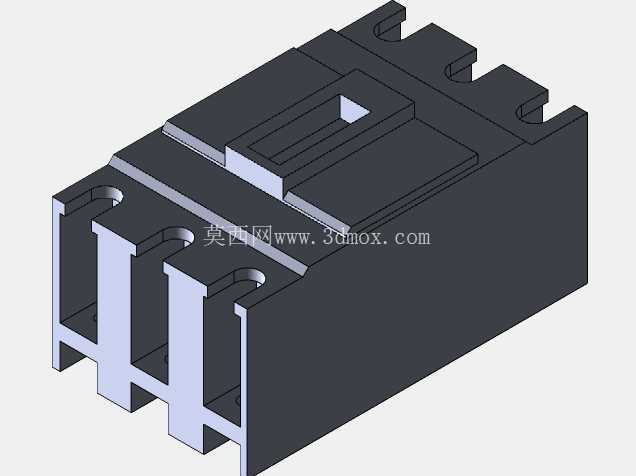

　　从功能结构来看，内部灭弧腔、热脱扣组件、电磁脱扣机构的安装空间在壳体内部完整预留，模型还原了外部可见的接线端子凹槽、壳体拼接卡扣与操作手柄的运动行程，手柄在分闸、合闸两个位置的限位结构清晰呈现。作为电路保护元件，它串联在三相供电回路中，线路出现过载时，热元件变形带动机构脱扣；发生短路故障时，电磁机构瞬时触发，快速切断故障电流，避免线缆过热起火、后端电机或控制设备烧毁，同时将故障限制在局部回路，防止事故波及整个配电系统。

　　结构设计上，外壳采用绝缘塑封结构将带电部件完全封闭，既避免人员误触带电体，也能阻挡车间粉尘、潮气侵入内部机构，三相极位之间设置隔离筋，强化极间绝缘防护。建模过程中对安装边界做了充分校核：本体两侧预留接线扳手的操作空间，顶部与底部保留线缆弯曲半径，多台断路器并排安装时不会出现相邻设备干涉，进出线孔位对齐柜内母排排布方向，无需额外弯折线缆即可完成接线。该模型可直接用于低压配电柜的布局干涉检查、操作工位人机校验，也能作为电气选型阶段的外形参照，帮助设计人员在柜体三维布置阶段提前确认安装尺寸、操作距离与散热空间，减少后期现场装配时的尺寸返工，适配工厂车间动力配电、楼宇低压配电、机械设备配套电控等多种场景的设计需求。
