工业电气控制回路直动式接触器结构

　　这套直动式电气接触器的三维结构，完整还原了低压配电与自动化控制场景里最常用的通断执行元件的全部装配细节，建模过程中优先对齐了现场安装、回路适配的实际工程需求，而非单纯做外观示意。从应用场景来看，这类元件大量部署在机床控制柜、生产线动力柜、小型成套配电盘里，负责小容量电机的启停控制、加热回路通断、照明支路切换，也会作为中间信号扩展元件，承接PLC输出触点的带载能力扩容，避免弱电控制端口直接拖动大功率负载出现烧蚀。

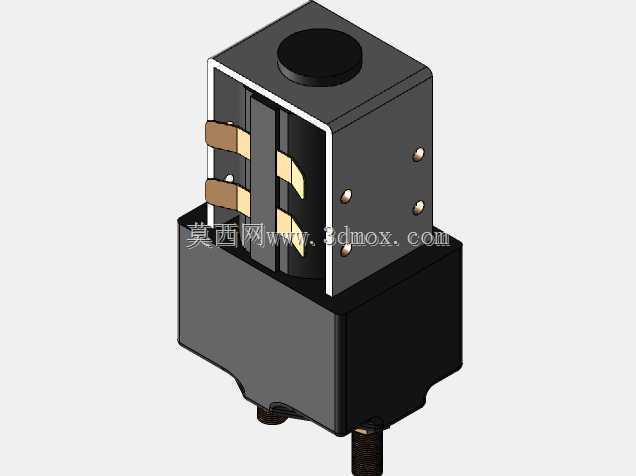

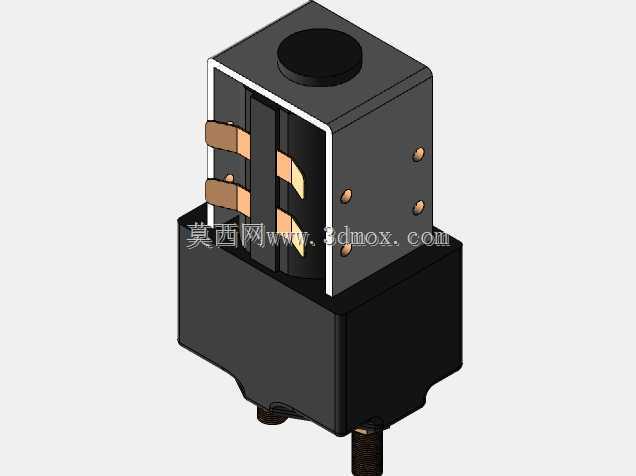

　　结构设计上，整套元件采用上下分层的直动布局：下部为包覆式电磁驱动基座，内置线圈骨架、静铁芯与复位弹性件，基座底部伸出的螺纹接线柱直接对应柜内安装导轨或面板的固定孔位，安装时无需额外转接支架，接线端的外露长度预留了铜鼻子压接、螺母锁紧的操作空间，不会出现接线后端子与柜内其他元件干涉的问题。上部为触点承载腔体，腔体侧面露出的两组主触点采用铜基镀银的片状结构，动触点随铁芯吸合做直线往复运动，触点的开距、超程都在建模时按照低压接触器的常规参数预留，侧边的四颗紧固铆钉对应腔体外壳的装配点位，拆解维护时可以直接打开上盖检查触点烧蚀情况，顶部的圆形手动操作按钮是调试阶段的核心结构，在不通电的状态下可以手动按压模拟吸合动作，方便施工人员核对回路相序、验证下游负载接线是否正确。

　　外形边界方面，整体为方正的块式结构，腔体侧边的触点外露区域做了阶梯式绝缘挡边，避免相邻接线端子在积灰、受潮情况下出现爬电现象，安装时左右方向预留的散热间隙不小于元件自身宽度的二分之一，上下方向避开柜内走线槽的弯折半径，进出线的接线位分别布置在元件的上下两端，符合柜内自上而下的走线习惯，不会出现导线交叉弯折的情况。建模时把电磁驱动部分的运动行程、触点的接触对位关系都做了装配约束，工程师在成套柜布局时可以直接调取模型做干涉检查，提前预判手动操作空间、接线工具的操作余量，也可以基于这个结构拓展不同额定电流的衍生型号，调整触点数量、线圈电压等级的时候，只需要修改上部腔体的触点排布与下部线圈的绕组尺寸，基座安装位可以保持通用，大幅减少成套设计里的重复建模工作量。
