立式小型工控主机柜钣金结构

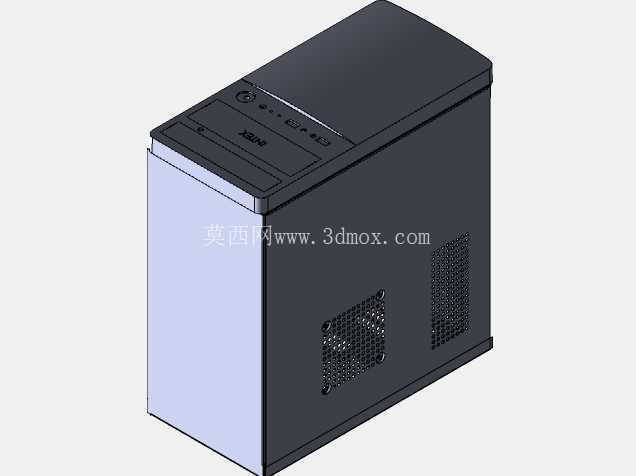

　　该结构面向车间控制终端、小型设备配套机柜以及桌面式工控主机场景，重点处理柜体承载、通风散热、接口操作和后期维护之间的关系。整机采用立式长方体布局，前侧设置可开启或可拆卸的面板区域，顶部靠前位置布置电源按键、状态指示及接口位，方便操作人员在设备旁快速查看运行状态；侧面下部规划密集通风孔和风扇安装区，使内部热量能够沿柜体下部进入、上部排出，避免热源在封闭钣金腔内积聚。

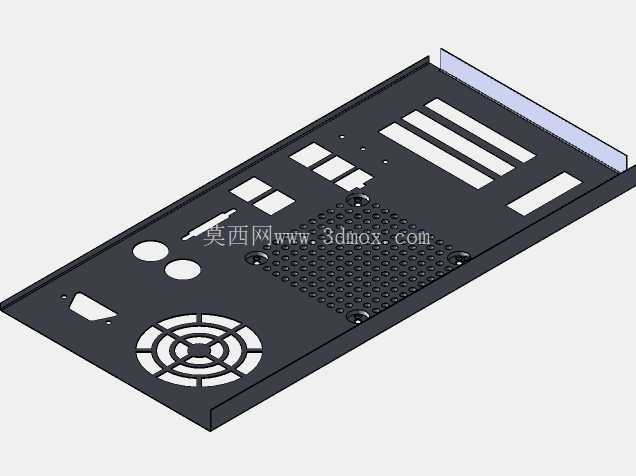

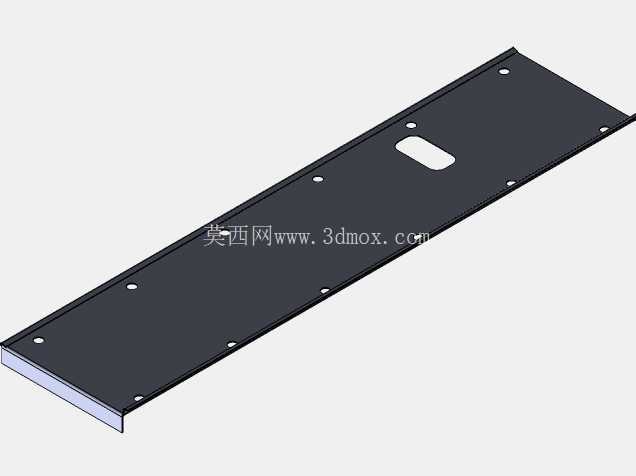

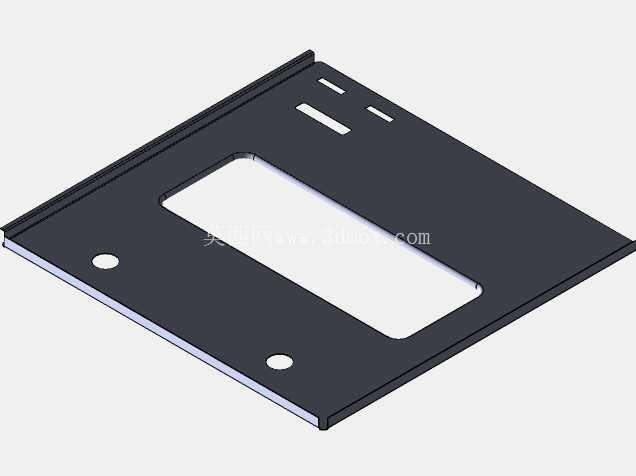

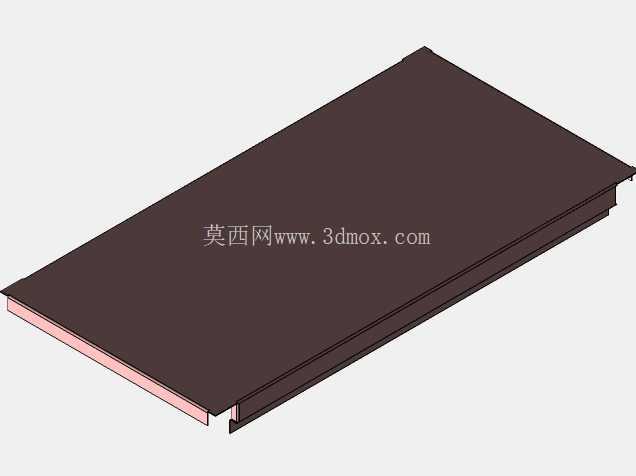

　　建模时先以内部主板、电源模块和硬盘安装空间为边界反推外形尺寸，再确定外板厚度、折弯边、翻边孔和固定柱位置。柜体左侧采用浅色面板，与深色主体形成区分，既可以作为维护侧盖板，也便于在装配时识别拆装方向；后侧和右侧保留大面积实体壁面，用于保证柜体刚性，同时在靠近发热元件的位置开设格栅孔。顶部面板略带斜度和圆角过渡，能够减少尖锐边角，在搬运、嵌入工作台或靠近生产线布置时降低磕碰风险。

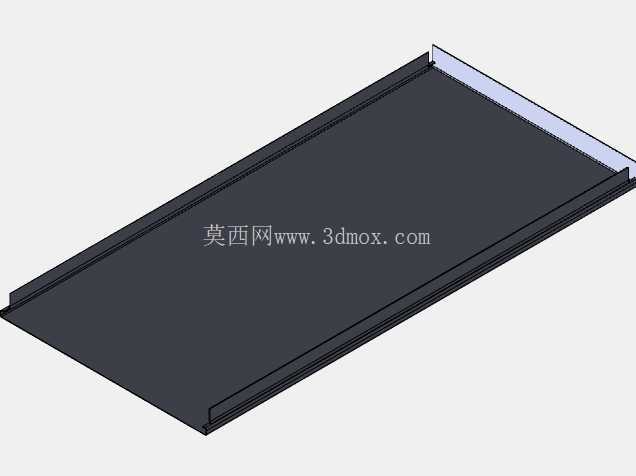

　　安装边界方面，底部需要预留水平支撑面，柜体四周应留出接线和散热间隙，尤其是通风孔外侧不能被线槽、支架或墙面完全遮挡。前上方操作区要保证按钮、指示灯和外接端口无遮挡，维护侧则需保留足够开门或抽拉盖板的距离。若将其放入设备机架旁，可通过底部脚垫、侧板固定孔或背部安装件实现定位；若作为独立控制箱使用，则需校核柜体重心，避免门板开启或内部模块抽拉时产生前倾。

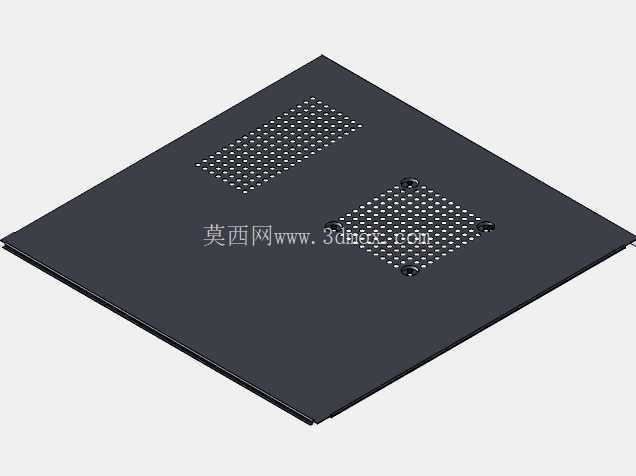

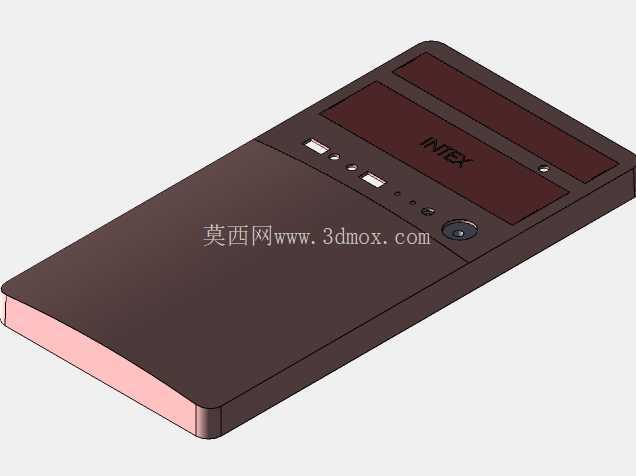

　　结构细节上，散热格栅采用阵列小孔与局部风扇位组合，既满足空气流通，又能限制较大异物进入。前面板的层次折边用于增强薄板刚度，减少大面积钣金振动和共振；各板件之间通过螺钉、卡扣或折弯搭接形成封闭框架，使柜体在承受内部元件重量时保持形状稳定。整体设计没有追求复杂曲面，而是围绕钣金折弯工艺、装配顺序和维护可达性展开，适合在工业控制、检测设备配套、小型自动化工作站等场景中作为主机承载与防护外壳使用。
