壁挂式金属电气控制箱钣金结构

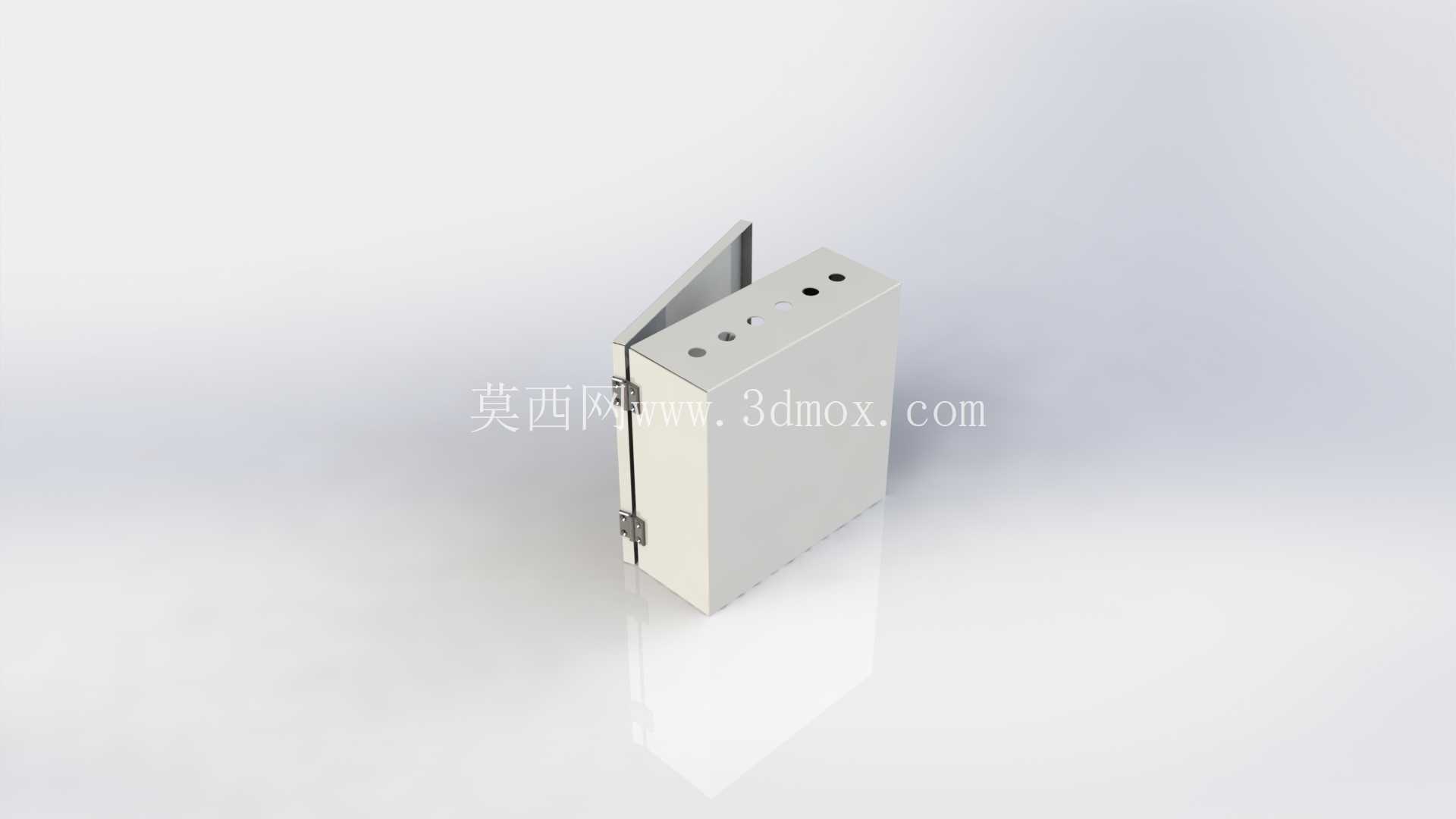

　　该结构对应现场常用的壁挂式金属电气箱体，主要用于车间设备旁、产线立柱、墙面或小型机组附近，承载端子排、继电器、小型断路器、开关电源、接线端子及局部控制元件。箱体采用薄板金属成型思路，外形边界控制在350mm×350mm×135mm左右，板厚按1.5mm级别考虑，适合激光切割下料后进行折弯、焊接或折边装配，能够在保证防护能力的同时控制自重与材料占用。

　　从安装边界看，350mm的高度与宽度使其适合布置在操作位附近而不占用过多墙面空间，135mm的深度可为线槽、端子排、导线弯曲半径和门板元件留出必要余量。背部平面承担贴墙固定功能，设计时需要在墙体锚点、箱体背孔、加强折边之间建立对应关系，避免满载接线后因局部受力产生变形。箱体四周折边不仅提高薄板刚性，也能形成防护搭接，减少灰尘、飞溅物和误触风险。

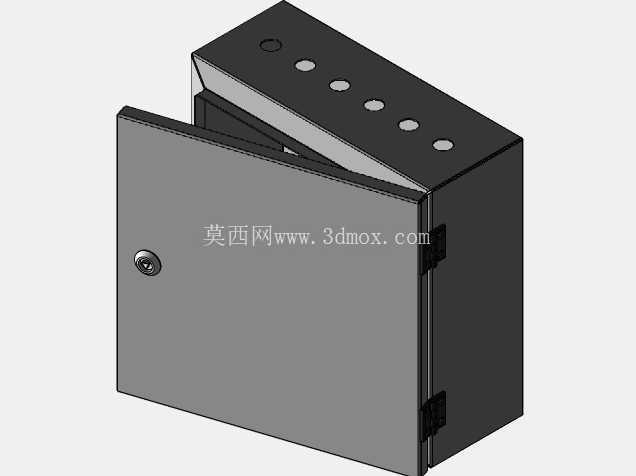

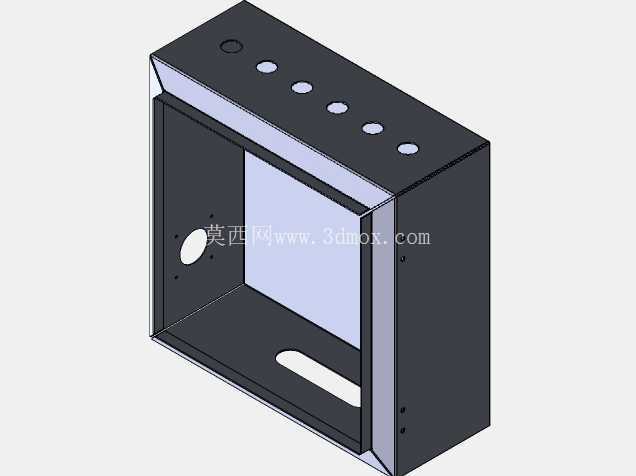

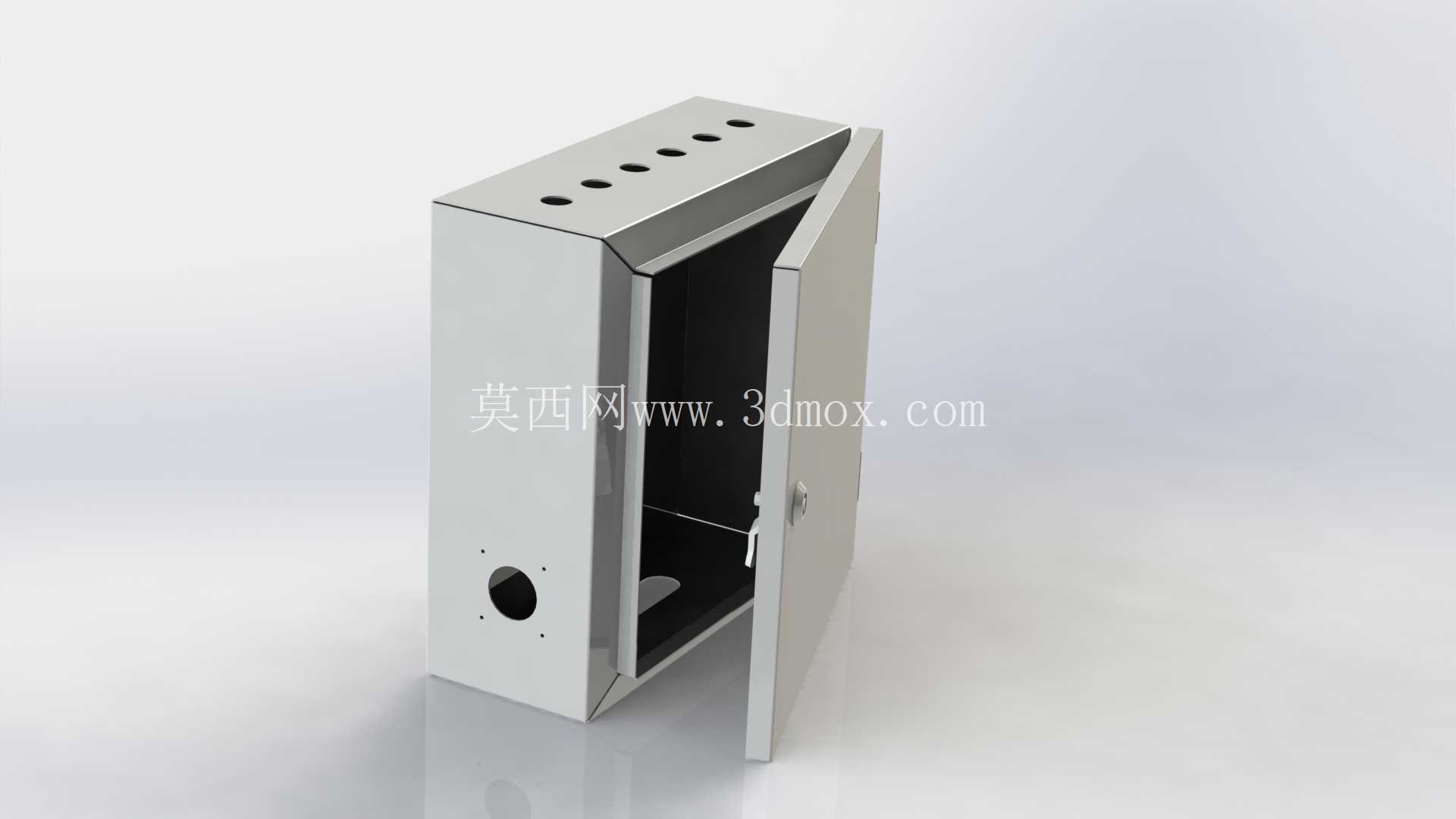

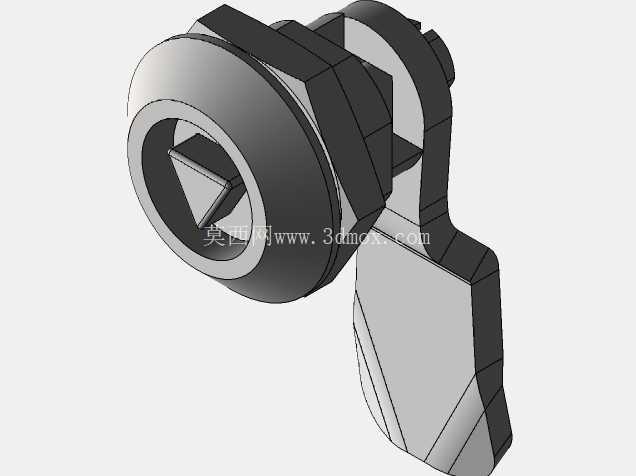

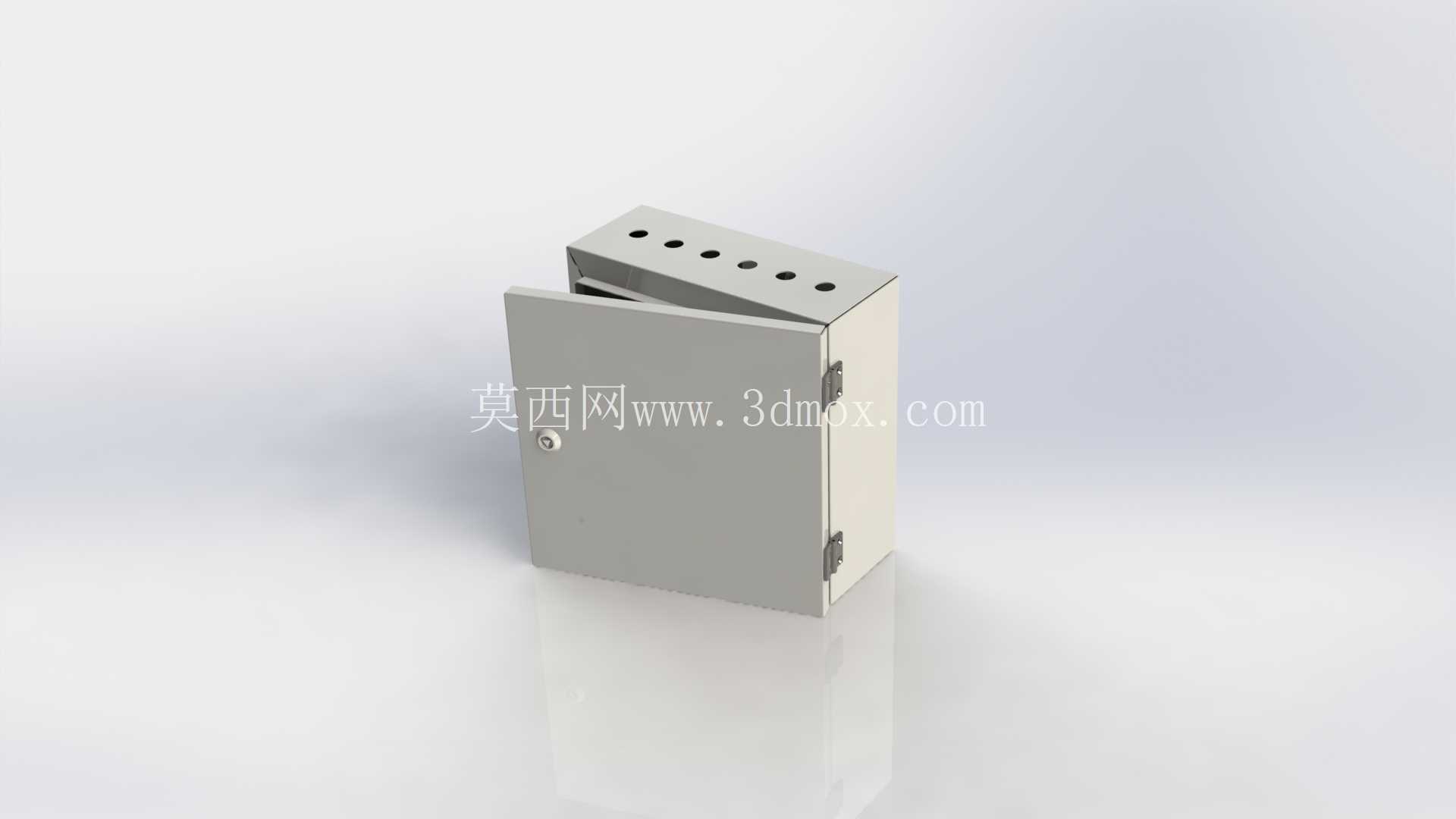

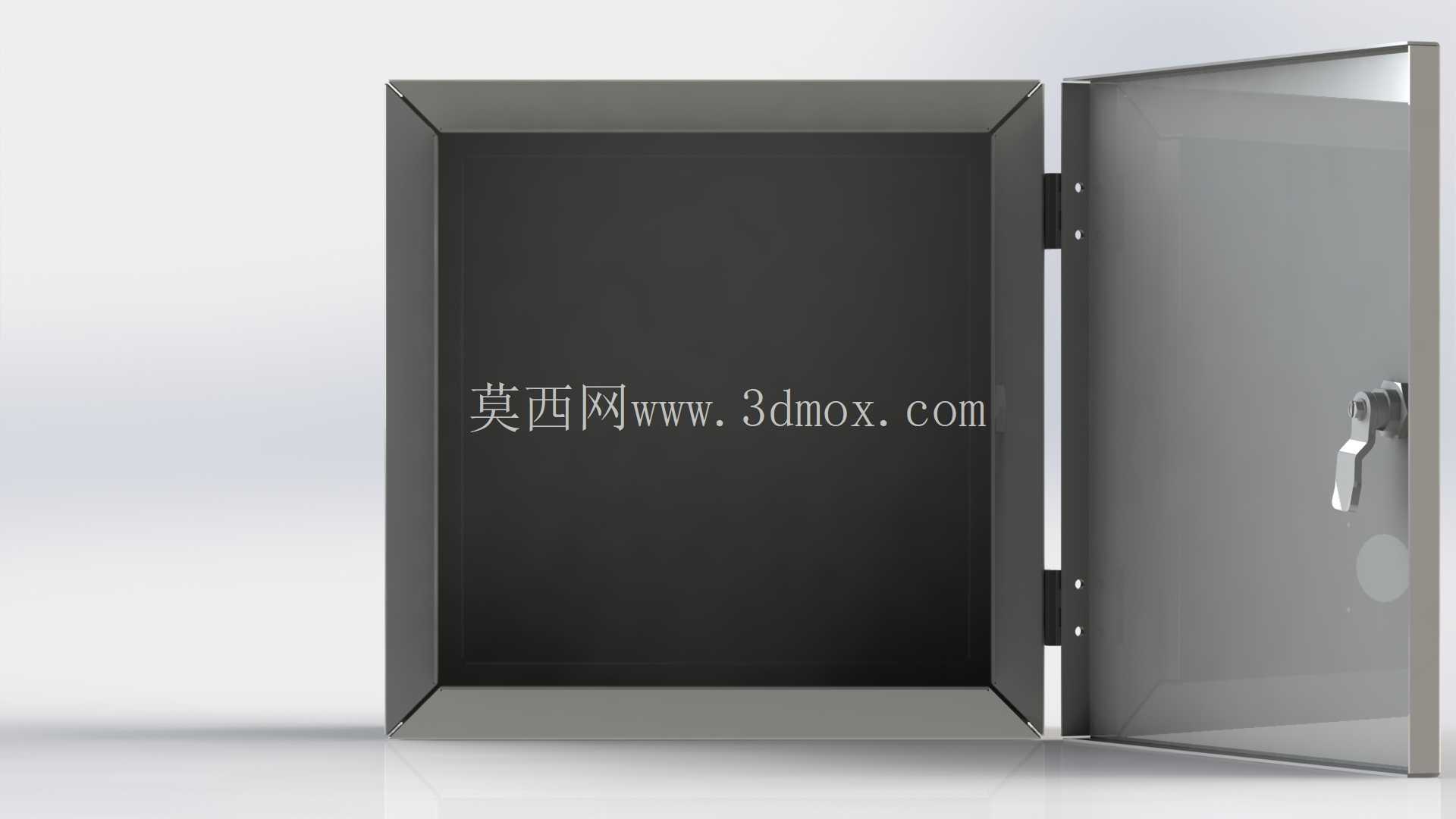

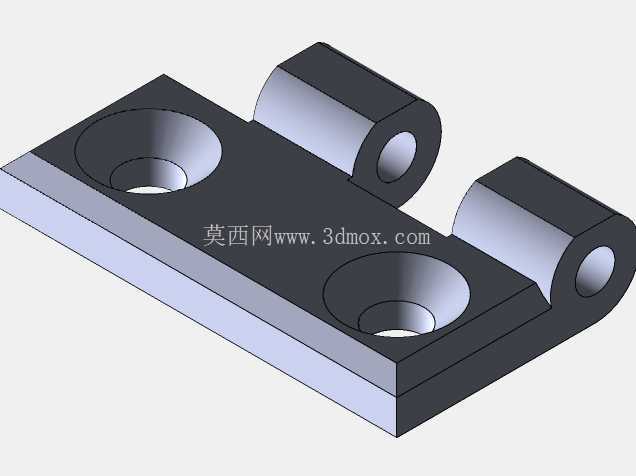

　　门板采用侧开形式，门轴位置与开启方向决定了检修时的操作空间。门体与箱体之间通过铰链连接，正面设置锁具或紧固件，使维护人员能够在断电后快速打开，同时在正常运行时保持闭合。门板内侧可贴装电气原理图或线槽，箱体内部则根据元件发热量与接线方向预留安装板位置。顶部一排孔位适合按钮、指示灯或电缆引入，侧面圆形开孔可用于格兰头、穿线接头或通风附件，孔位间距需要兼顾元件外径、扳手空间和防护等级。

　　建模时应重点还原钣金展开逻辑：侧板折弯线、门板搭接边、后板固定孔、开孔中心距和门缝间隙都需要保持一致。若用于加工，切割轮廓应避免尖角应力集中，折弯处需考虑材料中性层偏移；若用于现场布局，则应把箱门开启范围、墙面安装距离、电缆进出方向和周边操作通道一并校核。该类箱体不属于大容量配电柜，更接近分布式控制节点和终端接线箱，结构简洁但对孔位、折弯、接地和防护细节要求明确。

　　在设备配套场景中，这种箱体常服务于单机控制、照明配电、传感器接线、气动阀岛附近端子转接等任务。内部元件布置通常遵循强弱电分离、走线短捷、端子编号清晰的原则；外壳金属件还需考虑接地连续性，使门板、箱体和安装板之间能够可靠等电位。通过三维结构提前确认外形尺寸、开孔位置和门体运动轨迹，可以减少现场安装时与管线、支架、设备护罩发生干涉的概率。
