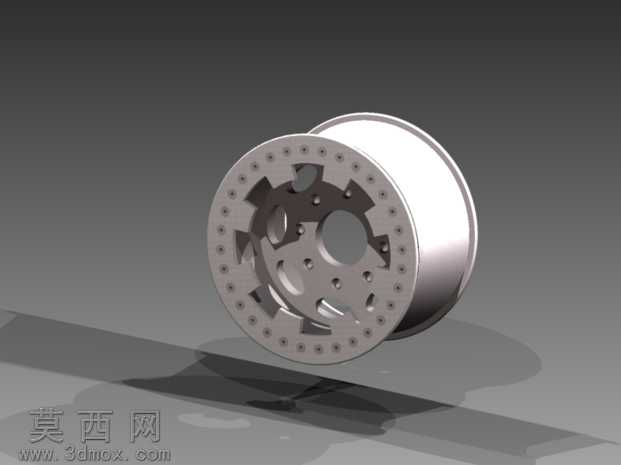

15x9.58x6.5bp铸铝Beadlock轮毂外缘结构设计

本作品为铸铝材质的Beadlock轮毂外缘三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于轮毂外缘的装配尺寸基准，绘制轮辋主体的旋转截面草图，通过旋转特征生成轮辋的基础筒体结构，保证筒体壁厚均匀适配铸铝工艺的成型要求，避免出现壁厚突变导致的铸造缺陷。针对Beadlock结构的核心锁胎功能，在轮缘端面设计了环形压合安装面，沿圆周方向均匀排布多组螺栓安装孔，孔位的节圆直径、孔间距经过公差校核，确保压圈安装后能够均匀压紧轮胎胎唇，防止越野或重载工况下轮胎脱圈。轮辐部分采用轻量化镂空设计，在保证结构强度的前提下，通过切除特征加工出多组不规则减重孔，孔边缘全部做圆角过渡处理，降低应力集中风险，同时提升轮毂的散热性能。材质设置阶段为模型赋予铸铝合金材质，调整材质的粗糙度、金属度参数，还原铸铝件表面略带磨砂的金属质感，渲染阶段采用三点布光方案，主光源从侧上方打亮轮毂主体结构，勾勒出轮辋的曲面轮廓，辅光源补亮镂空结构的暗部细节，背光源强化轮毂边缘的轮廓光，地面添加柔和的阴影接收面，最终渲染图清晰呈现出轮毂的结构层次与金属质感。设计思路上，该作品聚焦于Beadlock轮毂的锁止结构可靠性，针对卡车、越野汽车的重载使用场景，优化了轮缘的厚度与螺栓排布密度，相比普通轮毂外缘，该结构能够提供更强的胎唇夹持力，适配低胎压越野行驶的需求，同时铸铝材质的选用兼顾了结构强度与轻量化要求，在保证轮缘抗冲击能力的同时，降低了轮毂整体的簧下质量，提升车辆行驶的操控性能。建模过程中对所有安装配合面做了工艺性检查，确保拔模斜度符合铸铝生产的要求，所有棱边均添加了适配铸造工艺的圆角，避免出现锐边导致的铸造应力问题，整体结构完全符合实际生产的工艺要求，可直接用于后续的工程图输出与铸造开模参考。
