15x9.58x6.5规格白矾防脱轮毂结构设计

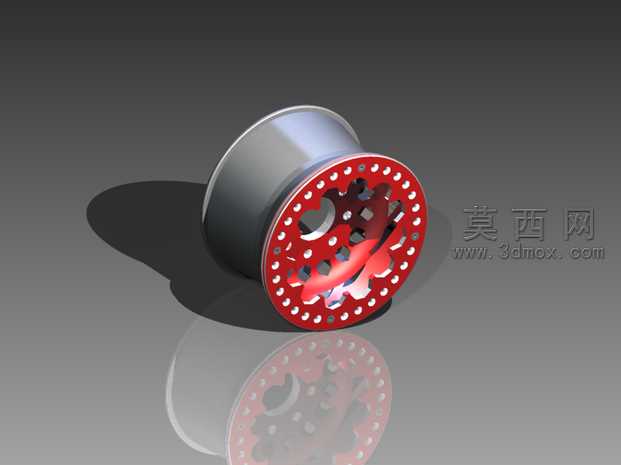

本作品为Beadlock防脱轮毂的三维参数化设计方案，整体尺寸规格为15x9.58x6.5，采用铝合金作为核心应用材质，适配越野、卡车等大负载、复杂路况的使用场景。建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于轮毂的安装基准定位中心孔位，依次构建轮辋筒体、防脱压圈、辐条支撑三大核心结构模块：轮辋筒体采用等壁厚曲面建模，通过扫掠命令生成轮缘的密封贴合面，保证轮胎安装后的气密性；防脱压圈为核心功能结构，沿圆周均匀排布多组螺栓安装孔，建模时通过环形阵列命令实现孔位的等距分布，同时对压圈边缘做圆角过渡处理，避免压合轮胎时造成橡胶层损伤；辐条部分采用镂空式轻量化设计，在保证结构强度的前提下减少非必要材料堆积，通过布尔运算切除多余实体，同时对辐条与轮辋、中心座的连接位置做加强筋过渡，降低应力集中风险。材质与渲染阶段，为轮辋主体赋予哑光铝合金材质，调整金属粗糙度参数模拟真实铸铝的表面质感，防脱压圈赋予高饱和度红色烤漆材质，通过材质色彩对比突出功能结构分区；渲染时搭建影棚级光照环境，添加地面反射效果，通过柔和的侧光勾勒轮毂的轮廓层次，清晰展现孔位排布、曲面过渡的细节特征。设计思路上，Beadlock结构的核心作用是在低胎压越野场景下通过压圈锁紧轮胎胎圈，避免轮胎脱圈失效，建模过程中严格匹配轮胎胎圈的安装尺寸，保证压圈与轮辋的配合公差符合装配要求，同时兼顾改装场景的视觉美观性，通过红银撞色的配色方案提升轮毂的视觉辨识度，整体结构既满足越野工况下的强度与可靠性要求，也符合改装配件的外观审美需求。
