Arduino开源开发板电子硬件结构

　　这块开源控制板的三维结构，面向教学实验台、小型自动化工位、创客原型验证装置以及嵌入式课程实训场景，常作为下位机核心，承担传感器信号采集、执行器逻辑输出、串口数据交互和简单运动时序控制。实际装机时，它既可以固定在亚克力实训面板、钣金电控箱内，也能通过四角安装孔直接锁在设备支架上，外围再搭接面包板、驱动模块、继电器模组或传感线束，形成完整的小型控制系统。

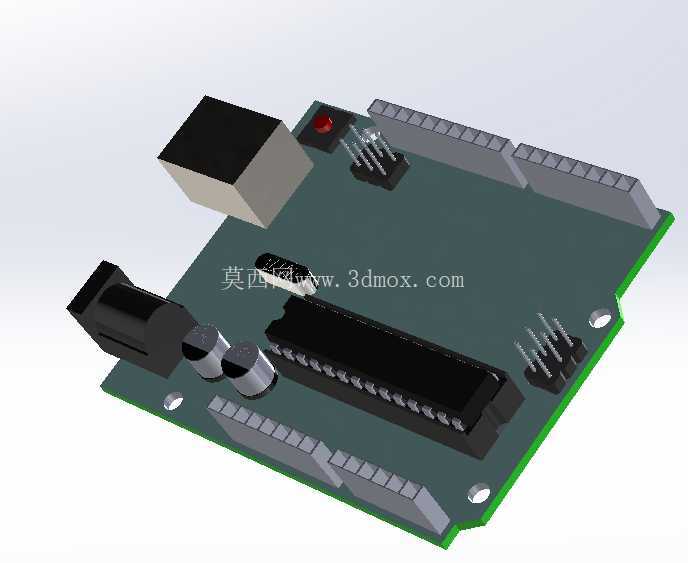

　　从板件布局看，模型还原了PCB基材、绿色阻焊边缘、两侧排针接口、顶部电源与通信接插件、中央双列直插芯片座、圆柱电解电容、复位按键、状态指示LED以及直流电源插座等关键特征。排针沿板边长向连续布置，便于插接杜邦线，也为后期叠加扩展板预留叠装空间；电源接口布置在板边，方便外部适配器插拔，减少线束与信号引脚交叉。芯片座采用可插拔结构，便于更换主控，降低实验过程中误接损坏后的维护成本。电容靠近电源入口布置，可对输入电压进行滤波，提升供电稳定性；LED与限流电阻组成状态指示回路，上电、程序运行或串口通信时能够给出直观反馈。

　　设计思路上，这类控制板并不追求高密度集成，而是强调接口开放、接线直观和维护方便。板体轮廓近似矩形，四角设置金属化安装孔，孔位与板边保持安全距离，既避免螺钉压伤走线，也保证固定后板面受力均匀。外围高度需要重点控制：电源插座、USB通信座、电解电容和排针属于较高器件，三维布置时应核对它们与外壳内壁、扩展模块、线束压条之间的间隙；若装入封闭电控盒，还要在发热器件附近预留通风空间，并保证插接线端部有足够插拔操作距离。

　　安装边界方面，板面四周的I/O排针决定了线束出线方向，结构设计时不宜让箱体侧壁紧贴排针，否则端子插接和检修测量都会受限。底部与安装面之间应保留少量隔离高度，防止焊点接触金属面板造成短路；采用铜柱或尼龙螺柱支撑时，支撑点应靠近四角孔位，使PCB在频繁插线过程中不易弯曲。对于设备选型人员，该结构可用于核对电控箱内部堆叠空间、确认扩展板兼容高度、规划线槽走向；对于三维建模人员，则可据此练习PCB板、接插件、电容、芯片座、指示灯等多类型电子元件的装配关系与干涉检查。

　　在整机开发流程中，先把控制板尺寸、接口位置和器件高度准确建入设备总装，再进行外壳开孔、线槽布置和安装板设计，能够明显减少后期打样时出现的插头干涉、线束过短、维护空间不足等问题。模型整体以实装硬件为依据，突出电子控制板在小型智能装置中的承载作用，也为教学演示、机构联动验证和电控柜原型设计提供直观的结构参考。
