小型Arduino开源控制电路板结构

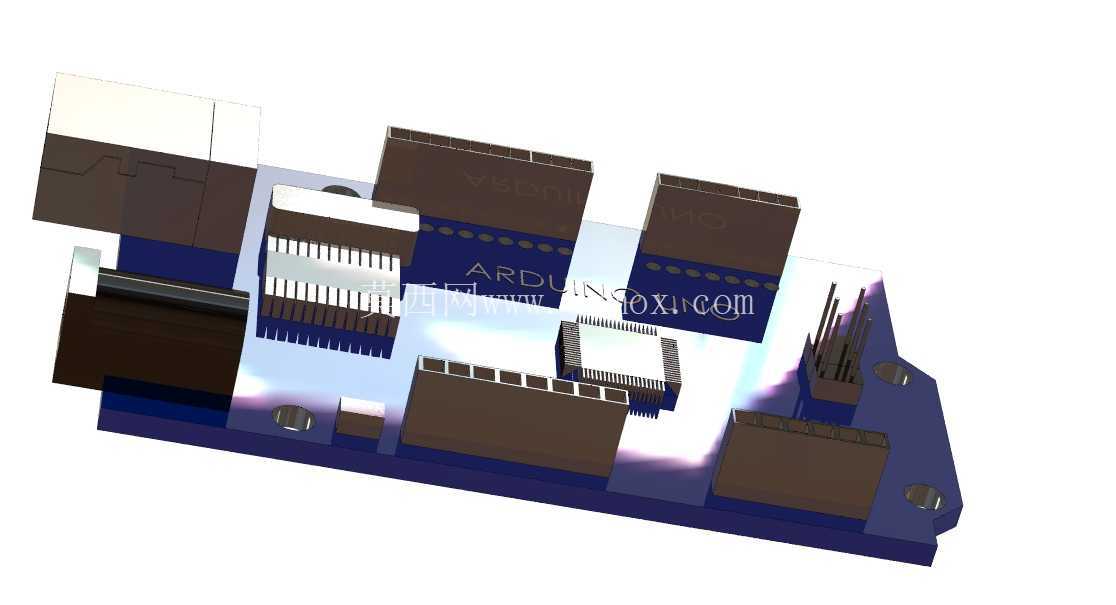

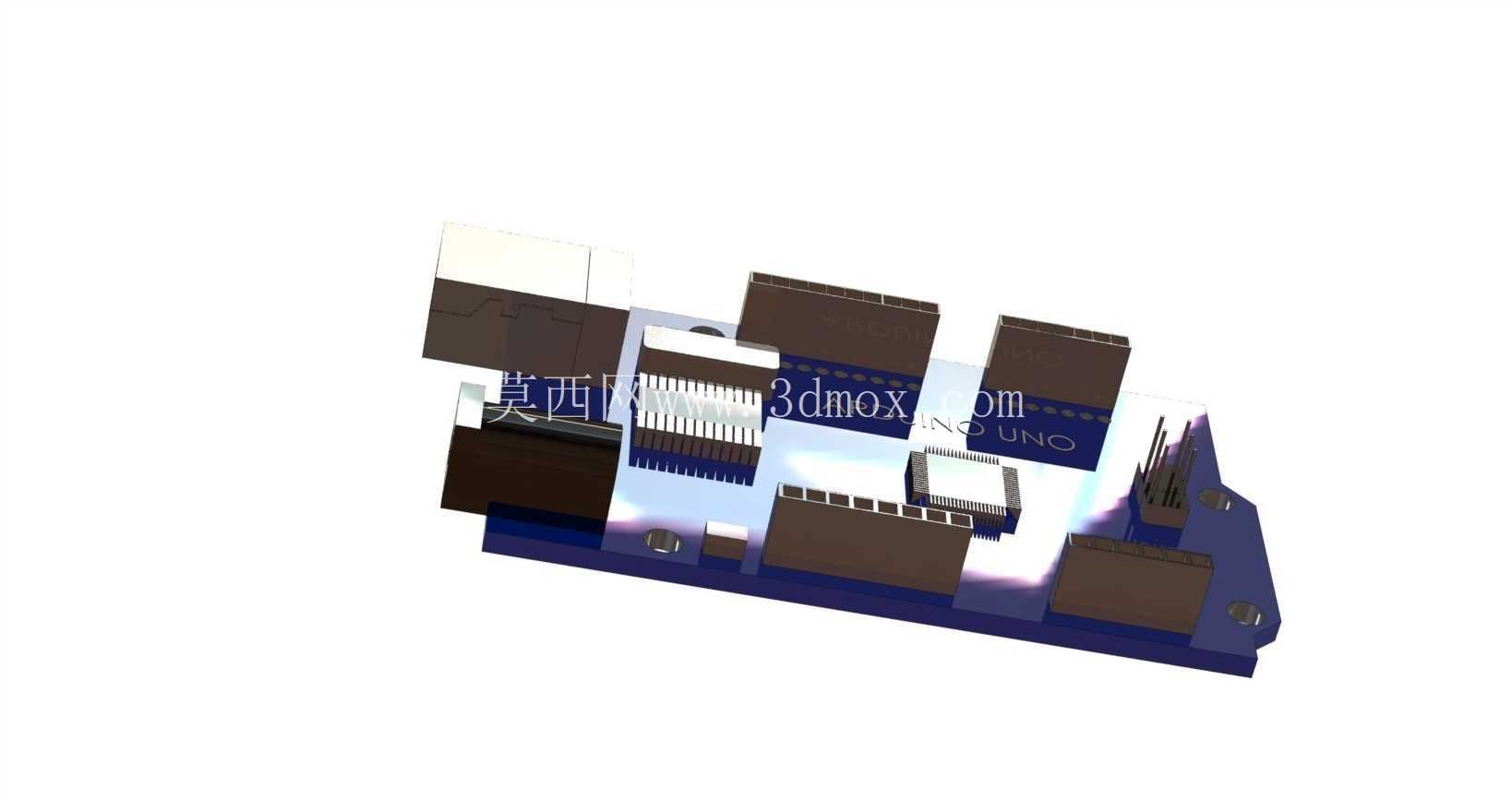

　　这块小型Arduino控制板的三维结构，主要面向教学实验、小型自动化装置、传感器采集节点和原型机验证场景。实际项目里，这类板卡常被装在设备电控盒、实验台架、移动小车或桌面测试工装中，用来承接数字量输入输出、模拟信号读取以及简单执行机构的驱动逻辑。建模时没有只做一块平面PCB，而是把板体、排针、接口座、芯片、电源端子和安装孔位一起还原，能够直观看到装配后的高度关系，也方便在整机布局阶段检查干涉。

　　板卡外形以矩形基板为基础，边缘布置多组插接接口，四角保留安装固定孔。设计思路上，接口集中在板边，便于外部线束插拔；核心芯片位于板体中部，周围留出排针和连接器空间；较高的接口座沿边排布，可减少与上方外壳或相邻模块的冲突。安装边界不只取决于PCB长宽，还要计入排针上方插拔余量、侧面线束弯曲半径以及底部支撑柱高度。若把板卡放进封闭盒体，盒体内腔高度应覆盖最高连接器，并在USB或电源接口对应位置预留开口。

　　从功能特性看，板上不同接口承担供电、信号输入输出和外设连接作用。排针区域适合连接杜邦线、传感器模块和驱动板；矩形接口座可用于通信或外部扩展；芯片区域体现主控单元的位置与封装体量。结构建模保留这些元件的真实高低层次，比单纯二维丝印图更适合做空间校核。进行机构设计时，可以先把该板卡作为电控子装配导入设备总装，再确定安装柱、走线槽、护罩和检修口位置。

　　在维修和装配角度，板边接口朝向应尽量统一，避免线束从多个方向交叉；固定孔附近不要布置过高元件，防止螺丝柱压碰器件；板卡与金属机架之间要保留绝缘间隙。若设备存在振动，安装柱可增加减震垫，但同时要校核板卡晃动后是否会触碰壳体。对于需要频繁插拔程序线或传感器线的场景，接口侧应朝向检修门，减少维护时拆动其他部件。

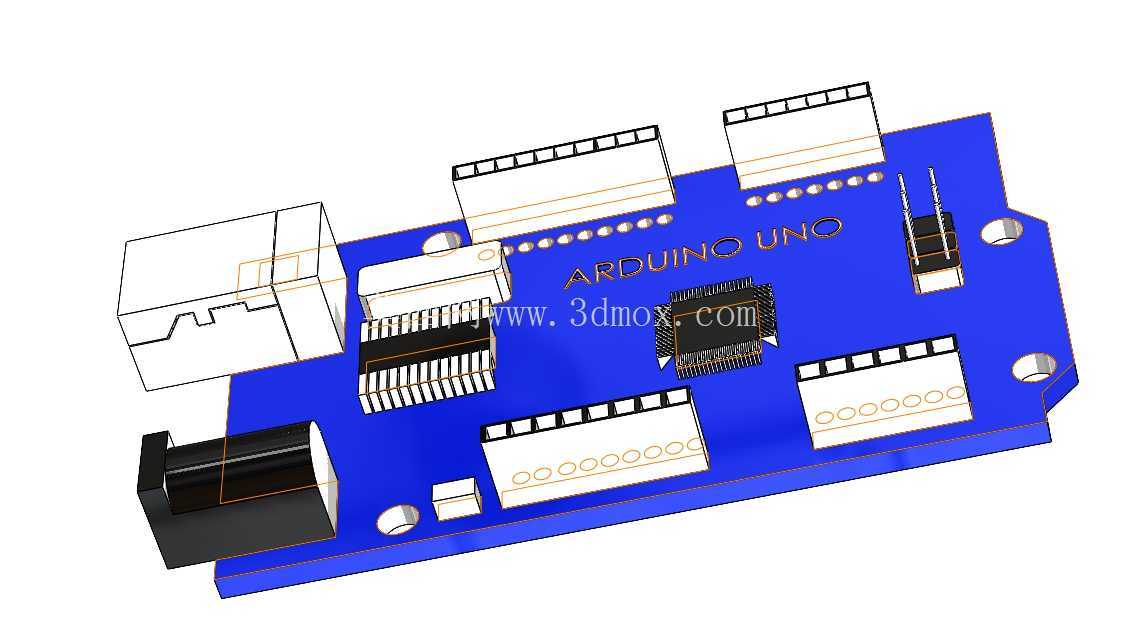

　　三维表达中，基板、黑色连接器、金属针脚和芯片封装通过颜色与外形区分，能够帮助结构工程师快速识别可占用空间和禁止干涉区域。整机开发早期，用这种完整板卡模型进行布局，比后期再根据实物测量更能提前发现外壳高度不足、接口方向错误、走线半径过小等问题。它不仅是一块电子控制板的外观模型，也可作为小型智能设备电控空间规划、安装方式确认和线束走向设计的参考构件。
