料斗提升输送成套工业设备结构设计

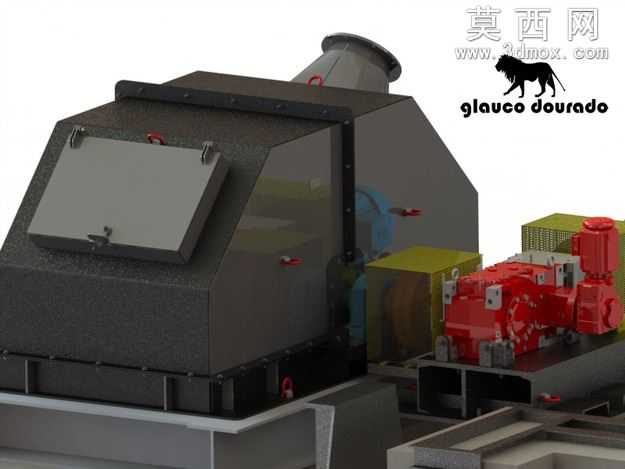

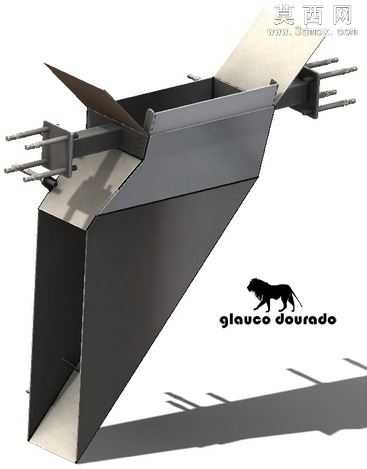

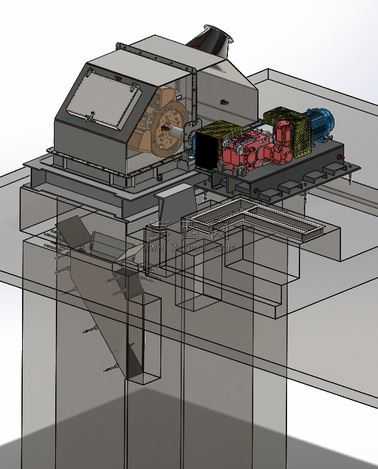

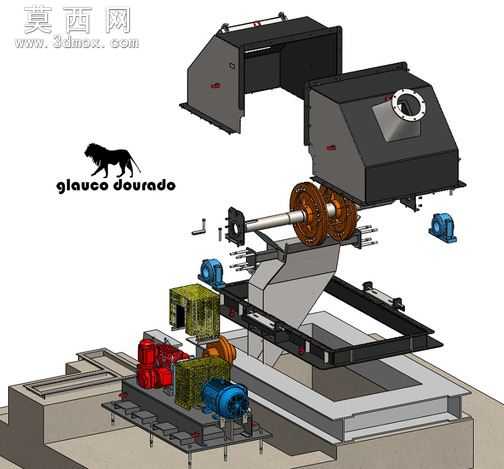

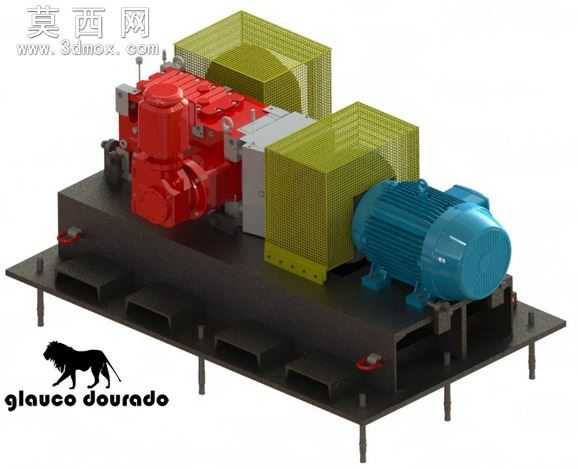

本作品为料斗提升输送成套工业设备的三维建模设计，整体采用模块化的建模思路完成全结构搭建，在三维建模过程中严格遵循重型工业设备的设计规范，对设备的各个功能单元进行了独立建模后完成整体装配校验。首先是设备的主体防护舱体部分，建模时采用实体拉伸与抽壳结合的方式构建舱体的封闭外壳，对舱体上的检修门结构做了单独的细节建模，还原了检修门的铰接结构、锁紧卡扣以及侧边的密封压边结构，同时在舱体顶部设置了带法兰接口的进料通道，通道处的锥面过渡结构做了平滑的曲面处理，避免物料输送过程中出现卡滞死角，舱体外壁的吊环结构也按照重型吊装的受力要求做了加厚结构建模，还原了吊环与舱体的焊接连接结构细节。设备的动力传动单元采用了分体式建模设计，红色的减速传动箱体部分，建模时还原了箱体的分箱面结构、端盖紧固螺栓阵列、输入输出轴的伸出端结构，以及箱体上的油标、吊耳等附属细节，传动单元与主舱体之间采用螺栓连接的安装座结构，安装座的定位销孔、螺栓过孔都做了精准的位置建模，保证装配时的定位精度。设备下部的输送接料单元，建模时还原了接料溜槽的倾斜导料结构、侧边的支撑框架结构，框架采用型钢焊接的结构形式，对型钢的拼接处做了焊缝细节的简化处理，同时在溜槽末端设置了出料导向结构。材质渲染方面，主体防护舱体采用了深灰色磨砂金属材质，还原了重型设备钢板焊接后的喷砂漆面质感，表面添加了细微的颗粒纹理提升真实感；动力传动单元采用了醒目的工业红漆面材质，与主体舱体形成视觉区分，便于快速识别动力部件；金属结构件部分根据功能不同区分了材质，紧固螺栓、吊环等受力件采用了镀锌亮面金属材质，支撑框架采用了与舱体接近的深灰金属材质，密封胶条部分采用了黑色哑光橡胶材质。整体建模过程中对所有运动部件做了初步的干涉检查，保证提升机构、传动机构的运动路径无结构冲突，各部件的装配间隙符合重型机械设备的设计公差要求，整体结构布局紧凑合理，既保证了设备的防护性能，也预留了足够的检修操作空间，进料、提升、出料的全流程结构连贯，能够完整还原料斗提升设备的工作原理与结构组成。
