工厂用剪叉式迷你垂直升降机构

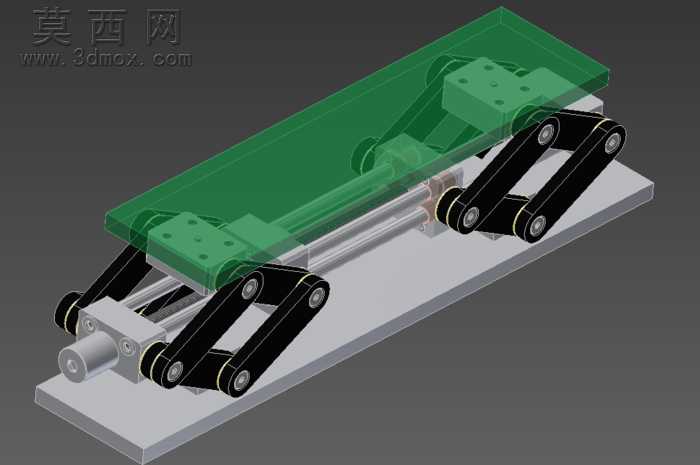

本作品为面向工厂设备配套设计的迷你垂直提升机构三维模型，建模过程严格遵循机械设计的装配逻辑与尺寸规范，通过三维建模软件完成全参数化零件绘制与虚拟装配，整体结构紧凑小巧，适配工厂内部狭小工位的物料抬升、工装高度调节等场景需求。模型构建时对每一个零件的配合公差做了模拟校验，确保活动部件无干涉、运动路径顺滑。从结构设计来看，该提升机构采用对称布置的双组剪叉臂作为核心承载结构，剪叉臂之间通过带限位的铰接销轴连接，每处铰接位置都预留了轴承安装位，可有效降低升降过程中的转动摩擦，延长机构使用寿命；底部安装基座采用一体化平板设计，预留了多组设备安装固定孔位，可直接与工厂现有设备台面、流水线机架完成锁附固定；顶部承载平台做了防滑与安装位集成设计，平台表面平整，可根据使用需求加装工装夹具、物料托盘等配套部件；驱动部分采用水平布置的直线驱动组件，通过驱动端与剪叉臂活动端的铰接连接，将水平方向的直线推力转化为剪叉臂的开合动作，进而实现顶部平台的垂直升降，该驱动布局可有效缩小机构整体的竖向安装空间，适配低矮安装场景的使用需求。材质渲染方面，模型对不同部件做了区分化材质赋予：底部基座与顶部平台采用哑光金属材质模拟钢材加工后的表面质感，剪叉臂做了黑色氧化处理的金属材质表现，铰接销轴、驱动组件的金属部件做了亮面金属质感处理，驱动部分的缸体部件做了银灰色金属质感区分，透明化展示的顶部防护板采用半透明绿色工程塑料材质，既可以清晰展示内部剪叉结构的布局，也能直观呈现机构的运动行程范围。设计思路上，该迷你提升机构主打小行程、小载荷的精准垂直抬升需求，区别于大型工业提升设备的大尺寸设计，整体结构做了极致的紧凑化处理，所有部件均围绕最小安装空间做布局优化，同时对称式的剪叉结构可保证升降过程中顶部平台始终保持水平，不会出现偏载倾斜的问题，水平驱动的布局也让驱动部件的维护更换更加便捷，无需拆解整体承载结构即可完成驱动组件的检修更换，适配工厂设备长期稳定运行的使用需求。建模过程中对所有活动部件的运动极限位置做了模拟验证，确保机构在最大升降行程内不会出现结构卡死、部件碰撞的问题，每一处连接结构的强度都做了对应设计，可满足常规工厂小型工装、轻型物料的垂直抬升作业需求。
