ESP32开发板透明防护外壳结构设计

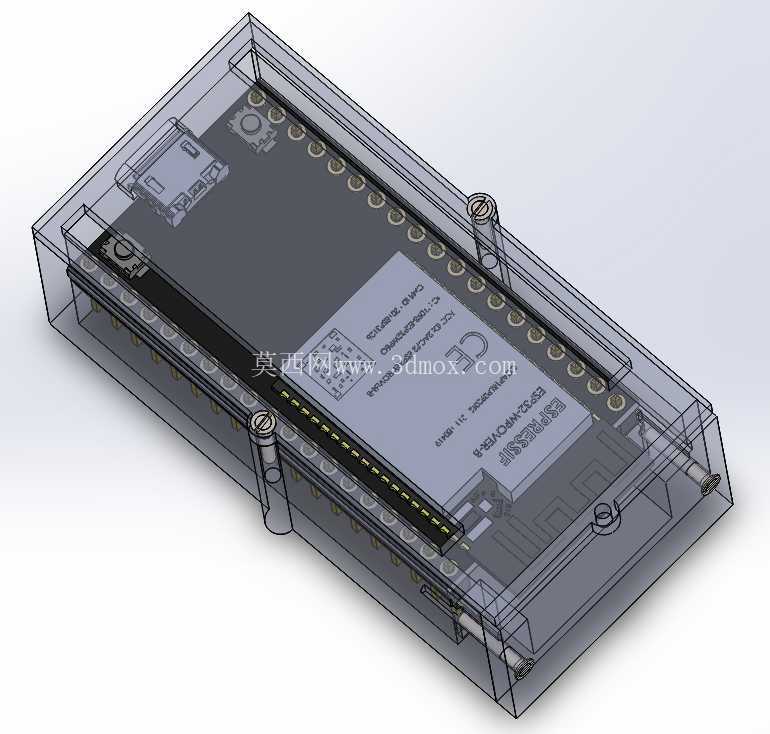

　　这套结构围绕ESP32-WROVER-NODEMCU开发板的现场使用需求展开，核心是把裸露的PCB、排针、模组与外接接口纳入一个可快速拆装的透明防护壳体中，常见于教学实验台、物联网原型验证工位、小型控制柜内嵌安装以及桌面长期通电测试场景。开发板本身引脚密集，侧边排针外露长度较大，日常调试中很容易因金属碎屑、导线端头搭接造成短路，也会在反复搬运时碰歪排针；外壳采用上下扣合的包覆思路，透明材质可以直接观察板载指示灯、模组丝印与接线状态，不需要拆开护罩就能判断供电、烧录和运行情况，这一点在多台样机并排调试时优势很明显。

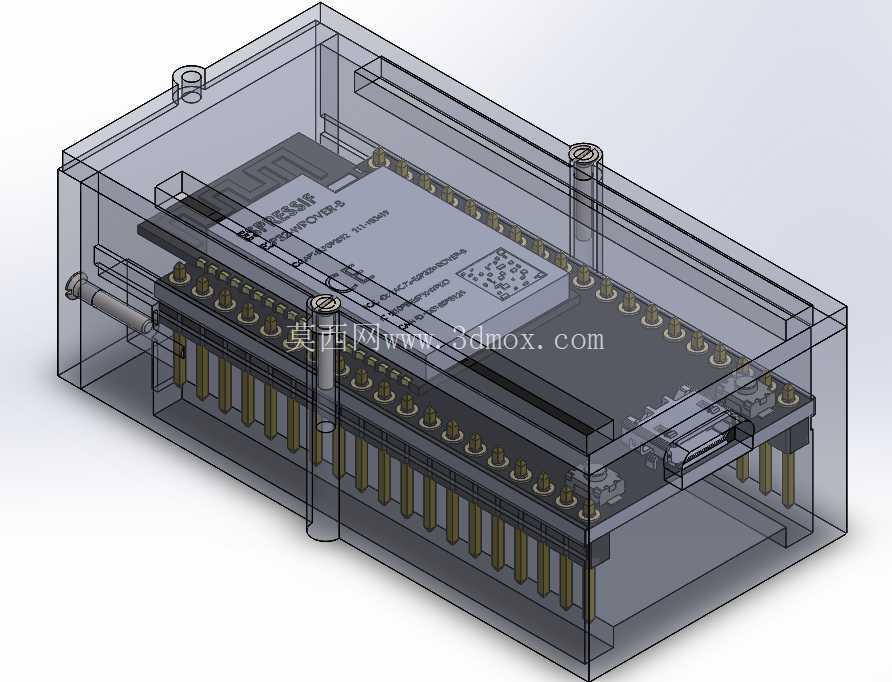

　　结构布局上，壳体内部预留了PCB的定位台阶，板子放入后不会在腔体内横向窜动，四角对应位置设置了带通孔的立柱，既可以用螺丝完成上下壳锁紧，也能作为整体外壳对外固定的安装点位。立柱高度经过排布，避开了板上较高的电解电容、无线模组区域和USB接口，锁紧时不会压到元器件。壳体侧壁针对开发板两侧的长排针做了贯通避让槽，排针可以伸出壳体外侧或者在槽口处接插杜邦线，不需要把板子从壳中取出就能完成大部分接线；USB接口一侧开出对应接口窗口，数据线直接插入，窗口边缘留了少量间隙，抵消外壳打印或加工带来的尺寸偏差。

　　设计时重点处理了几个装配边界：上下壳的分模面沿着PCB厚度中线附近布置，配合短卡扣与螺丝柱双重固定，扣合后缝隙均匀，既防止调试中外壳松脱，又能在需要更换板子时快速拆开。内腔在模组发热区域没有做紧贴包覆，保留了空气流通的空隙，避免长时间运行时热量积聚在透明罩内。外壳整体外形为规整长方体，四角做了小圆弧过渡，外部没有突出的尖锐结构，方便在控制柜导轨旁、实验台面板上并排布置；底部预留的平整支撑面可以直接平放，也能通过四角立柱孔固定到亚克力支架或设备内壁上。针对排针间距、USB口凸台高度、板上天线区域的净空，模型里都做了对应避让，保证无线信号不会被金属紧固件遮挡，装配后所有外接端口、按键和引脚都能正常操作，兼顾了防护、可视性与调试便利性。
