19英寸机柜1U高度简易服务器承托搁架

　　这款1U规格的简易搁架，是针对标准19英寸服务器机柜内部设备承托需求开发的配套结构件，在机房布线、弱电集成、工业控制柜组装、家庭自建存储机柜等场景中使用频率极高。很多非机架式的小型网络设备、薄型交换机、硬盘盒、迷你主机，本身没有配套的机柜固定耳，直接堆叠在机柜层板上会占用大量竖向空间，这款1U搁架刚好填补了这个使用缺口。

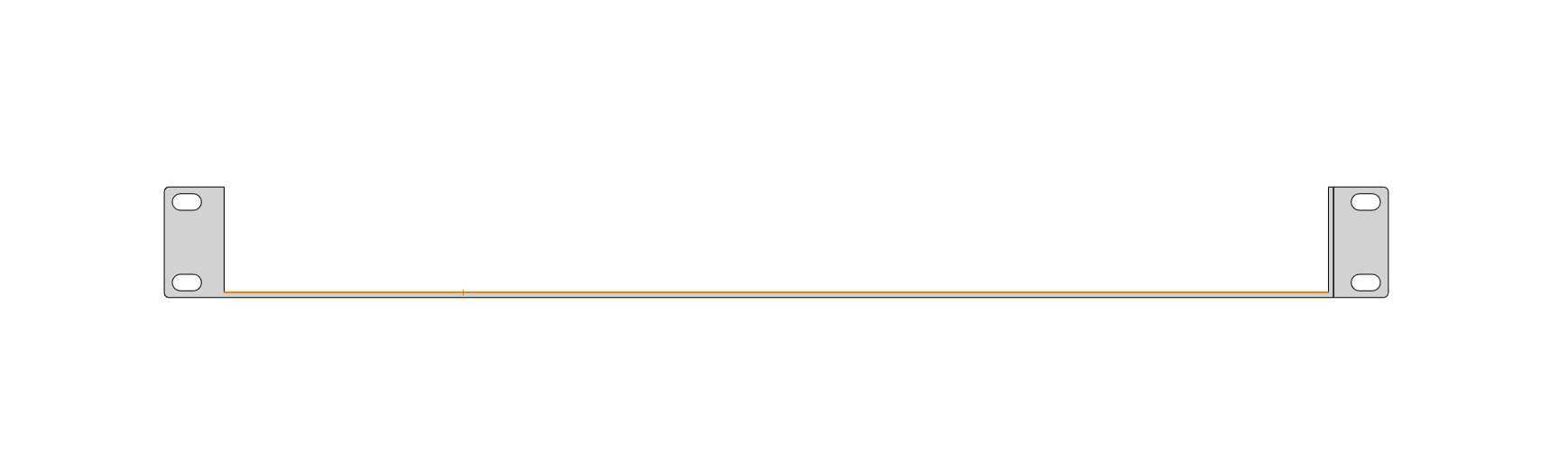

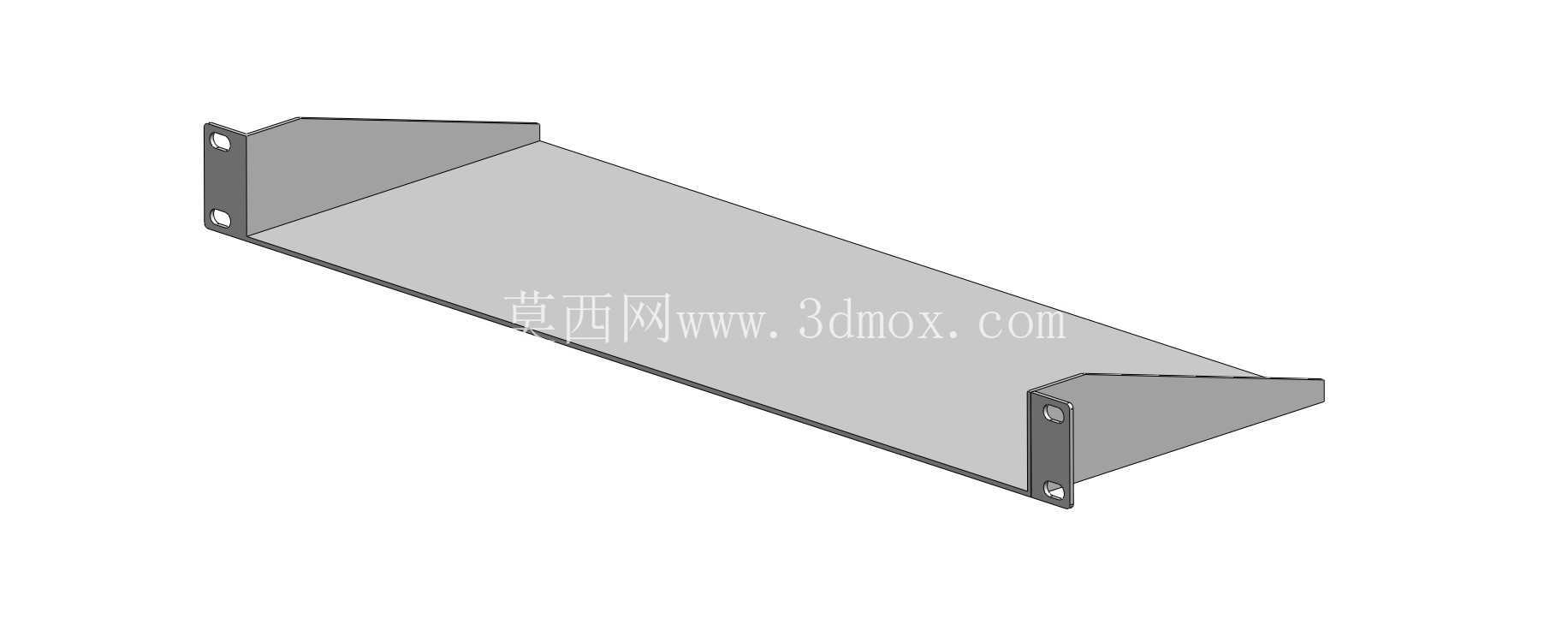

　　从结构设计逻辑来看，整体采用左右对称的L型折弯安装耳加底部承托条的极简构型，没有多余的冗余结构。两侧安装耳严格遵循19英寸机架的孔位间距标准，耳板上预留的四个方形安装孔，对应机柜立柱上的通用方孔卡扣位，安装时不需要额外打孔，配合标准机柜螺丝或者浮动螺母就能快速固定，安装耳的折弯边做了直角强化处理，靠板材折弯的刚性抵消设备承重时的侧向形变，避免搁架挂载后出现耳板弯折、下垂的问题。

　　底部的承托横梁沿机柜深度方向延伸，承托面做了折边处理，既提升了长条构件的抗弯截面模量，防止放置设备后横梁中部出现挠曲，折边形成的挡边还能避免放置在上面的设备从搁架前缘滑出。整体高度严格控制在1U标准机架单位高度范围内，也就是44.45mm的竖向占用空间，安装后不会遮挡上下相邻U位的设备安装空间，机柜内部的U位利用率可以达到最大化。

　　实际选型使用时，需要提前核对机柜前后立柱的可用深度，这款搁架的承托条长度适配常规浅深度机柜的安装边界，放置设备时要保证设备的重心落在两侧安装耳的支撑连线范围内，避免重心偏外产生杠杆力矩，对机柜立柱造成额外的偏心载荷。搁架的表面没有做复杂的包覆处理，金属本体的导电特性可以和机柜立柱形成可靠的电气导通，在机房等电位接地的场景下，能够顺带为放置在上面的非接地设备提供静电泄放路径，减少静电积累对弱电硬件的干扰。

　　和传统的全宽机柜层板相比，这种极简搁架的通风阻力几乎可以忽略，机柜内部的冷热气流可以在搁架周边自由流通，不会因为大面积层板阻断服务器的前进风、后出风散热通道，在高密度堆叠1U设备的机柜里，不会打乱机房的精密空调风道走向。两侧安装耳的孔位同时兼容圆形孔和方形孔两种常见机柜立柱规格，不管是老旧的螺纹孔机柜，还是现在主流的方孔免工具机柜，都可以直接适配，不需要二次修改安装孔位。在建模过程中，构件的折弯半径、板材厚度、孔位边距都按照钣金加工的实际工艺参数设定，导出加工图纸后可以直接直接下料折弯成型，不需要额外做工艺补正。
