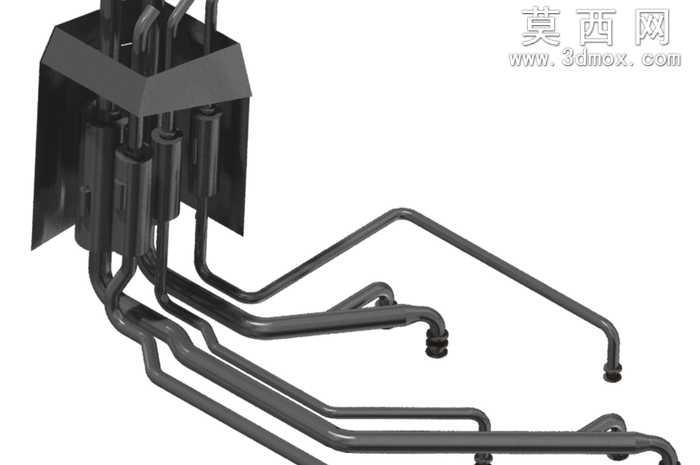

多通路弯管式汽车排气系统结构模型

本模型为多通路集成式排气管三维结构，采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循排气系统的实际管路布局逻辑，先以三维草绘绘制各分支管路的中心走向轨迹，精准还原每一段弯管的弯折角度、转弯半径与延伸长度，确保各管路的排布互不干涉，同时匹配排气歧管的接口对接位置。建模过程中针对管路的壁厚参数做了统一设定，采用薄壁扫掠特征生成每一段管道的实体结构，对管路末端的连接端头做了细节结构处理，添加了密封衔接的环状凸台结构，还原真实排气管的接口装配特征。上部的集气端采用实体拉伸结合布尔运算完成集成腔体的建模，还原多管路汇入集气结构的过渡形态，对集气结构的外部防护壳体做了棱角过渡处理，避免尖锐直角结构，还原实际冲压壳体的形态特征。材质渲染阶段，为管路主体赋予哑光深灰金属材质，模拟铸铁排气管的表面质感，调整材质的粗糙度参数还原金属表面的细微磨砂纹理，为集气端的防护壳体赋予稍深的金属材质，区分不同部件的材质差异，渲染时添加柔和的环境光，突出管路的弯折结构与空间层次，清晰展现各管路的空间排布关系。设计思路上，该模型聚焦多缸发动机排气通路的集成布局，通过等长管路的走向设计平衡各缸排气的背压差异，弯管的大半径弯折设计减少排气气流的流通阻力，上部集气结构的腔体做了平滑过渡处理，避免气流在腔体内形成紊流，整体结构既还原了真实排气管的装配特征，也通过规整的管路排布展现排气系统的流体力学设计逻辑，模型各特征参数可编辑，能够用于排气系统的结构展示、装配干涉校验以及相关教学演示场景。
