多组螺旋钢丝式振动隔离装置结构设计

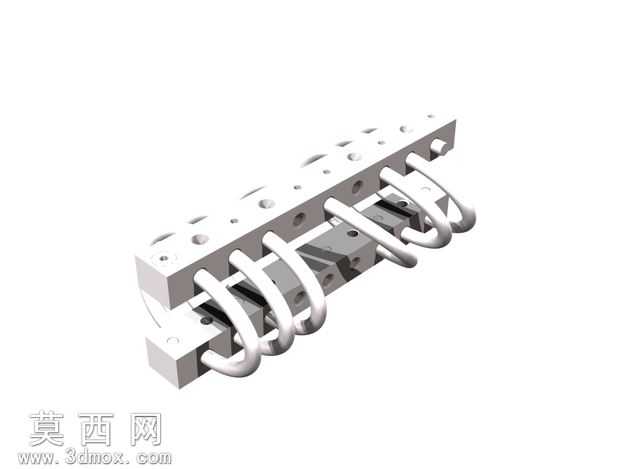

本作品为多组螺旋钢丝式振动隔离装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对上下安装基座、多组螺旋弹性钢丝、定位压块等核心部件逐一进行特征建模，通过拉伸、切除、螺旋线扫描、阵列等建模指令完成各零件的结构还原，确保各部件的装配约束关系完全符合实际机械装配逻辑，不存在干涉错位问题。渲染阶段采用金属材质真实质感还原方案，上下安装基座赋予哑光银灰色金属材质，模拟经过表面防锈处理的钢制基座质感，调整材质粗糙度参数避免过度反光失真；螺旋钢丝部分赋予高光泽弹簧钢材质，通过调整反射率、高光层级参数还原弹簧钢丝的冷作硬化金属质感，同时添加细微的表面纹理贴图模拟实际钢丝的加工纹理，提升模型的真实度。结构设计上采用多组平行螺旋钢丝对称排布的方案，上下基座分别开设对应定位槽与安装孔，螺旋钢丝两端嵌入基座定位槽后通过压块压紧固定，形成稳定的弹性支撑结构，利用钢丝自身的弹性形变吸收来自轴承座等设备的振动能量，同时可承受多方向的冲击载荷，相比传统橡胶隔振元件具备更好的耐候性与抗疲劳性能。设计思路围绕敏感设备的振动防护需求展开，针对精密设备运行中易受外部振动、自身运行振动干扰影响精度与使用寿命的痛点，选用全金属钢丝作为弹性元件，避免橡胶材质易老化、耐温范围窄的缺陷，通过多组钢丝的对称排布实现各方向刚度的均衡匹配，建模过程中反复调整钢丝的线径、螺旋圈径、排布间距参数，模拟不同参数下的隔振刚度特性，确保结构在承载额定设备重量时具备合适的静挠度与动刚度，可有效衰减传递至敏感设备的振动幅值，同时兼顾安装便捷性，上下基座预留的标准安装孔可直接与设备底座、安装基础进行螺栓固定，无需额外定制转接件，适配多数需要振动隔离的工业精密设备安装场景。
