布加迪威龙跑车轮毂轮胎总成三维设计

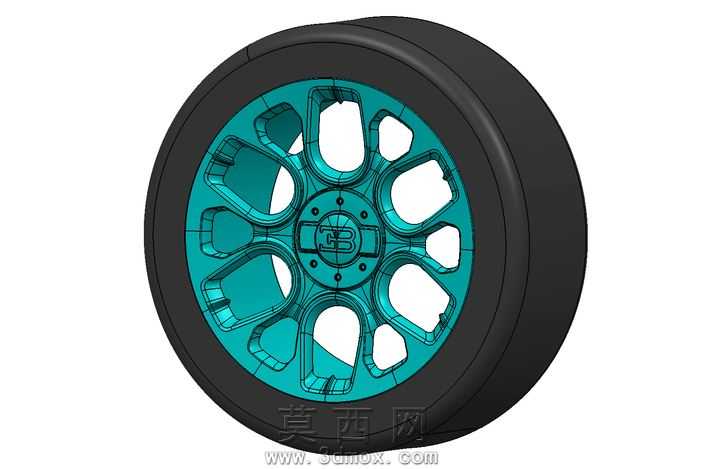

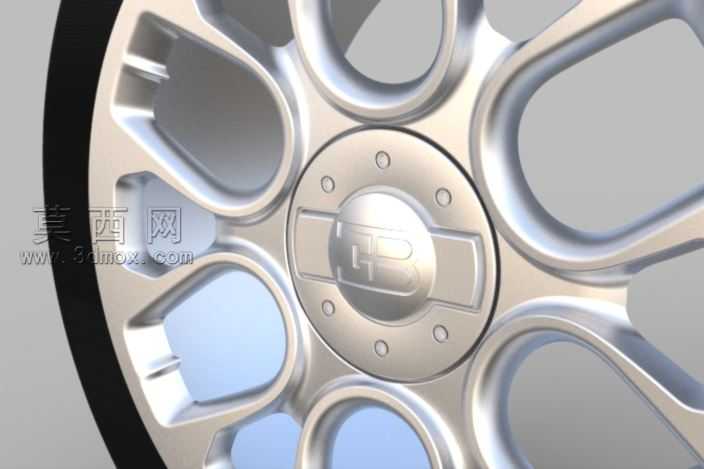

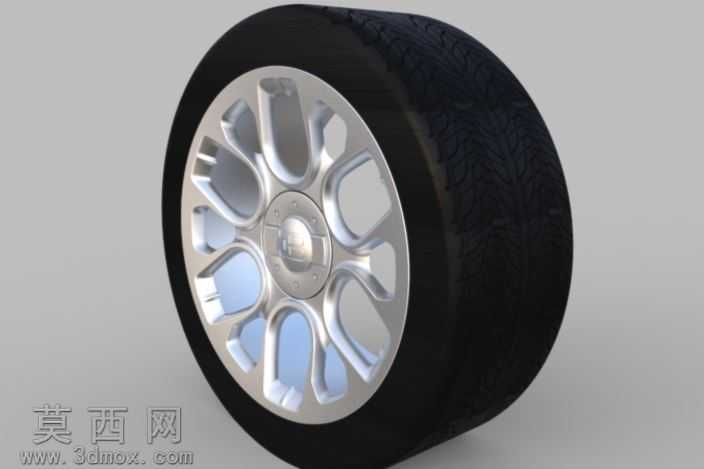

本作品为布加迪威龙超跑配套的轮毂轮胎总成三维建模设计，建模阶段依托CATIA平台完成全参数化结构搭建，首先以实车测绘的轮毂安装孔位、节圆直径、中心孔尺寸为基准，构建轮毂的核心安装基准面，确保后续设计的轮辐、轮辋结构完全匹配超跑的制动系统、悬架安装接口。轮辐部分采用多辐条镂空仿生造型设计，建模过程中通过多段曲率连续的样条曲线勾勒辐条轮廓，对辐条与轮辋衔接处做了大圆角过渡处理，既还原了布加迪威龙原厂轮毂的动感视觉效果，也通过曲面加厚、筋位补强的结构设计保障轮毂的抗冲击、抗扭转力学性能，辐条表面的切削亮面区域单独拆分曲面组，为后续材质区分做准备。轮胎部分建模先绘制胎面的断面轮廓曲线，通过回转命令生成轮胎基础胎体，再通过阵列、布尔运算雕刻出胎面的复杂排水花纹与胎侧的品牌标识纹理，胎唇与轮辋配合的位置严格按照轮胎装配标准做过盈配合的尺寸预留，还原真实轮胎与轮毂的装配关系。渲染阶段采用Keyshot完成材质与场景搭建，轮毂主体分为亮面切削铝合金与哑光金属漆两种材质区域，亮面区域调整金属粗糙度至0.08、反射率至0.92，模拟抛光铝合金的镜面反光效果，哑光区域调整粗糙度至0.35，还原轮毂非切削面的磨砂金属质感；轮胎部分采用高粗糙度的橡胶材质，添加细微的凹凸纹理模拟橡胶表面的颗粒质感，胎侧的标识区域做轻微的色差处理提升细节真实度。场景搭建采用浅灰色纯色背景，搭配45度角柔光主光源与底部补光，弱化生硬阴影，突出轮毂轮胎的曲面光影变化，完整呈现超跑轮毂的精致质感与结构细节。整个建模过程严格遵循汽车零部件的设计规范，所有装配尺寸符合实车装配要求，既还原了布加迪威龙轮毂的外观辨识度，也完整保留了产品的结构合理性，可用于汽车外观改装参考、渲染展示、3D打印样件制作等场景。
