滚轮杠杆式微动限位行程开关

　　滚轮杠杆式微动开关在自动化产线、机床防护门、阀门到位检测、升降机构限位以及各类小型机电设备中承担位置反馈与行程触发任务。其核心价值在于以极小的按压力和极短的触点行程完成电路通断，动作灵敏、复位干脆，常被用作机械运动末端的硬限位、工件到位信号或安全联锁输入。

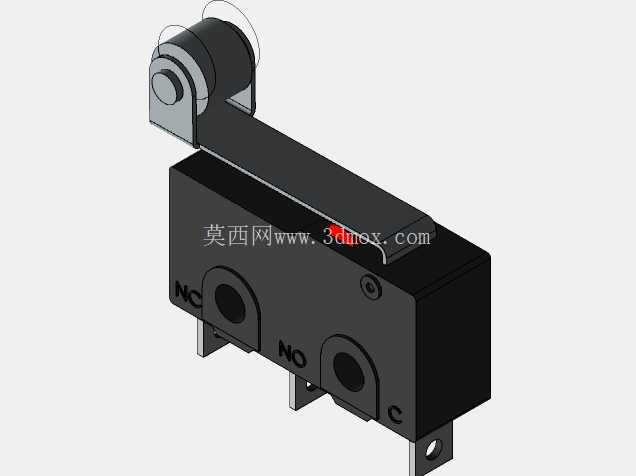

　　从结构上看，该模型还原了典型微动开关的完整形态：黑色矩形壳体内部容纳弹簧储能式速动触点机构，外部伸出带滚轮的长杠杆摆臂。滚轮与被测运动件接触时，摆臂绕支点下压，内部簧片越过临界点后快速翻转，实现常开（NO）与常闭（NC）触点的切换；外力撤除后，机构依靠弹簧自动复位。壳体侧面明确标注了NC、NO、C三个接线端子位置，分别对应常闭、常开与公共端，接线逻辑清晰，便于电气选型与原理图对接。

　　设计思路上，滚轮的采用将滑动摩擦转化为滚动接触，显著减小了触发件与摆臂之间的磨损，适合被检测件做横向扫过或反复撞击的工况；加长杠杆则放大了外部行程，使较大的机械位移能够可靠驱动内部微小触点动作，同时杠杆的力臂关系决定了触发力与行程的匹配。壳体底部带安装孔的固定支脚用于螺钉紧固，保证开关在振动环境下位置稳定；侧面端子孔位则为导线接入或快插端子预留空间。

　　建模时需重点把握几个边界关系：摆臂滚轮的最高点决定了被触发机构需要预留的下压空间；壳体本体的长宽高构成安装占位，底部两支脚的孔距与孔径是面板或支架开孔的直接依据；摆臂摆动角度范围与滚轮外径影响触发凸轮或挡块的轮廓设计。在整机布局中，这类开关通常布置在运动轴行程终点附近，挡块高度需保证压下滚轮后触点可靠翻转，又不至于过压损坏杠杆；接线端朝向应兼顾走线与维护空间。

　　实际选型与装配中，工程师需结合触发频率、环境防护、负载电流等级确认开关规格，而三维模型的作用正是在设计阶段完成干涉检查、安装孔位对位、摆臂运动包络校核以及与周边凸轮、挡块、支架的配合验证，提前发现滚轮压下量不足或摆臂与结构件碰撞等问题，减少物理样机返工。
