IP67防护型RJ45以太网面板插座

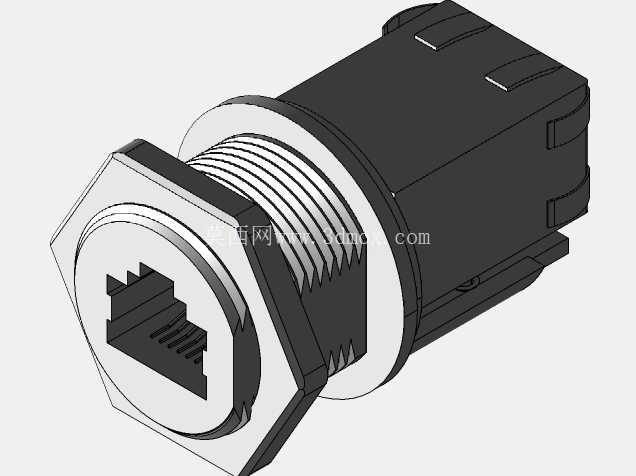

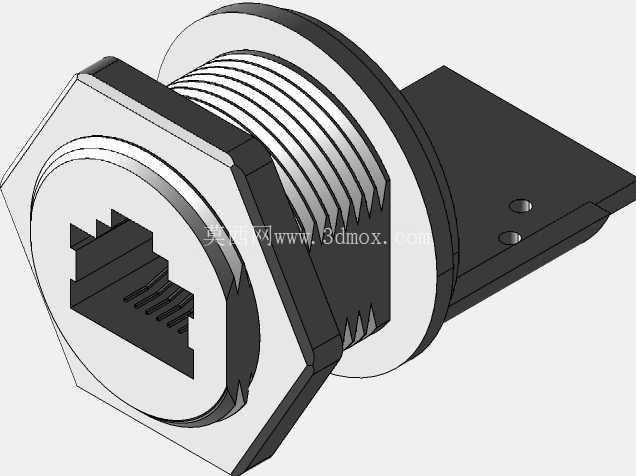

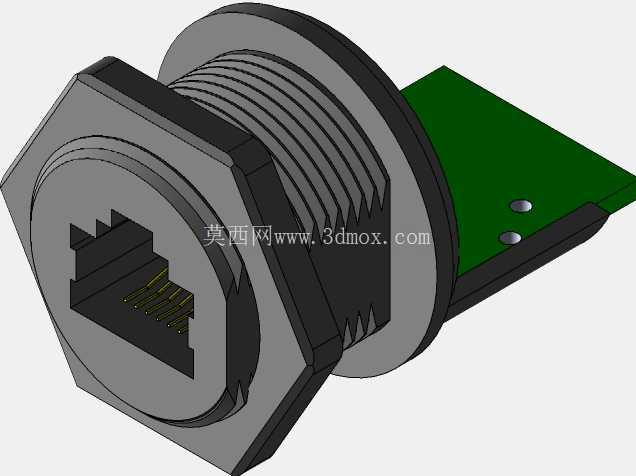

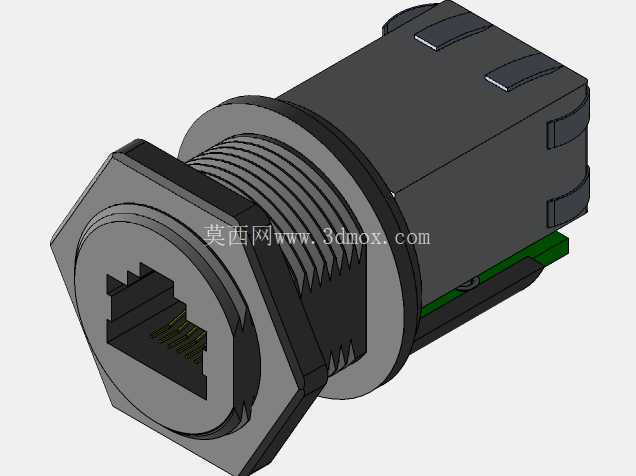

　　这款面板式RJ45插座主要面向需要在设备外壳上引出以太网通讯口、同时又要保证整机防护等级的场合。在户外机柜、食品产线清洗区、机床电控箱、港口机械、车载设备以及各类工业网关中，普通RJ45母座直接裸露在面板上，水汽、粉尘和冲洗液很容易顺着接口缝隙进入箱体内部，这款带六角锁紧螺母和密封圈的结构正是为解决这一问题而设计。前端法兰贴合面板外侧，螺纹段穿过预制安装孔，背部用六角螺母压紧，配合O形圈在面板两侧形成密封面，安装到位后整机面板处可达到IP67的防尘防水能力。

　　从接口形态看，前端开口内部为标准8芯RJ45插孔，兼容超五类布线，插芯触点排布遵循常规以太网接线，水晶头插入后由内部弹片扣位锁定，保证振动工况下不会松脱。需要注意的是，IP67防护通常在配合带密封护套的防水水晶头或防护盖时才能在插接状态下完整实现，选型时应将插头端的密封结构一并考虑。后部黑色壳体为塑料绝缘本体，内部容纳端子座与走线空间，尾部出线方向适配预制线缆或压接接线，壳体外侧的卡扣与导向筋用于在装配时定位、防止本体跟转。

　　建模时需要重点把控几个边界：前端法兰为六角外形，对边尺寸决定了面板上所需的最小操作空间；中部圆柱外螺纹段的直径与长度对应面板开孔直径和可夹持板厚，开孔过大将影响密封，过小则无法穿入；法兰背面到螺母压紧面的距离决定了适配的门板厚度范围。布局时还要在面板后方预留插接线缆的弯曲半径和手插拔空间，不能只按本体外形留孔。

　　实际结构设计中，这类插座常与设备外壳的钣金开孔图配合出图：先确定面板厚度，再校核螺纹有效啮合长度，螺母拧紧后密封圈压缩量要控制在合理区间，压得过紧会使塑料法兰变形，压得过松则密封失效。接口中心高度应避开内部筋板和线束，前端六角法兰也需与周围按钮、指示灯保持扳手操作距离。对于需要频繁冲洗或露天部署的设备，用这种面板安装防水网口替代普通开孔裸座，能在不改变标准水晶头接线习惯的前提下，明显提升通讯端口的环境耐受能力。
