高性能游戏笔记本电脑整机外观结构

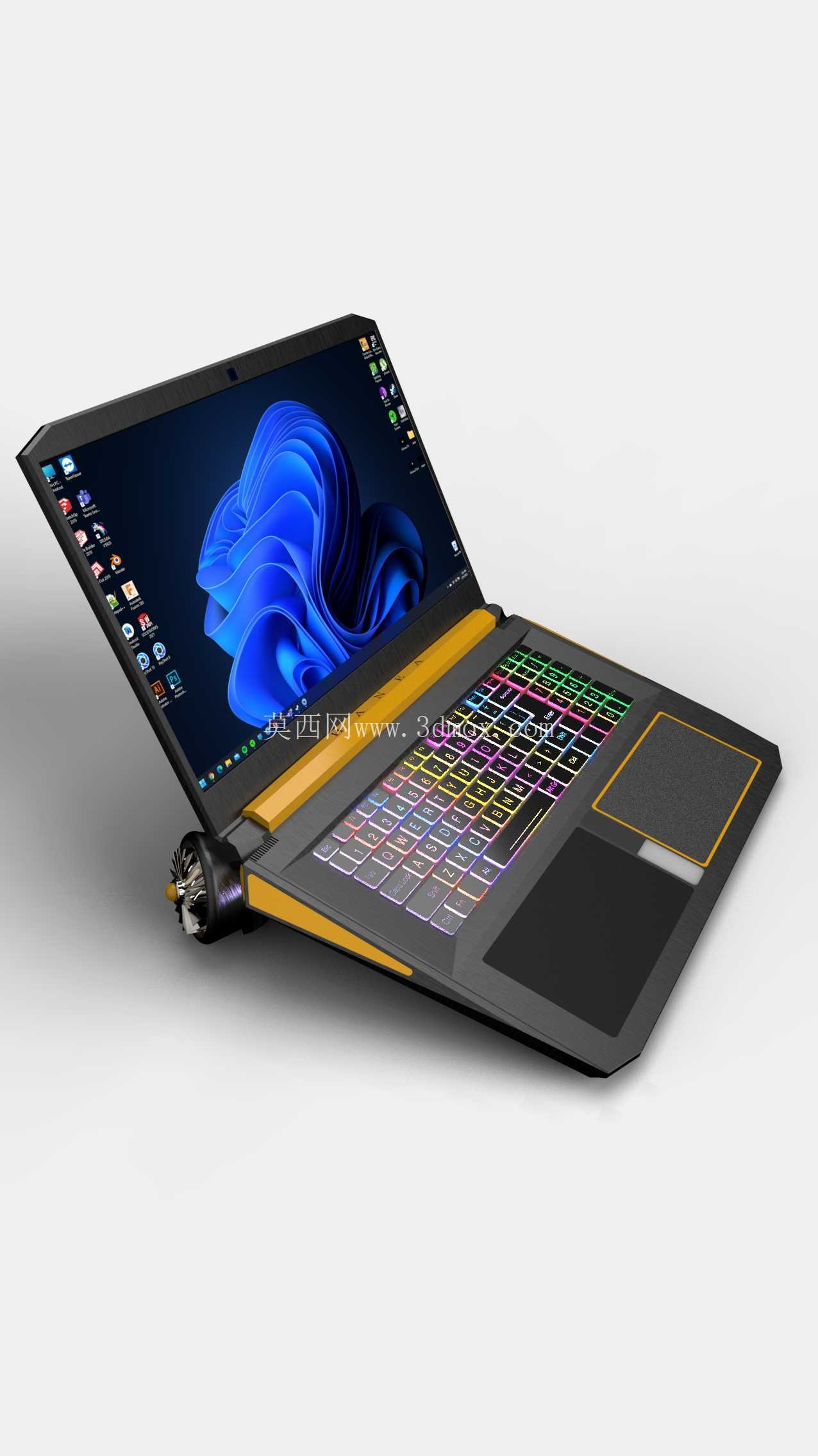

　　该三维作品围绕一台高性能便携计算机展开，整机采用开合式 clamshell 结构，上盖集成大尺寸显示面板，下盖承载键盘、触控板、主板、散热风道与电池等核心模块。外观上以深色机身配合金色装饰线条，键盘区域设置多色背光，屏幕处于打开状态，能够直观表达产品在使用工况下的空间姿态。

　　从实际使用场景看，这类设备主要面向移动办公、工程制图、三维渲染、游戏娱乐以及现场调试等任务。相比台式工作站，笔记本需要在有限厚度内完成计算、显示、输入、散热和续航的平衡，因此结构设计不能只关注外形，还要兼顾屏幕开启角度、键盘操作高度、接口布置、进排风路径以及底部支撑稳定性。模型中屏幕与底座通过后部铰链连接，铰链区域需要承担反复开合载荷，并保证屏幕在不同角度下保持悬停；屏幕背面、边框和底座之间的圆角过渡，也影响装配间隙、外壳强度与握持安全性。

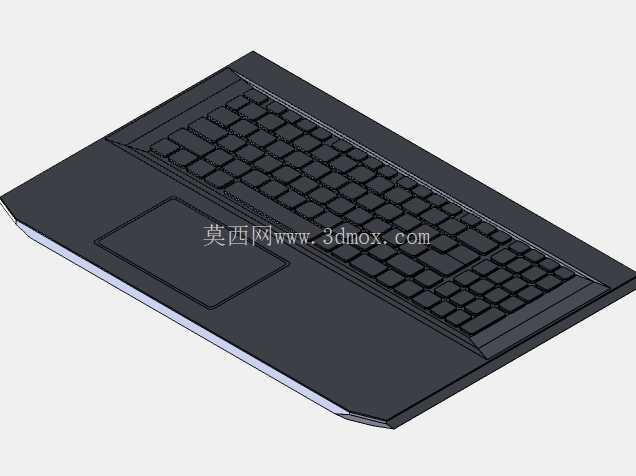

　　输入区域是整机人机交互的核心。键盘按矩阵排布，各键帽保留独立高度与间隙，便于在建模时检查键距、键帽边缘、背光透出区域和 C 面开孔边界。触控板位于键盘下方偏右位置，其平面高度应略低于掌托面，避免打字时误触；掌托区域需要为手腕提供足够支撑面积，同时在内部避让电池、固态硬盘和主板固定柱。机身侧面与后部可根据工程需要扩展 USB、音频、电源、网络和视频输出接口，接口位置既要方便插拔，也要避开散热出风口和用户握持区域。

　　散热设计在高性能机型中尤为关键。GPU、CPU 等高发热芯片通常通过热管连接至鳍片，再由风扇将热量从后部或侧部排出。建模时需要保留风扇厚度、热管弯曲半径、出风口百叶间隙以及底壳进风孔的安装边界；若底壳进风区域被桌面遮挡，会直接降低散热效率。机身底部的橡胶垫脚不仅起到防滑作用，还能抬升底壳，形成进风空间，其高度、位置和压缩量都会影响气流组织。

　　尺寸边界方面，笔记本属于紧凑型电子设备，屏幕厚度、键盘行程、电池厚度和主板堆叠共同决定整机高度。外观曲面不能脱离内部骨架自由生成，A 面、B 面、C 面、D 面之间需要考虑卡扣、螺钉柱、定位筋和装配公差。屏线、天线、摄像头和麦克风等小件通常沿铰链或上盖边缘走线，设计时应预留折弯半径，避免屏幕开合时拉扯线缆。该模型可用于消费电子产品外观评审、结构干涉检查、展示动画制作以及便携计算机装配教学，帮助设计者在造型效果与工程可制造性之间建立更清晰的判断。
