超高清4K直播会议网络摄像头结构

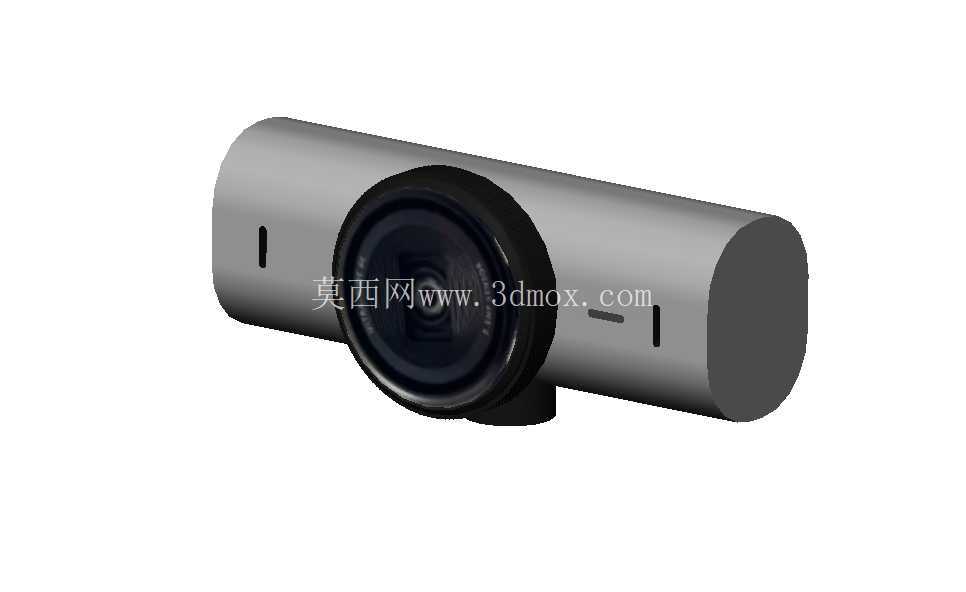

　　该结构围绕桌面视频采集与在线协作场景展开，主体采用横向圆柱式镜身布局，镜头模组布置在机身正面偏左位置，光学轴线垂直于前端安装面，便于在显示器顶部夹持后直接对准使用者面部。镜身外壳以连续圆柱面作为主要造型语言，前后端盖与中段壳体形成清晰分件边界，侧面预留细长状态指示与拾音开孔，既保证外观整体性，也为内部PCB、镜头座、麦克风和散热空间留出装配余量。

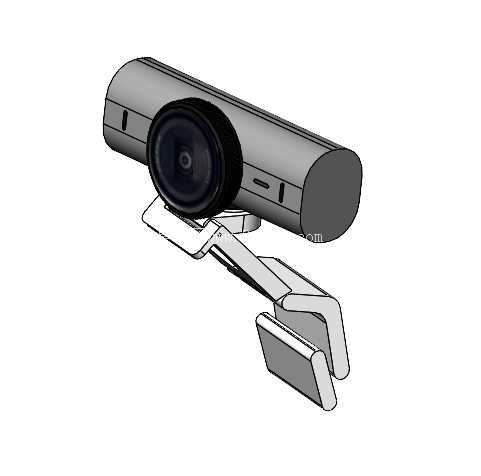

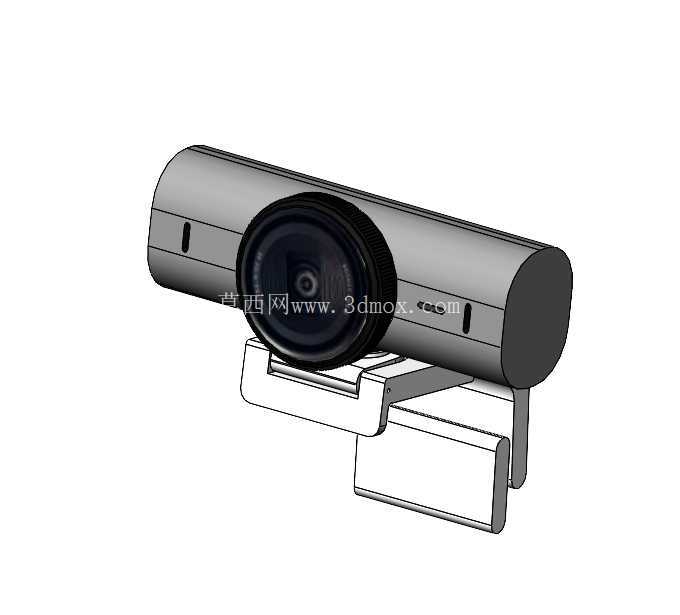

　　从实际用途看，这类设备主要服务于远程会议、在线教学、直播推流、内容录制和人机协作工位的视频输入。4K级成像需求对镜头定位、传感器安装平面和壳体刚性提出较高要求，模型中镜头外圈通过较大直径的环形结构强化视觉中心，同时为调焦、遮光和镜片保护提供安装位置。机身底部并非简单固定，而是通过转接座连接可翻转夹持机构，支架上缘承担压靠显示器背面的作用，前侧弯钩贴合屏幕边框，形成免工具快速安装。

　　安装边界方面，横向镜身适合布置在笔记本屏幕或台式显示器上沿，夹持开口需要适应不同厚度的边框，支架折弯件之间保留相对转动间隙，使镜身能够在俯仰方向微调。底部支撑面与夹持钩之间形成近似U形的夹持空间，工程建模时需重点控制夹口最小开度、最大张开量、接触边圆角以及镜头中心到安装基准面的高度。若用于三脚架场景，支架转接区域还可预留标准螺纹接口的结构空间，使同一镜身兼容桌面夹持、落地支架和会议终端固定。

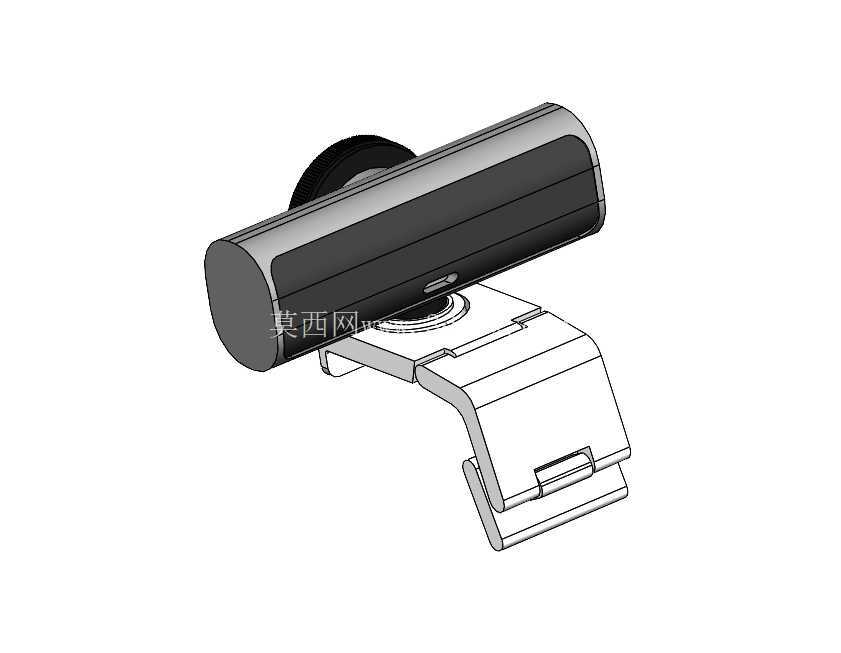

　　设计思路上，圆柱机身有利于内部元器件沿轴向排布，镜头模组占据前端较大截面，主控板和接口板可向后方延伸，线缆或无线模块在端部集中布置。外壳两侧的小孔与开槽兼顾声学拾取、状态提示和装配定位，避免在主视面上增加突兀按键。支架部分采用薄板折弯与铰接组合，形态简洁但受力路径明确：显示器边框承受夹持力，支架将载荷传递至镜身底部铰接轴，镜头重量通过低位支撑保持稳定。

　　三维结构处理时，需关注镜身圆柱与镜头圆环的同轴关系、前端镜片的沉台深度、支架转轴的同心度，以及夹持件张开后与屏幕表面的干涉情况。外观面可按连续哑光壳体处理，运动配合面则需保留合理间隙；夹钩接触位置增加圆角和弹性变形空间，能够降低薄边框受压损伤。整体结构没有复杂传动机构，重点在于精密电子设备的外观分件、人机安装角度、线缆走向和支架稳定性之间取得平衡，适合作为数码外设产品结构设计、会议设备选型和直播终端装配参考。
