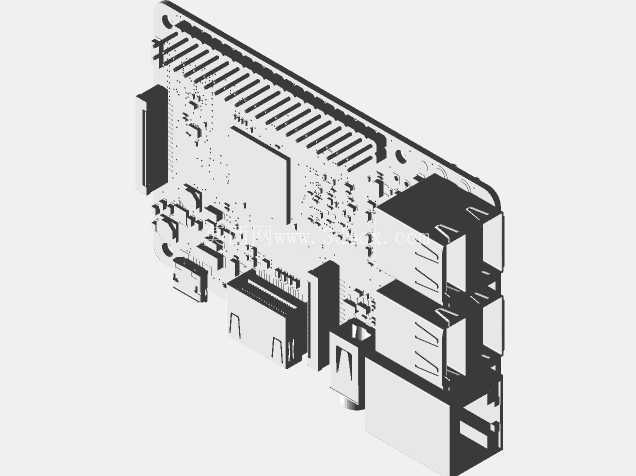

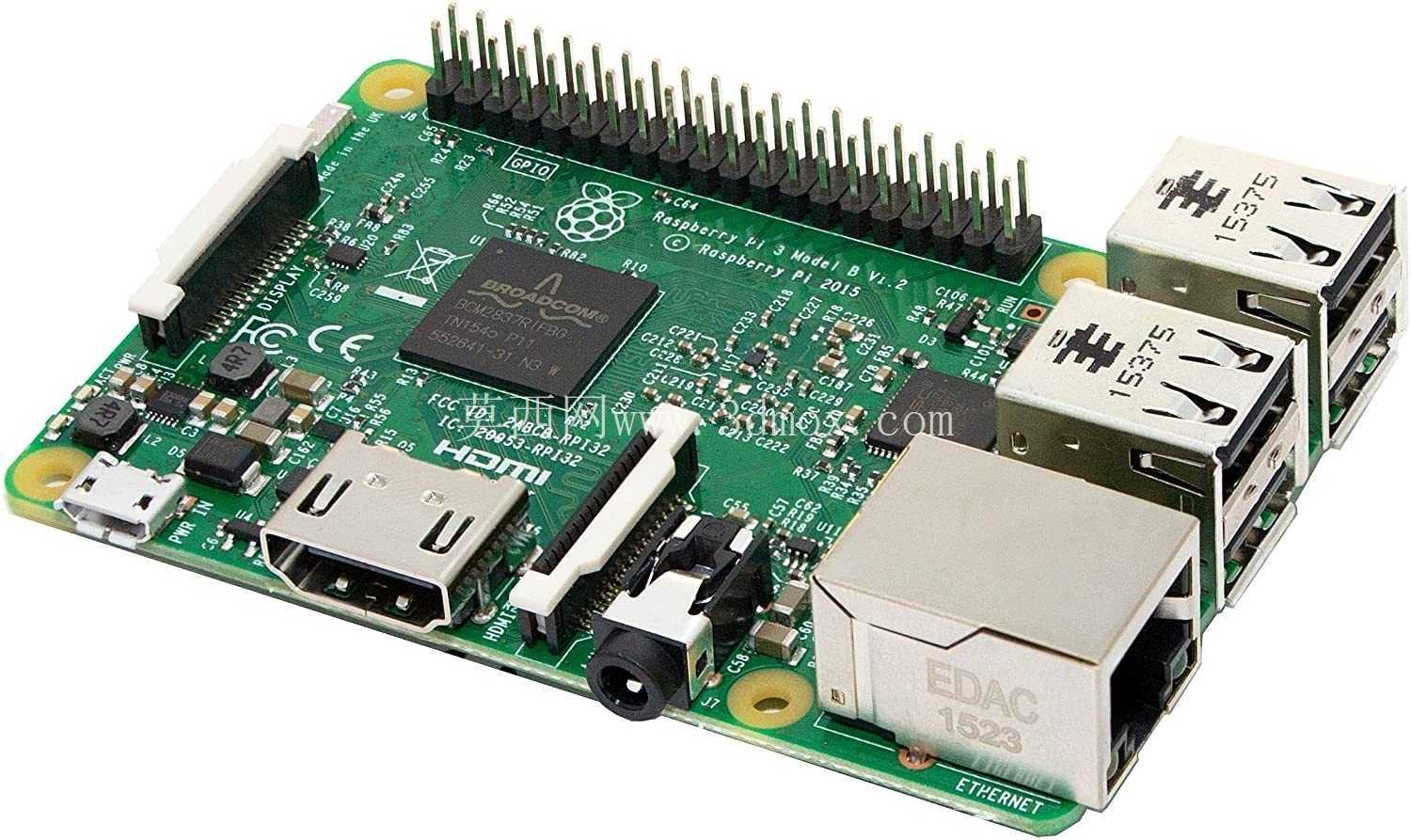

树莓派三代B型开发板精细结构建模

　　在嵌入式开发与智能硬件项目里，单板计算机的结构建模往往是整机布局的起点。这块三代B型开发板的三维结构，围绕实际装配场景展开，板卡本体采用标准信用卡级矩形轮廓，四角预留安装通孔，孔位与常见亚克力外壳、金属散热底座、DIN导轨安装支架的固定点位完全对齐，工程师在做机柜排布或手持终端外壳设计时，可直接调取板体边界做干涉校验。板上接口的空间排布是建模的重点：一侧集中布置以太网口、多组USB接口与HDMI输出口，接口端面与板边齐平，外壳开窗位置只需参照模型外凸尺寸预留公差；另一侧排布GPIO排针、显示排线座与摄像头排线座，排针引脚高度、针脚间距严格对应物理实物，堆叠扩展板时能准确判断上下层间隙，避免针脚与外壳内壁发生挤压。

　　板载核心芯片、内存颗粒与以太网控制芯片的封装外形按实际器件尺寸还原，散热片选型时可直接贴合芯片顶面轮廓，导热垫压缩量也能在装配体里模拟验证。音频接口、Micro USB供电口与Micro SD卡槽分布在板体剩余侧边，每个接口的插拔方向、外露长度都做了写实处理，做设备前面板开孔时，无需反复测量实物即可确定开孔坐标与避让区域。从设计思路来看，这类板卡模型并非单纯还原外观，而是服务于整机集成：工业数据采集网关里，它要和导轨电源、4G通信模块叠装，模型能帮工程师核算柜内纵深；教学实验平台中，它配合面包板与传感器支架排布，可提前规划走线空间；自制NAS或小型服务器场景下，硬盘与风扇的相对位置也能通过板卡模型确定连接线缆的弯折半径。板体表面丝印标识、定位孔周边的焊盘轮廓也做了对应呈现，既保证结构装配的准确性，也让三维场景下的硬件展示更贴近真实物料，为后续外壳注塑、钣金折弯或者3D打印外壳提供可靠的尺寸依据。
