赛扬N4120迷你主机铝合金外壳结构

　　该结构围绕低功耗小型计算终端的落地使用展开，外壳主体采用铝合金板材成型，适配桌面工位、设备机柜、工业控制现场、嵌入式展示终端等空间受限场景。整机没有沿用传统台式机的大箱体思路，而是把主板、存储、接口和散热通道压缩在紧凑盒体内部，既可以平放于操作台角落，也能够通过背部或底部固定件安装在显示器后方、支架侧板以及控制柜预留区域，减少现场布线和占用空间。

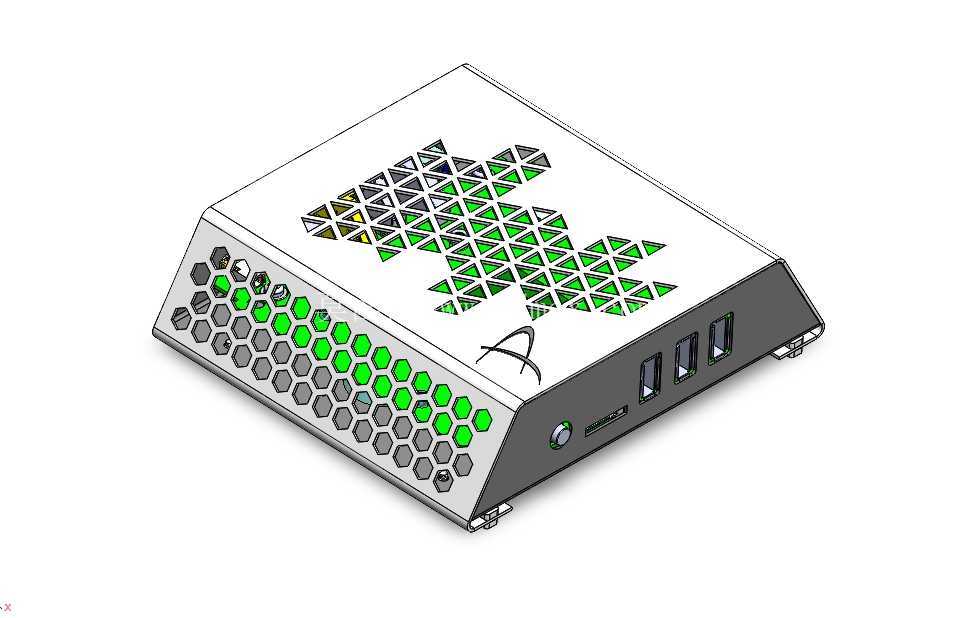

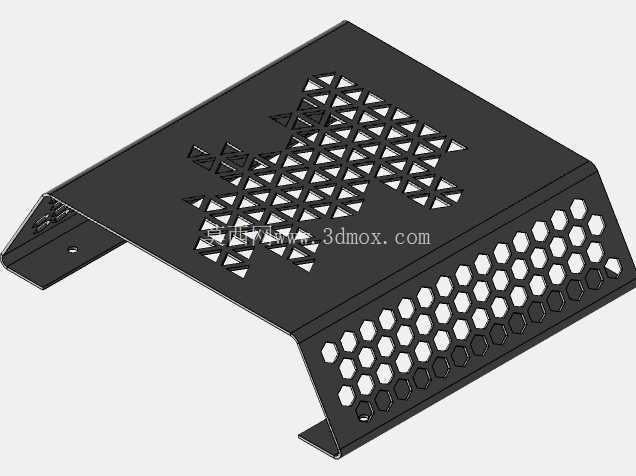

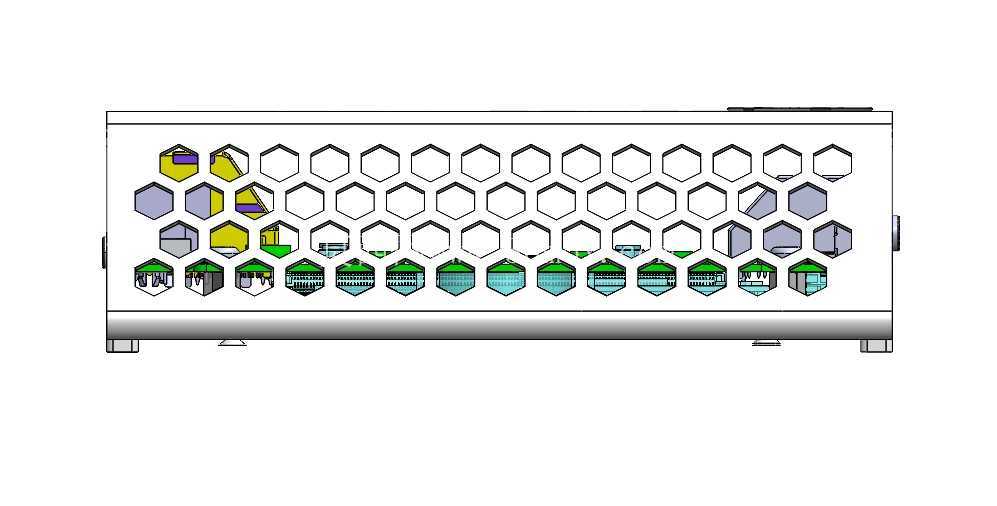

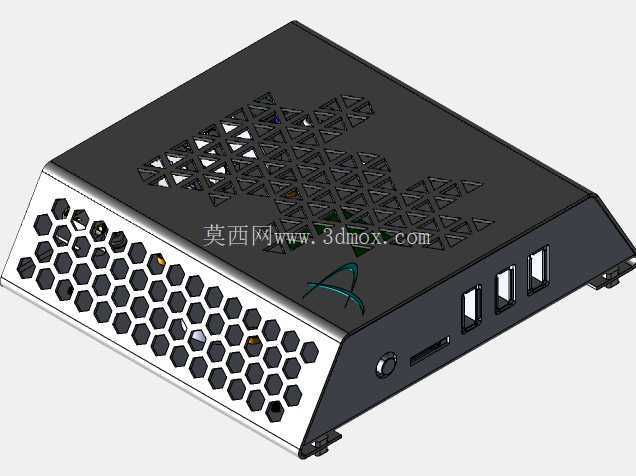

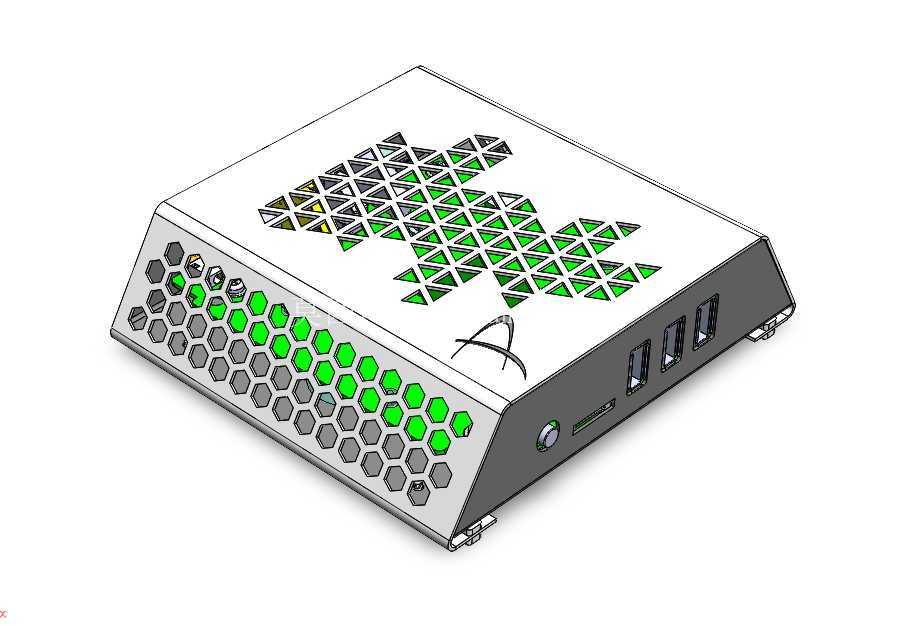

　　从结构实现看，外壳以薄板折弯、激光切割和表面喷涂为主要工艺路线。板材下料阶段需要严格控制六边形开孔、三角形装饰孔和接口窗口的位置，孔阵不仅承担外观识别作用，更直接影响内部自然对流与风扇辅助散热。前面板和侧面板的蜂窝孔分布避开主板高元件区，使气流能够从低位进入、沿发热芯片附近通过，再从上部或侧部排出；顶部三角孔区域兼顾视觉层次与热空气上升路径，建模时需要同步核对孔边到折弯线的距离，避免孔位过近造成折弯变形或强度不足。

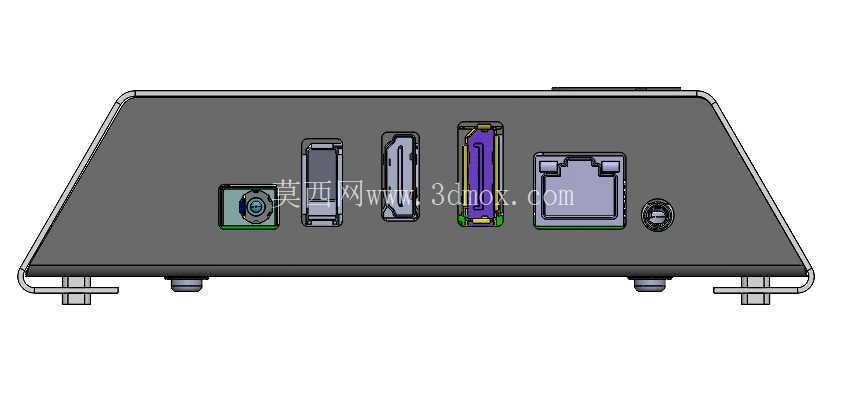

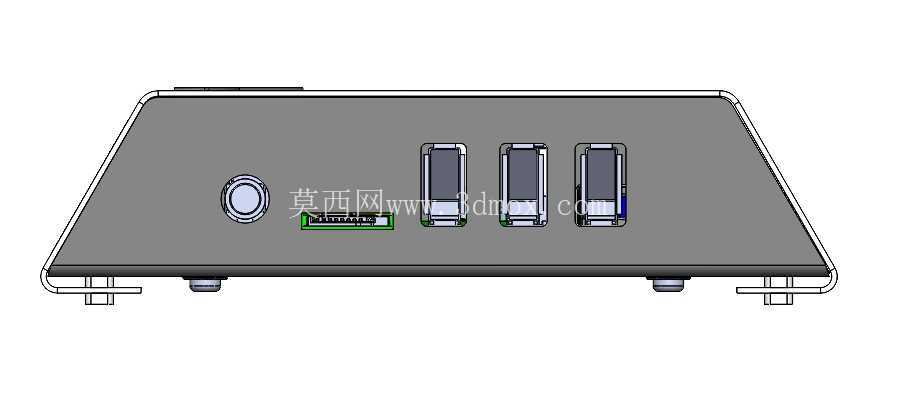

　　接口边界是这类迷你主机设计中的重点。盒体一侧集中布置USB、视频输出、网口、电源及音频等外接端口，端口开口与内部主板接口高度必须一致，装配公差需要在钣金折弯、焊接或螺接固定环节预留补偿。模型中壳体转角、底脚、螺钉柱和卡扣位置均应与主板安装孔、硬盘固定位保持干涉检查关系，尤其要关注接口插头插入后的手部操作空间，不能只满足图纸上的静态间隙。

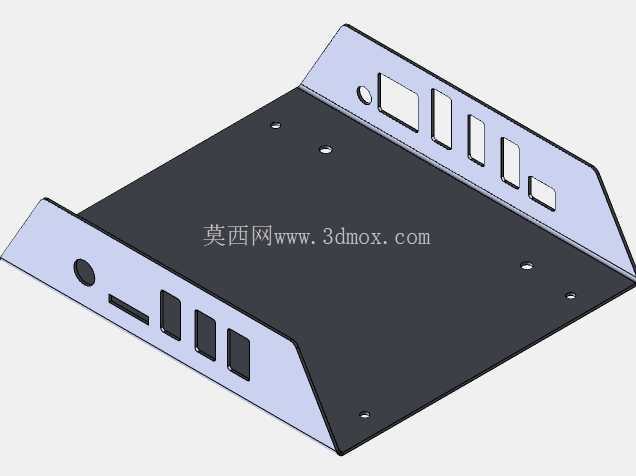

　　设计思路上，铝合金外壳兼具轻量化和导热辅助作用，表面处理后可提高耐磨和耐指纹能力。盒体内部通过螺柱、压铆件或隔离柱固定电路板，底盖与主壳体之间采用可拆卸连接，便于存储升级、灰尘清理和维护。外形尺寸需围绕Mini-ITX以下规格主板或定制小板确定，安装边界不仅包括本体长宽高，还应计入背部线缆弯折半径、侧面U盘插拔空间、底部脚垫高度以及通风孔离墙面的最小距离。若用于设备内嵌，还要在机柜开孔图中标明散热孔不可被梁架、线槽或标签遮挡，保证长期运行时热量能够持续散出。
