外六角全螺纹紧固螺栓结构设计

　　这款外六角全螺纹紧固件的建模工作，最初是在梳理减压阀阀组装配干涉问题时顺带完成的，现场拆解旧阀时发现原有锁紧螺栓的螺纹收尾段和阀盖沉孔存在3mm左右的无效啮合，反复带压启停后螺牙塑性变形，拆修时只能切割破坏，连带阀盖密封面都被撬出凹痕，因此重新梳理螺栓的完整结构逻辑。

　　从实际使用场景来看，这类螺栓覆盖的工况远不止减压阀装配：仪表柜的框架拼接、小型液压站的阀块固定、轻工输送线的护罩安装、实验台架的型材锁紧都会用到同规格外六角件，区别仅在于螺纹旋合长度和头部支承面的配合要求。建模时没有直接调用软件自带的标准件库，而是先从螺纹段的核心参数入手：牙型采用普通公制三角螺纹，牙顶预留合理的平段宽度，牙底做圆弧过渡，避免尖角应力集中，螺纹全程从螺杆末端延伸至头部支承面下方，没有预留光杆段，这样在不同厚度的被连接件上都能获得足够的啮合长度，不用针对不同板厚单独准备不同规格的螺栓。

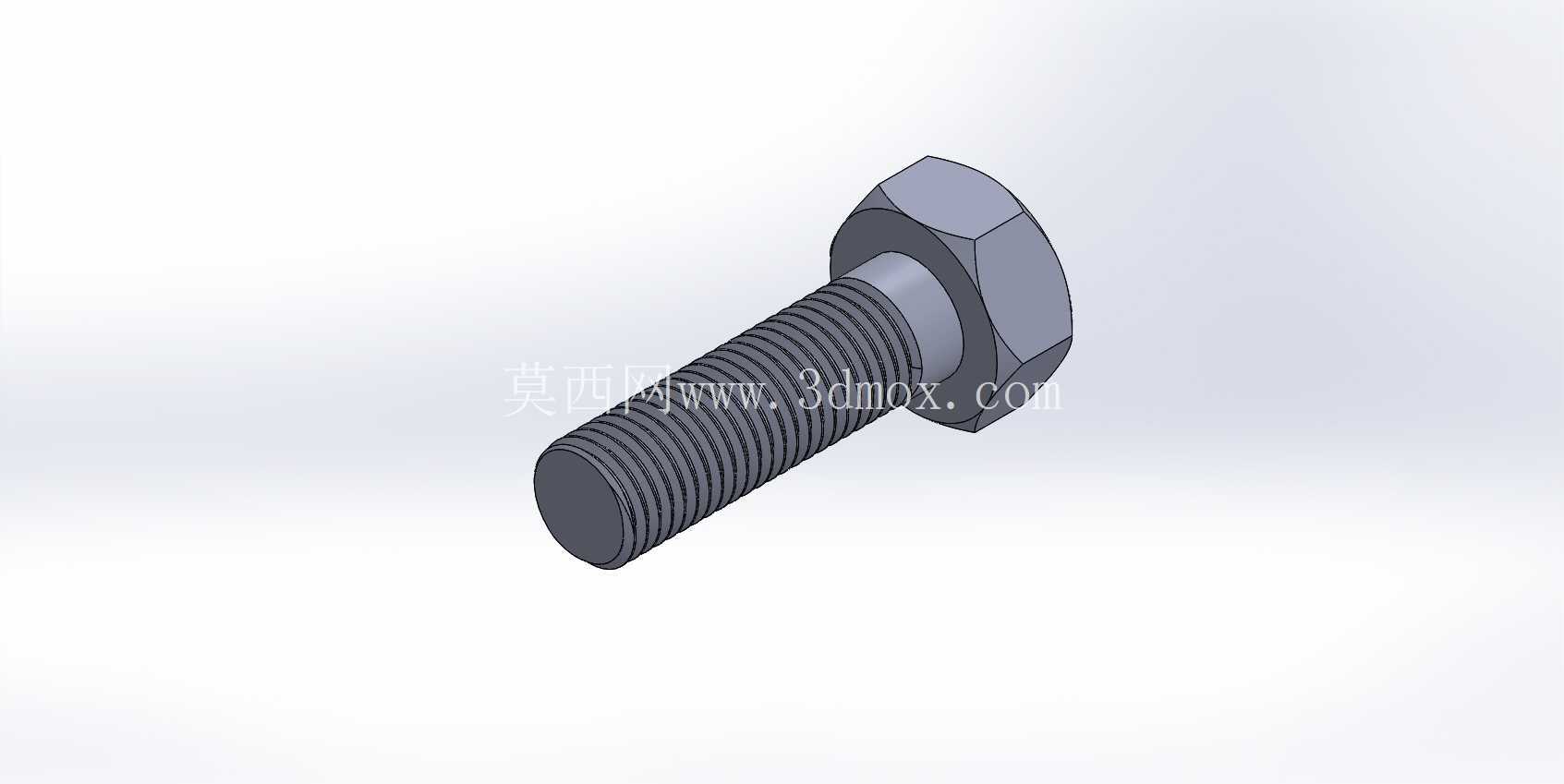

　　头部结构采用标准外六角构型，六个棱边做了小尺寸倒角，既方便扳手咬合时快速对位，也避免热处理和安装过程中棱边崩裂；头部下端和螺杆衔接的位置加工出退刀槽，槽径略小于螺纹小径，一方面给螺纹加工留出退刀空间，另一方面让头部支承面可以完全贴紧被连接件表面，不会因为螺纹牙凸起造成锁紧歪斜。螺栓末端做45度倒角，导入端收窄，穿入螺纹孔时不会刮伤内螺纹牙型，现场快速装配时不用反复对准孔位。

　　安装边界的校核是这次建模的重点：头部对边宽度、头部厚度都按照常用扳手空间预留，相邻螺栓的中心距只要大于两倍头部对边尺寸，普通开口扳手、套筒都可以正常操作，不会出现扳手互相干涉的情况；支承面的粗糙度要求控制在合理范围，既不能过于粗糙导致锁紧时摩擦力不稳定，也不需要过高的加工精度增加成本。针对减压阀这类带压设备的使用场景，建模时还特意核对了螺栓的预紧力分布：全螺纹段的柔性比带光杆的螺栓更好，多个螺栓沿阀盖圆周均匀布置时，逐次对角拧紧可以让密封垫片的压应力分布更均匀，不会出现局部压溃或者密封压合力不足的问题。

　　建模过程中把螺纹的起止位置、倒角尺寸、退刀槽参数都做成可调整的参数化特征，后续遇到不同公称直径、不同螺杆长度的需求时，只需要修改对应参数就能再生出完整模型，不用重复绘制螺旋线和牙型轮廓；装配验证时可以直接把螺栓导入阀组总成，模拟完整的穿装、拧紧行程，提前检查螺纹孔深度是否足够、头部是否和周边管路接头发生碰撞，把加工和装配阶段可能出现的干涉问题在设计阶段就排除掉。
