两针直插式线束对接连接器结构

　　这套两针线束对接结构在工业电控柜、小型实验装置、桌面DIY设备以及传感器分支线路里使用频率很高，核心作用是把电源、限位开关、指示灯、LCD模块或者小功率执行器快速接入主控板，也能在两段线束之间做可拆式过渡，避免导线直接拧接或焊接后无法维护。公母两侧采用插合锁定思路，插针间距按2.54毫米排布，两针中心距对应0.1英寸网格，和常见穿孔焊盘、面包板孔位以及低成本PCB端子区能够对齐，布线时不需要额外换算孔距。

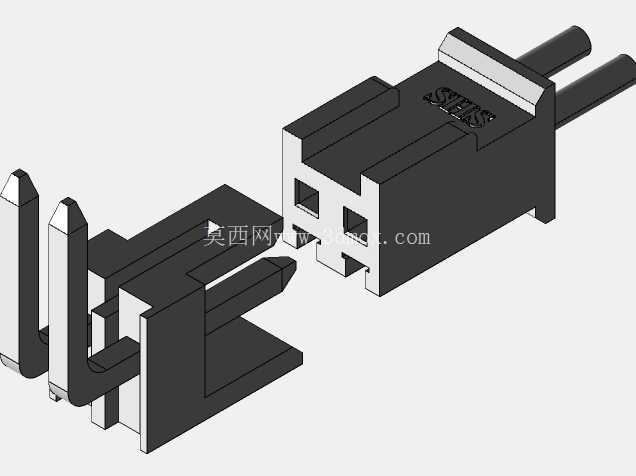

　　从装配边界看，公端为直型插针件，金属针脚可穿过电路板焊孔后波峰焊或手工焊接，塑胶本体承担定位和防斜插作用；母端与压接导线组合，线尾预留约30厘米，红黑两根线分别对应正负极或信号回路，剥线压接后再装入胶壳，检修时可以整体拔插。建模时需要重点控制塑胶壳体的导向斜面、端子腔壁厚、插针伸出长度和母端弹片避让空间，若只按外观拉伸而忽略内部腔槽，后续做干涉检查会发现端子无法落位，插合过程中也容易出现壳体顶死。

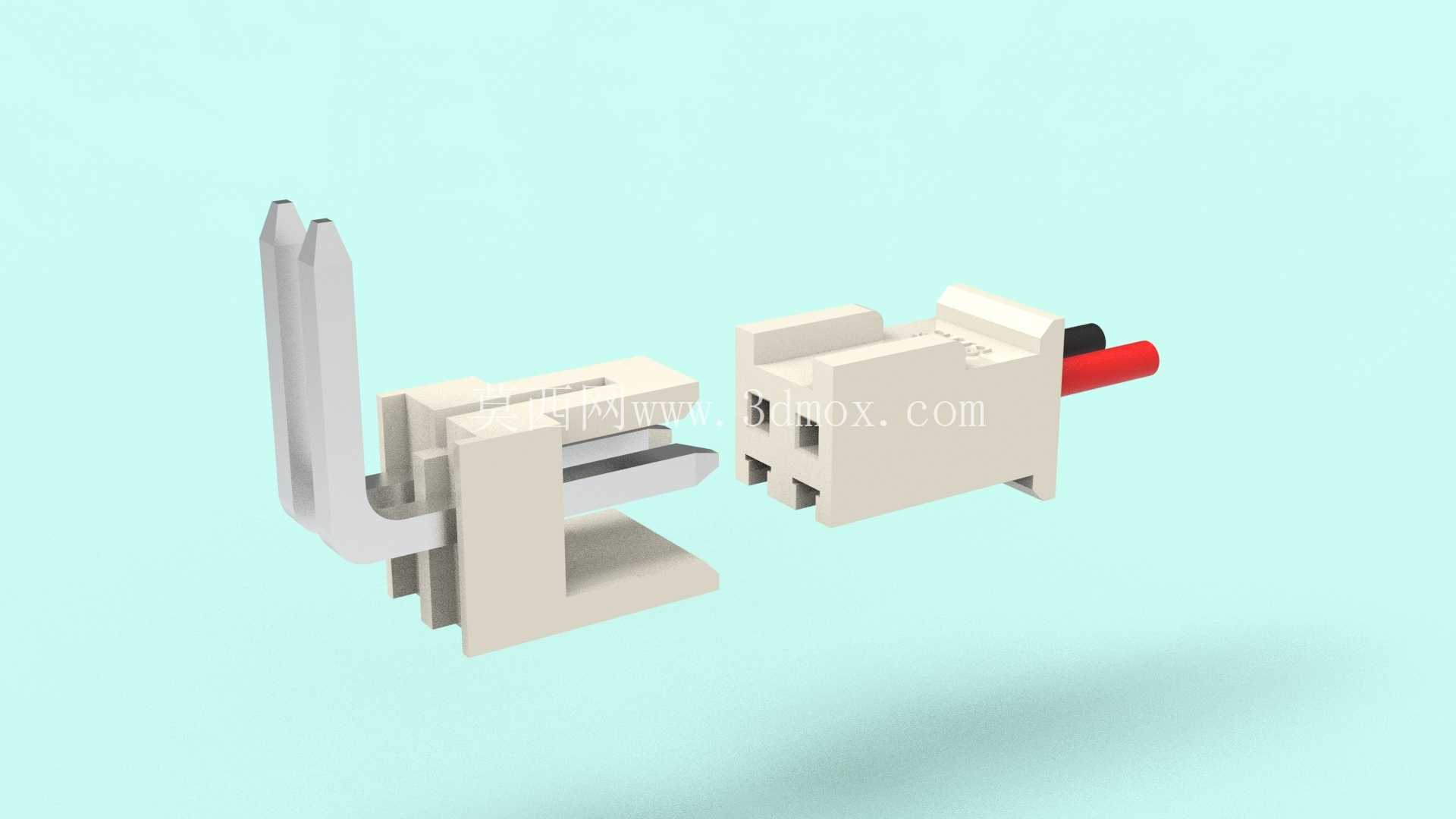

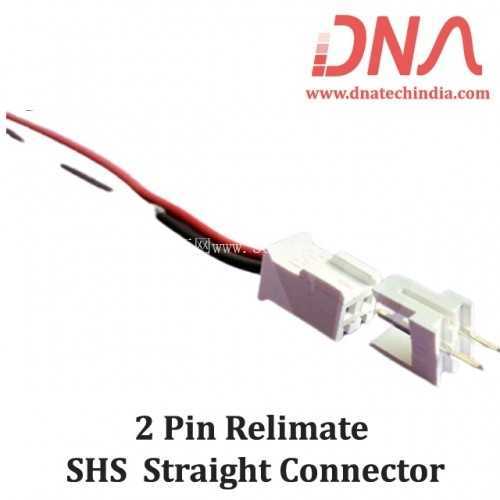

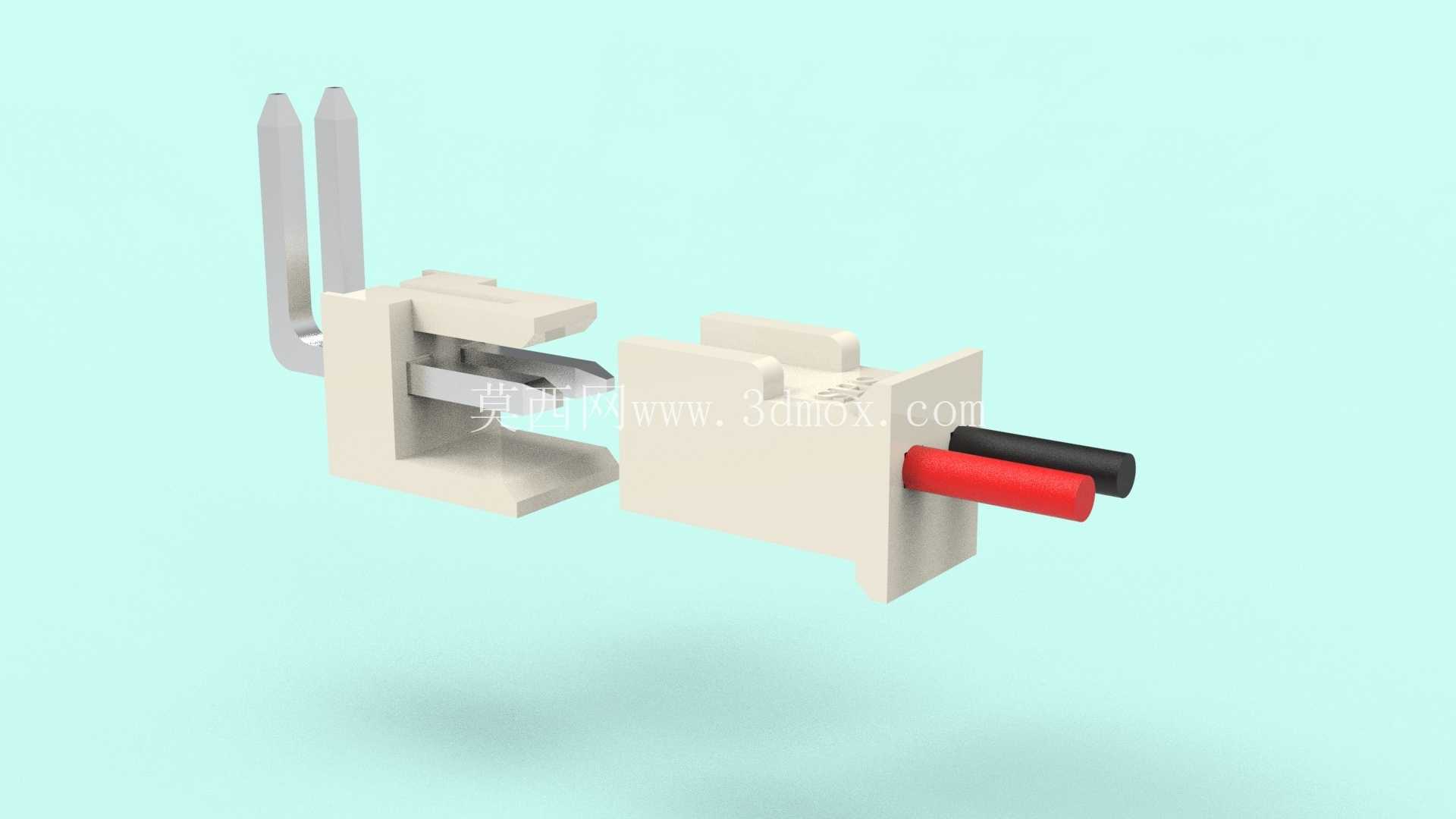

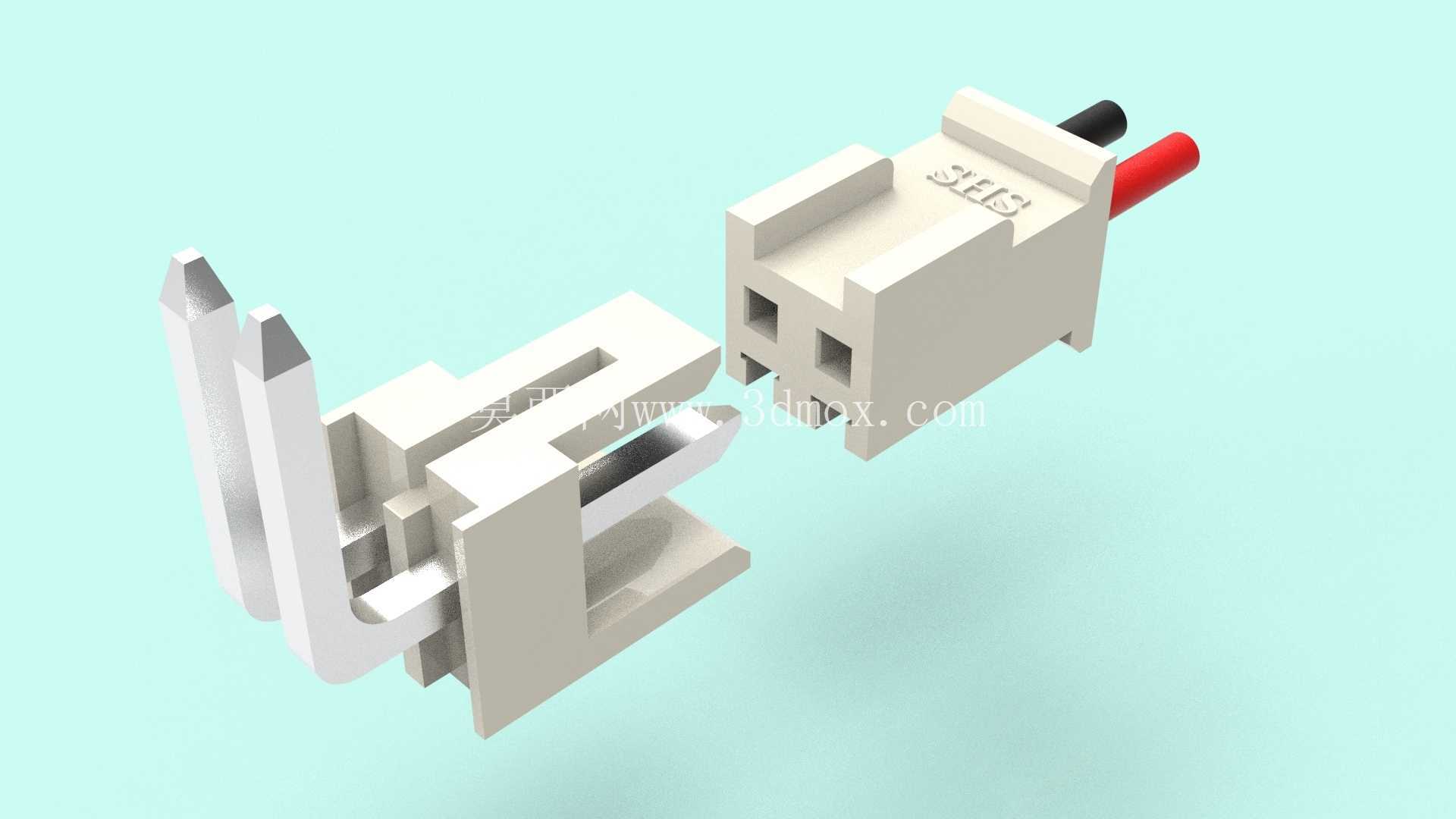

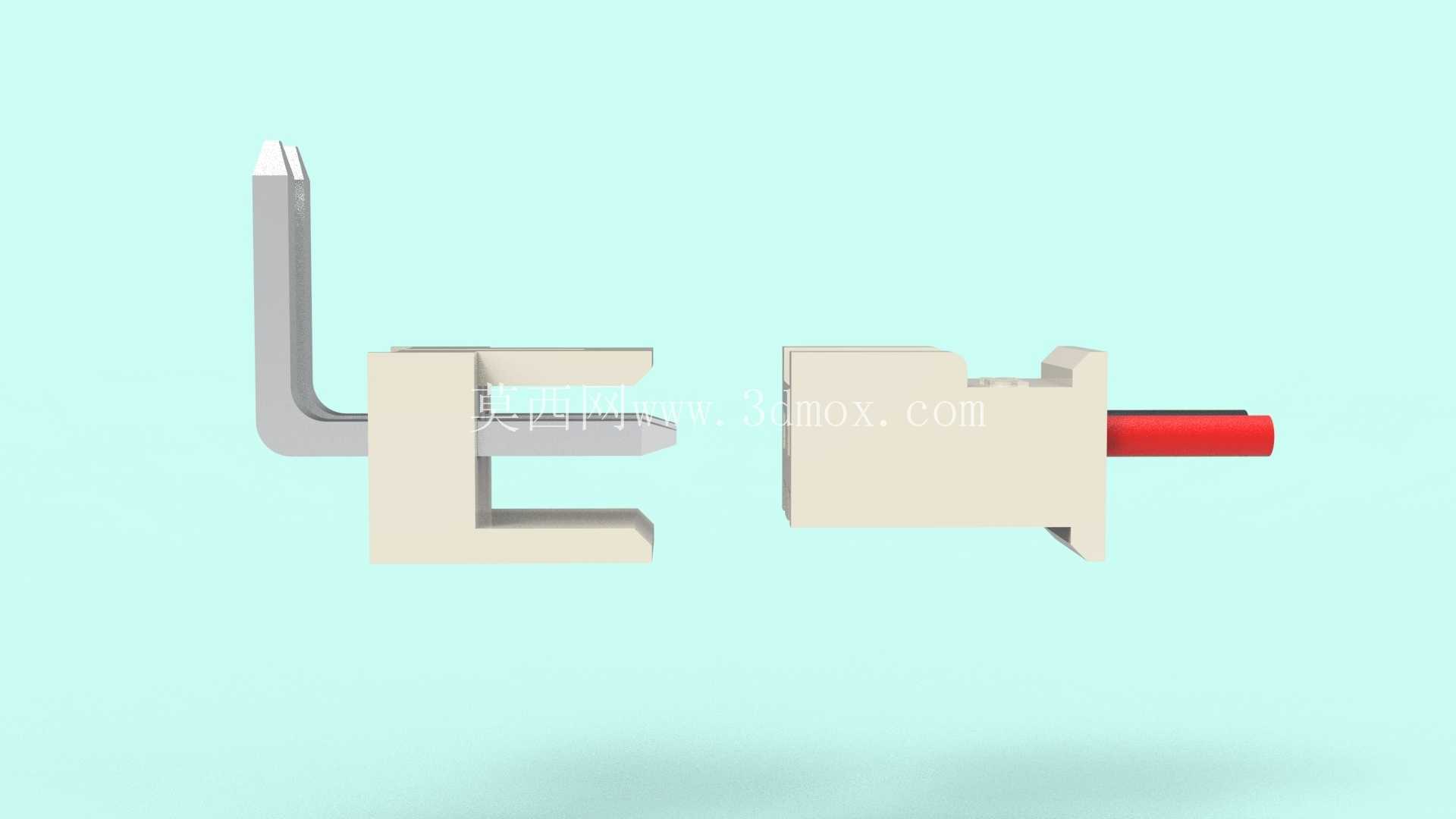

　　外形上，接头本体为浅色绝缘塑壳，公母对插后形成矩形分段轮廓，侧向出线让线束可以沿设备内壁平顺弯折；两根金属公针呈平行直针状态，母端线缆从胶壳尾部伸出，红线、黑线区分回路。安装设计时要在PCB边缘预留手指拔插空间，焊点背面避免与金属支架贴合，线束转弯处保留弯曲半径，不能把胶壳紧贴线槽拐角硬压。对于需要频繁拆装的教学平台、原型机和测试工装，这种连接器比固定式焊接端子更便于更换模块；对于小电流供电场景，2针布局足够覆盖直流电源、开关量输入和简单传感器接线。

　　结构评审时还要关注防呆特征：两针虽然数量少，但胶壳外形和插合方向应保证反向无法顺利插入，端子保持力要依靠塑胶腔体与金属弹片共同实现。三维建模过程中，公针、母端子、塑胶壳、导线应分件表达，装配状态下既要展示对插后的整体外形，也要保留内部端子对位关系，方便工程人员核对焊盘间距、出线方向和维护空间。
