可展平足球造型钣金结构设计作品

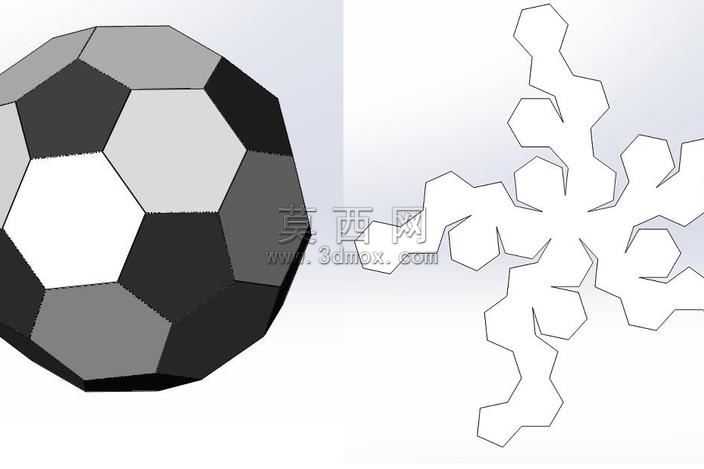

本作品为创意异形钣金结构设计，核心目标是实现足球造型的钣金件可完全展平为平面状态，突破常规封闭多面体钣金难以整体展平下料的设计难点。设计初期首先拆解传统足球的几何构成，经典足球由12块正五边形与20块正六边形面拼接而成，常规拼接方式下各面之间的折弯关系会形成封闭结构，无法通过钣金工艺的直线折弯实现整体展平，因此设计过程中重新规划了各多边形面的连接逻辑，将原本分散的五边形、六边形面通过合理的折弯边依次串联，形成连续的一体化钣金坯料排布，避免了多零件拼接带来的焊接、装配误差。建模过程中严格遵循钣金设计的工艺规范，所有折弯处预留统一的折弯半径与折弯扣除值，确保展平后的下料尺寸与折弯成型后的三维尺寸精准匹配，不会出现面与面之间错位、间隙过大无法贴合的问题。在三维建模阶段，先完成单个正五边形、正六边形的基础钣金特征创建，再通过几何约束将各面按照足球的空间位置关系依次连接，每添加一个连接面都同步验证折弯可行性与展平逻辑，反复调整相邻面之间的连接边位置，避免出现折弯干涉、展平后坯料重叠的问题。材质设置上模拟常规冷轧钢板的哑光金属质感，渲染时区分不同多边形面的灰度层次，清晰展示足球造型的块面分割效果，同时单独呈现展平后的平面坯料形态，直观展示从平面板材折弯成立体足球的完整工艺逻辑。整个结构设计无需额外拼接零件，仅通过单块板材的折弯、扣合即可成型为立体足球造型，兼具工艺演示价值与创意设计趣味性，可作为钣金折弯工艺教学、创意钣金制作的参考案例，验证了复杂曲面类多面体造型通过合理的连接规划实现一体化钣金展平的可行性，为同类异形钣金构件的设计提供了可参考的思路。
