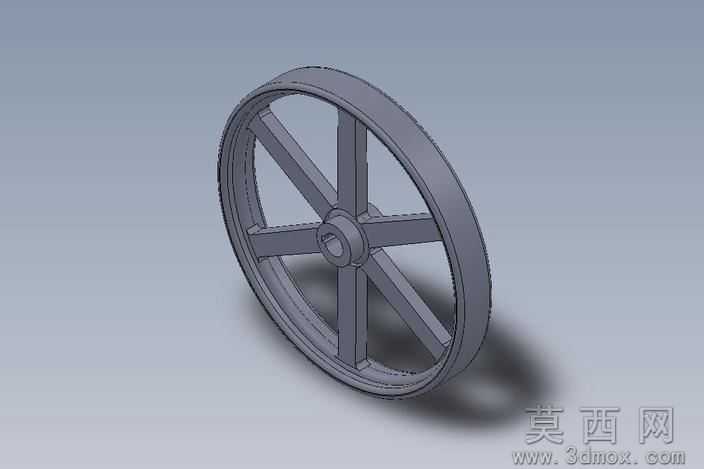

引擎用六辐式轮状飞轮结构设计

本飞轮模型采用三维参数化建模方式完成整体结构设计，建模过程中以回转类零件的成型逻辑为核心，先绘制中心轮毂的轴向截面草图，通过回转特征生成带中心安装轴孔的轮毂基体，轴孔处预留键槽结构用于和动力轴实现周向固定，保证扭矩传递过程中不会出现相对打滑的问题。在轮毂与外圈轮缘之间，设计六根等角度均匀分布的辐条结构，辐条采用矩形截面的长条状构型，每根辐条沿径向延伸，相邻辐条之间保持60度的夹角，既能够保证整体结构的支撑强度，减少轮缘运转过程中的形变，又可以合理控制飞轮整体重量，避免不必要的材料冗余。外圈轮缘采用等厚度的环形结构，轮缘的径向厚度经过参数化计算，在保证足够转动惯量的前提下，优化了整体的质量分布，让飞轮运转时的动平衡性能更优，减少高速旋转时产生的振动。建模完成后对模型进行了材质赋予与渲染处理，整体赋予金属材质，调整材质的粗糙度与反光参数，模拟铸铁类机械零件的哑光金属质感，同时添加环境光影效果，让辐条、轮毂、轮缘的结构层次更加清晰，各部分的衔接过渡处做了圆角处理，避免应力集中的问题，符合机械零件的实际加工工艺要求。整体设计围绕引擎的使用场景展开，飞轮作为引擎运转过程中的储能构件，通过自身较大的转动惯量储存动能，平衡引擎运转过程中的转速波动，让动力输出更加平稳，建模过程中所有结构尺寸都遵循机械设计的相关规范，各部分的连接结构合理，既满足功能需求，也兼顾了结构的工艺性，能够直接用于相关的结构演示、原理教学或者进一步的工程设计参考。
