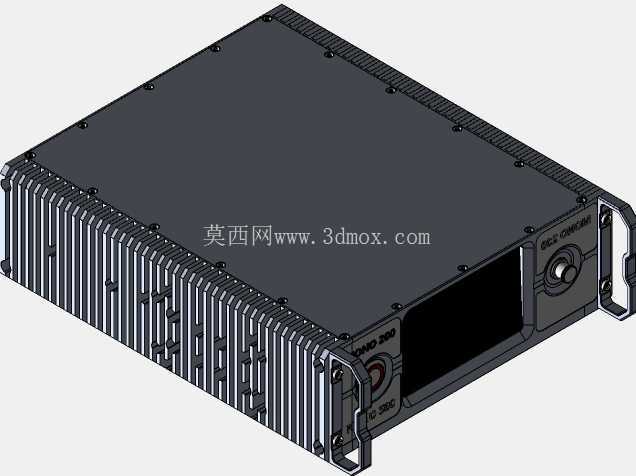

带触控屏的2U被动散热工控机箱

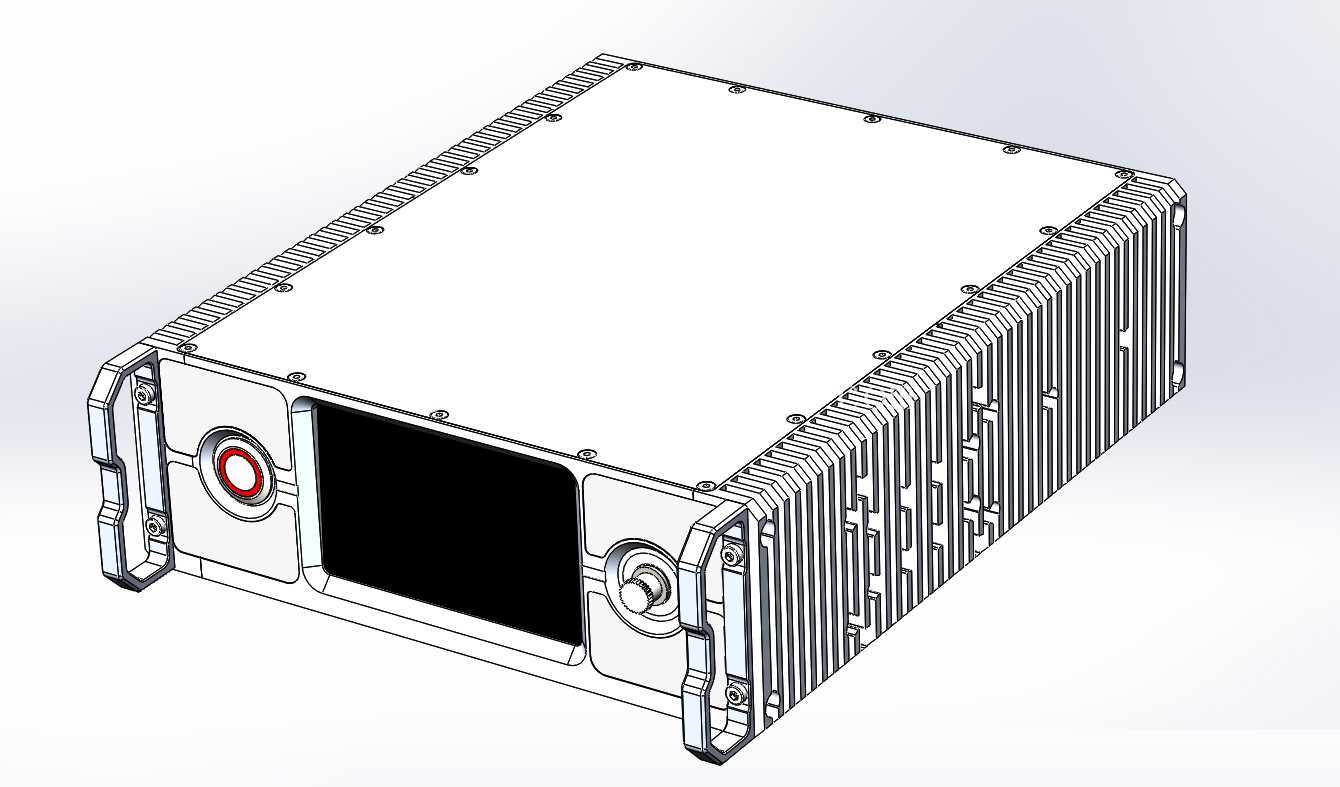

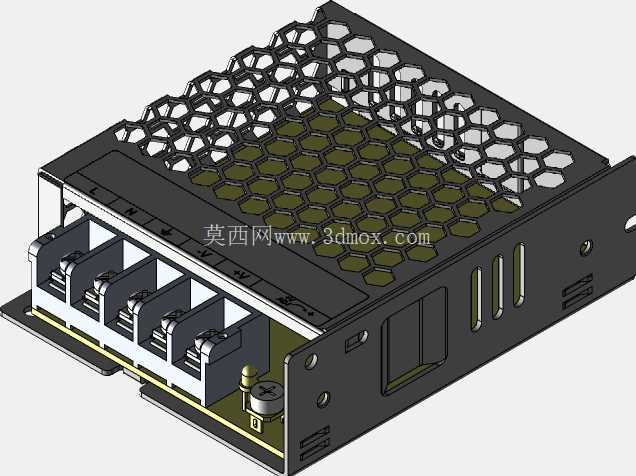

　　这款结构围绕工业现场无风扇运行需求展开，整机采用2U机架式安装边界，适配标准19英寸机柜立柱，前面板预留触控显示区域与状态指示、旋钮接口，箱体两侧及顶面一体化布置密集散热鳍片，依靠壳体大面积导热将内部板卡、电源模块的热量直接传导至外表面，通过自然对流完成散热，全程无转动部件，规避了风扇积尘、轴承失效、振动噪音等长期运行隐患，适合粉尘较大、维护频次低、对运行连续性要求高的车间测控、产线数据采集、嵌入式工控场景。

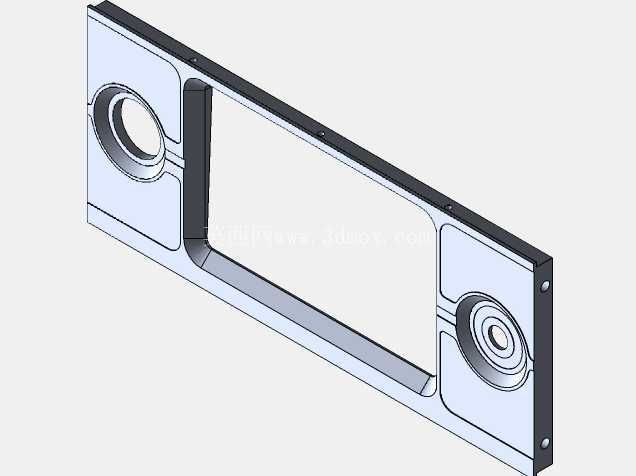

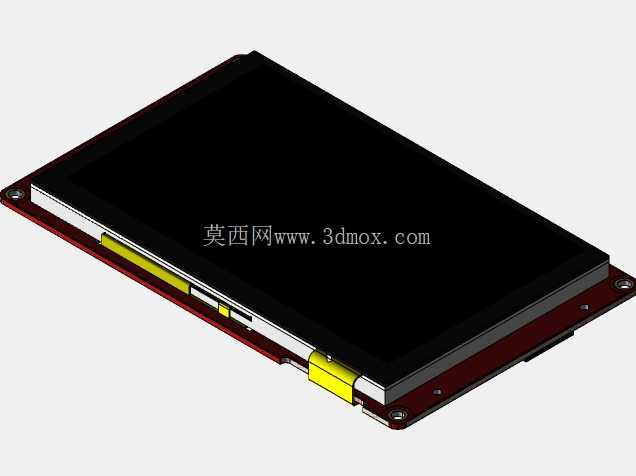

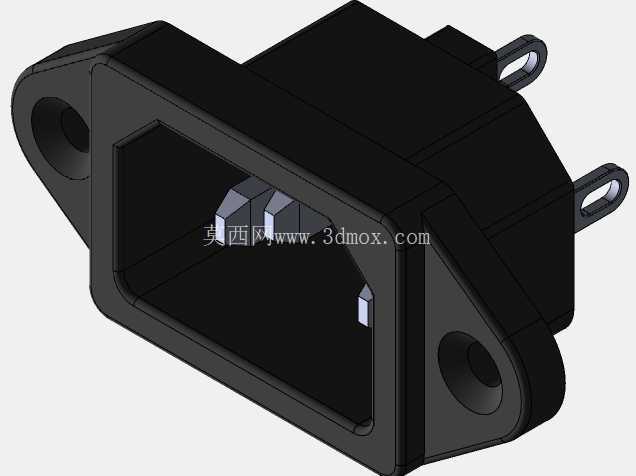

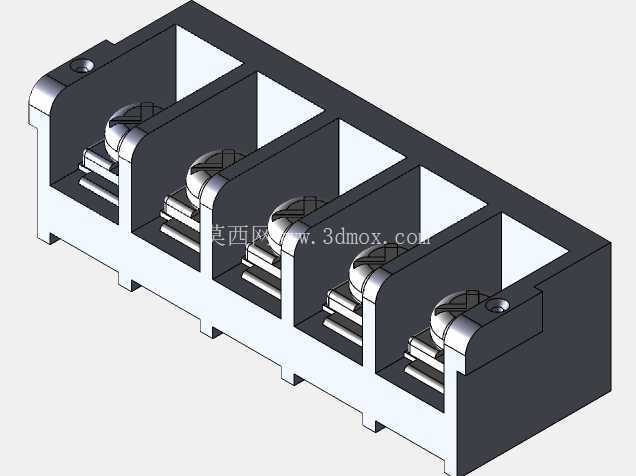

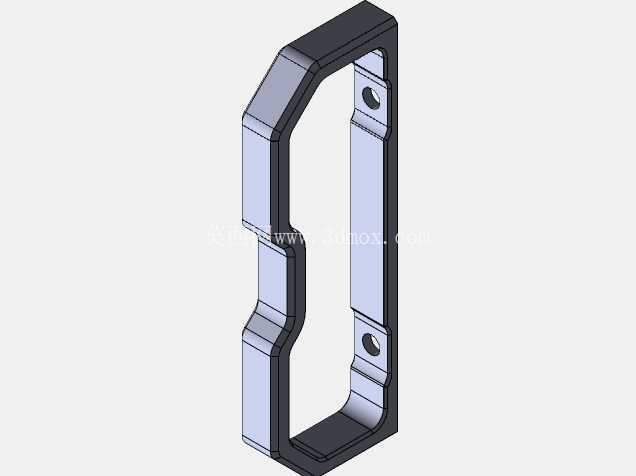

　　建模时优先处理散热路径的结构合理性：内部发热器件通过导热衬垫贴合壳体筋位，鳍片走向顺着机柜内自然气流方向布置，鳍片间距兼顾散热面积与防尘堵塞风险，外壳采用整块铝制铣削或型材拼接思路，既保证结构刚性，也减少热阻界面。前面板的触控屏嵌入沉槽，四周做密封压边，配合面板上的电源按键、接口护圈，可满足前面板防泼溅、防误触的现场使用要求；两侧安装耳带定位孔与锁紧孔，孔位匹配标准机柜方孔条，推入机柜后可直接固定，机箱深度方向预留接线弯折空间，避免背板线缆与柜门干涉。

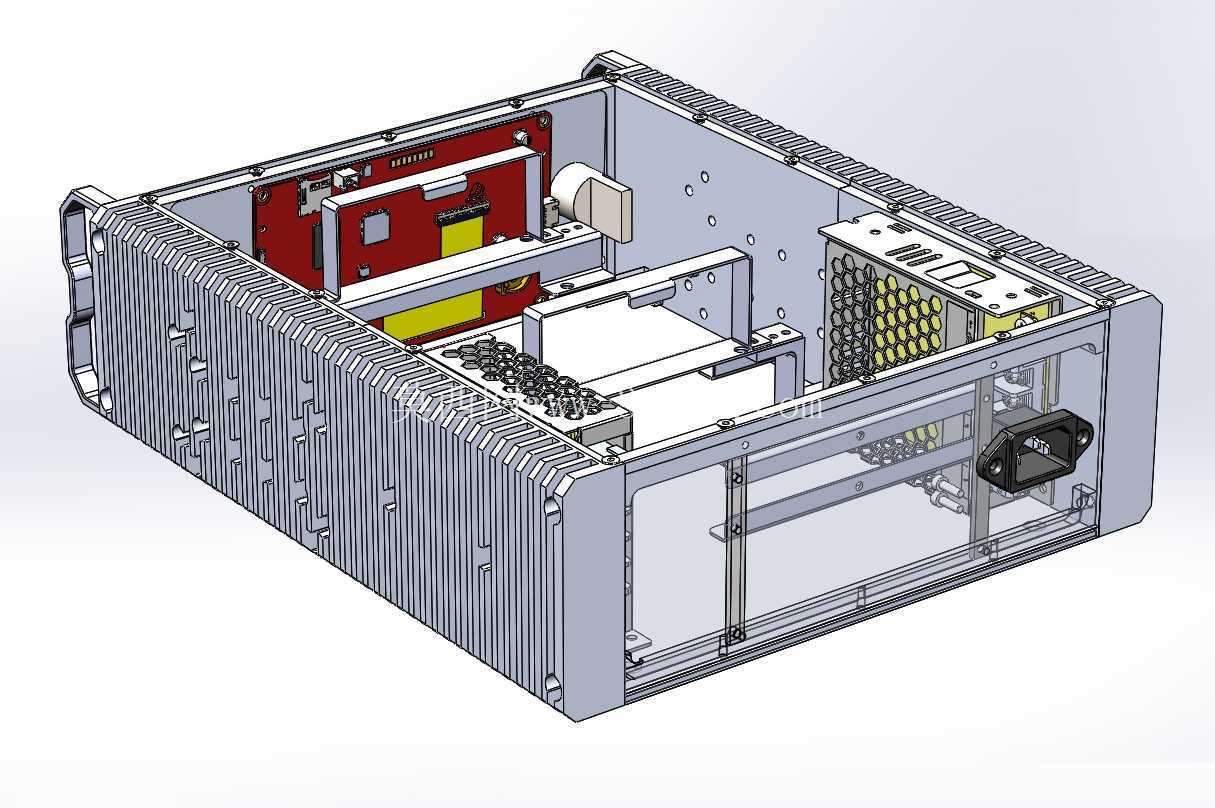

　　从装配逻辑看，壳体采用上下扣合加周向螺钉锁紧的方式，内部预留主板安装螺柱、硬盘固定位与走线卡槽，鳍片外壳同时承担加强筋作用，整机抗振动能力优于薄钣金拼装机箱。面板上的圆形指示灯开孔、旋钮安装座均做同轴定位设计，保证装配后外观平齐；散热鳍片根部做圆角过渡，既避免加工应力集中，也扩大导热接触面积。这类被动冷却机箱在选型时需核对内部器件总功耗与壳体散热能力的匹配，建模阶段可同步校核鳍片总面积、安装孔位与外接模块的干涉情况，为后续钣金加工、型材开模及整机热仿真提供完整的结构参照，触控屏的集成也省去了外接显示器的空间占用，让单机即可完成本地参数设置与状态查看。
