标准19英寸2U机架式通讯设备机箱结构

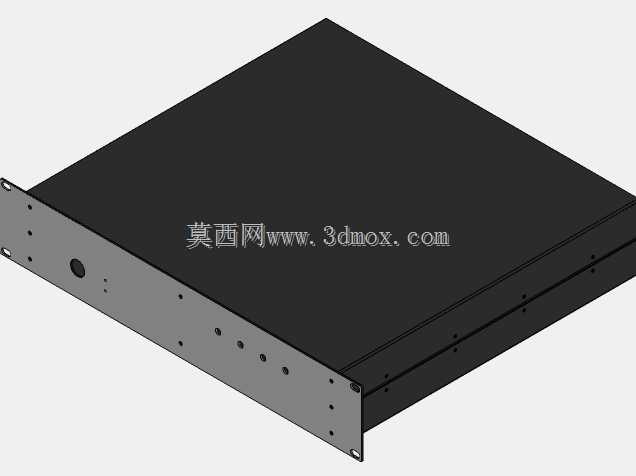

在机房设备部署、工业通讯组网、弱电系统集成场景中，机架式设备的安装兼容性直接决定了机柜空间利用率与后期运维效率，这款2U规格的19英寸机箱正是为标准机柜安装场景设计的承载结构。从安装边界来看，其严格遵循19英寸机架的安装孔位规范，宽度适配标准机柜立柱间距，高度对应2U机架单元尺寸，深度可适配多数常规壁挂、落地机柜的内部纵深要求，安装耳上预留的固定孔位与机柜立柱的方孔、圆孔安装位完全匹配，无需额外转接件即可完成上架固定，能有效避免非标机箱上架时需要扩孔、加装转接支架的麻烦。

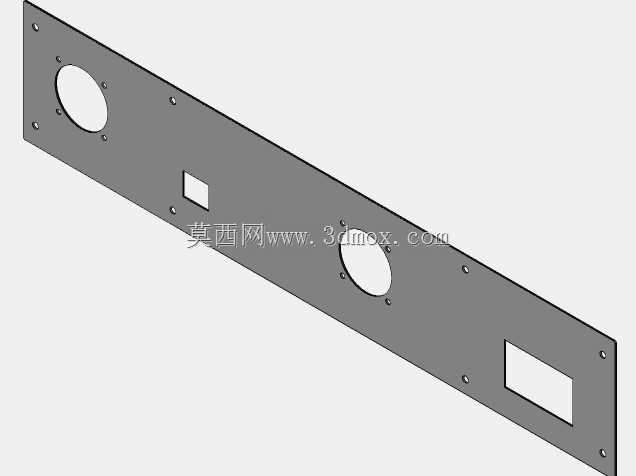

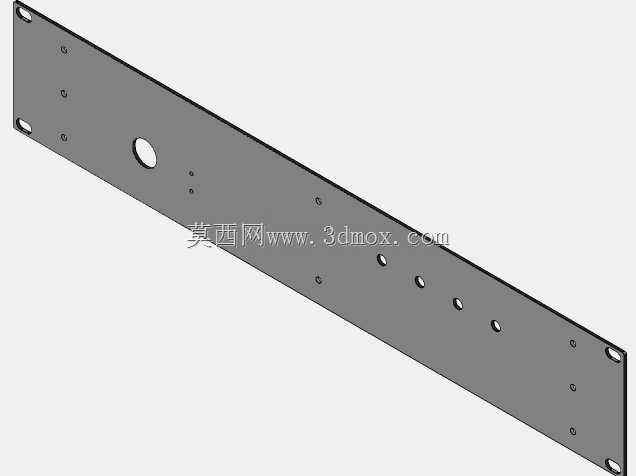

从实际用途出发，这款机箱可作为工业交换机、机架式服务器、通讯网关、音视频矩阵、工业控制主机等标准机架设备的外壳载体，为内部的PCB板卡、电源模块、散热组件、接线端子提供物理防护与电磁屏蔽基础。结构设计上采用钣金折弯拼接的工艺思路，主体板材选用常规冷轧钢板，折弯处预留了足够的工艺圆角，避免生产过程中出现开裂问题，同时所有拼接边都做了压边处理，既提升壳体整体刚性，也能减少拼接缝隙，降低电磁泄漏的可能。前面板区域预留了指示灯开孔、操作按键安装位、复位孔以及必要的接口扩展位，可根据不同内置设备的需求灵活调整开孔位置与尺寸；机箱两侧与后部预留了散热通风孔的设计空间，可根据设备功耗选择自然散热或加装轴流风扇的散热方案，后部对应电源接口、信号接口、接地端子的位置也做了避让设计，方便内部线缆的排布与固定。

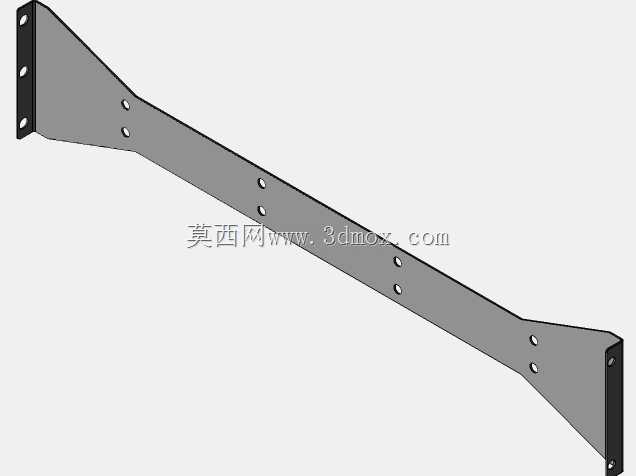

设计过程中充分考虑了生产加工的便利性，所有折弯尺寸都预留了合理的公差余量，避免板材折弯后出现尺寸超差无法装配的问题，内部预留的板卡安装柱、导轨固定位都采用统一的孔位规格，可适配不同尺寸的内置功能模块，同时机箱上下盖采用快拆式的固定结构，后期运维时无需完全拆下机箱即可完成内部模块的检修更换，大幅降低现场运维的操作难度。壳体表面采用哑光喷塑处理，既提升外壳的耐刮擦、耐腐蚀性能，也能避免机房灯光照射产生反光干扰运维人员操作，整体结构无多余的外凸部件，上架后与相邻设备之间不会产生安装干涉，能充分利用机柜的每一寸安装空间，适合多设备密集部署的数据机房、工业控制机柜、通讯基站机柜等场景使用。
