计算机机箱PCI扩展槽位金属挡片

　　台式计算机机箱后侧的扩展槽位，在未安装独立板卡时需要用金属挡片封闭，这块PCI空白挡板就是对应槽位的封堵零件。日常装机、工控机组态、服务器扩容场景里，空置槽位如果直接敞开，机箱内部的风道会被打乱，灰尘、蚊虫也容易从长条形开口进入，电磁屏蔽同样会出现缺口，因此这类看似不起眼的钣金小件，在整机结构里承担着很实际的作用。

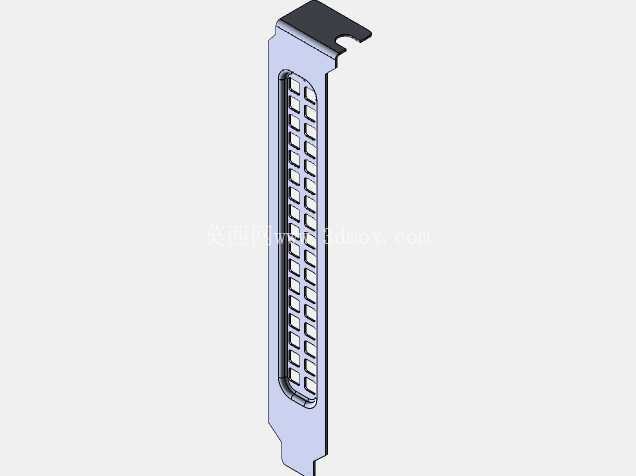

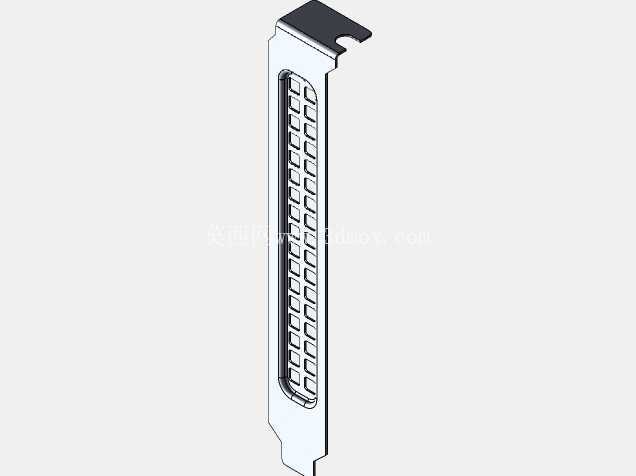

　　从结构形态看，零件主体是薄金属板冲压成型的长条形竖片，上部带有弯折的固定耳，耳上开出卡口，用来卡在机箱后侧的卡槽凸位上，配合机箱自带的快拆卡扣或者一颗固定螺丝，就能把整片挡板牢牢压在机箱框架上。挡板主体区域排布了整齐的通风格栅，栅格由多列方形小孔组成，既保证槽位封闭后仍有一定的通风余量，又不会留出过大空隙让异物窜入机箱。板片下端做了收窄的插舌，装配时直接插入机箱底部对应的定位槽，上端卡入顶部卡位，整个安装过程不需要额外复杂工装。

　　设计这类挡板时，首先要匹配标准PCI槽位的开口边界：高度方向要完全覆盖机箱后侧扩展槽的通长开口，宽度方向与单条槽位的间距对齐，保证相邻槽位安装板卡或者其他挡板时互不干涉。上部弯折边的角度、卡口的位置尺寸，都要和机箱钣金框架的卡槽公差配合，过松会出现挡板晃动、电磁密封不严，过紧则会导致装配时卡入困难，批量装机时影响工位效率。格栅区域的开孔率需要平衡通风与屏蔽：开孔过小会削弱空置槽位附近的散热气流，开孔过大则电磁泄漏量上升，也容易让较大的灰尘颗粒直接进入。板件边缘都做了折边或者钝化处理，避免装配人员徒手操作时被锐边划伤。

　　在三维建模过程中，这类钣金件要重点还原冲压折弯的工艺特征：固定耳的折弯圆角、板厚的均匀一致性、格栅孔的阵列间距、下端插舌的斜度，都需要按照实际钣金加工逻辑搭建，不能只做外观示意。装配验证时，可以把挡板代入机箱整机的后侧框架，检查上端卡口是否顺利落位、下端插舌是否完全插入定位槽、挡板外表面是否和机箱后侧立面齐平，不会突出或者凹陷影响整机外观。对于工控机箱、商用台式机、DIY机箱等不同产品，挡板的表面处理可以选用镀锌原色、喷黑塑等不同工艺，结构主体尺寸则遵循通用扩展槽规范，具备很强的互换性，备件替换时不需要重新修改机箱结构，直接取用对应规格的空白挡片即可完成空置槽位的封堵。
