十六英寸多孔定位安装立柱结构

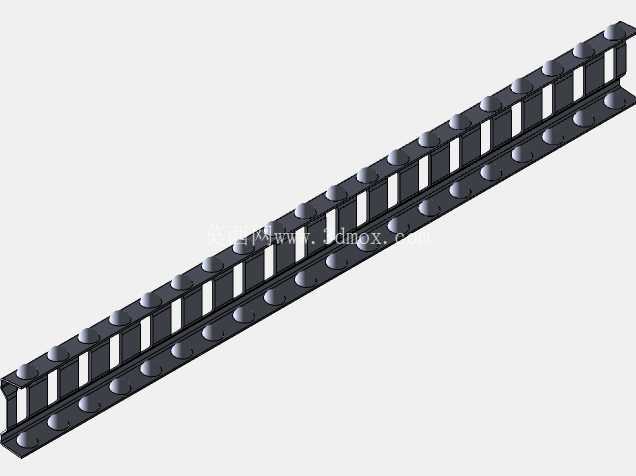

　　这根细长型多孔定位件主要面向工位搭建、实验台架、小型工装夹具以及设备外侧附件安装场景，用来承担沿竖直方向连续调节的基准支撑任务。长条本体采用窄幅矩形截面，整体长度对应十六英寸规格，截面宽度控制在四十五毫米量级，既保留足够的抗弯刚度，又不会在密集排布时占用过多安装空间。沿长度方向等距布置的圆形孔位是该件的核心特征，孔位贯穿本体正面，形成连续的高度调节序列；现场装配时，附件支臂、传感器支架、限位挡块、管路卡箍或轻型操作面板都可以通过螺栓在不同孔位快速固定，调整过程不需要重新划线钻孔，能够明显缩短台架改型和工位换型的准备时间。

　　从结构思路上看，该件没有采用复杂的异形截面，而是依靠规则孔阵与平直长边来保证互换性。长条两侧边缘保持平行，端面与长度方向垂直，便于多根立柱并排使用时形成统一安装基准；孔位中心相对侧边保持一致距离，使配套件在不同高度切换时不会出现横向偏移。对于需要频繁变更夹持高度的检测工位，立柱可作为竖直导装骨架，与底部底板或横向横梁组合，形成开放式框架；对于阀门、仪表附近的辅助安装，也可利用其多孔特征固定小尺寸接管、指示牌或接近开关，避免在设备主体表面额外焊接。

　　安装边界方面，细长比例决定了它更适合承受轻中型侧向载荷，选型时需要关注固定端数量和悬臂长度。若仅在下端单点固定，上方附件应尽量贴近立柱面布置，以减小偏心弯矩；当用于支撑较重模块时，可在中部或上端增加横向连接，使立柱由悬臂状态转为多点约束。孔阵间距为附件高度调节提供离散档位，配套螺栓穿过孔位后由背面螺母或预设锁紧件压紧，装配后应检查长条是否保持直线，避免因单侧过紧造成局部弯曲。

　　三维建模时，长条本体可按矩形拉伸建立，再以阵列方式生成贯穿孔，重点控制孔距、边距和端面垂直度。圆角、倒角以及孔口细节需要结合实际加工方式保留，便于后续出工程图和干涉检查。将该件放入台架总成后，还可同步验证螺栓操作空间、附件移动行程以及相邻管线距离，使定位立柱在可调性、刚度和安装便利性之间取得平衡。
