台式电脑机箱轴流散热风扇结构

　　该结构对应台式计算机内部常见的方形框架轴流风冷部件，主要用于机箱通风、CPU散热器配套、电源风道以及工控机柜局部散热。实际装机时，风扇通常安装在机箱进风位、排风位或散热器鳍片侧，通过持续推动空气穿过狭窄通道，把板卡、功率器件和鳍片表面的热量带走。相比被动散热，轴流风扇能够在有限厚度内建立稳定风量，适合电子设备内部空间紧凑、开孔位置固定的场景。

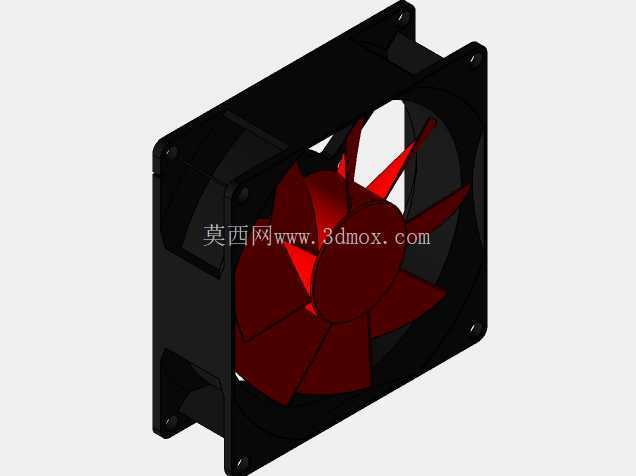

　　外形采用标准方形外框，四角预留安装孔位，便于使用自攻螺钉、橡胶钉或减震胶钉固定。框架边界决定了风扇在机箱中的占位，选型时需要同时核对外框边长、整体厚度、螺钉孔间距以及接线出线方向，避免与内存条、显卡、水冷管或机箱加强筋发生干涉。扇叶位于框体内部，外圈与框壁之间保留较小径向间隙，这样可以减少叶尖回流，提高送风效率；框架四角的实体区域承担安装载荷，中间风道区域则尽量保持通透。

　　扇叶采用多叶片轴流布局，叶片从轮毂向外缘平滑延伸，叶根区域厚度较大，用于承受旋转时的离心力和气动交变载荷；叶尖区域相对较薄，有利于降低切入气流时的噪声。叶片表面带有明显扭角，不同半径处的安装角并不相同，这种设计思路是为了让轮毂附近和外缘附近的气流速度更加协调，减少局部湍流。轮毂中心形成较大的实体回转体，既为电机安装提供空间，也能改善叶片根部的受力过渡。

　　从结构建模角度看，外框、扇叶和轮毂需要分别建立清晰的装配关系。外框重点保证安装孔同轴、框面平面度以及风道内壁顺滑；扇叶则要关注叶型曲面连续性、旋转阵列一致性和动平衡余量。实际工程中，扇叶与外框不能发生擦碰，旋转包络圆必须小于框内有效风道直径，同时还要预留装配公差和长期运转后的变形空间。框架一侧通常设置支撑筋或电机固定结构，用于承托内部电机，筋条数量和位置会影响气流导向，也会改变噪声频谱。

　　在设备应用中，这类风扇并不追求高压比，而是强调中等风量、低噪声和长周期稳定运行。机箱风道设计时，进风与排风风扇需要形成方向一致的气流路径，避免冷风尚未经过发热区域就被短路排出。若用于散热器配套，风扇与鳍片之间的距离、压紧方式和防震垫都会影响振动传递。模型结构保留了方形安装框、圆角过渡、角部安装孔、轮毂和多片扭叶等关键特征，能够用于电子设备散热布局校核、风扇装配干涉检查以及风冷部件结构展示。
