台达60毫米双滚珠轴流散热风扇结构

　　该结构对应电子设备内部常用的60毫米方形轴流散热风机，主要服务于服务器电源模块、工控机、通信机柜、变频器、储能变流器以及高密度计算设备的强制风冷场景。此类部件在整机热设计中承担把发热元件周围热空气快速排出的作用，通常布置在机箱侧壁、电源风道、散热器后方或机柜进排风位置，通过持续建立定向气流，降低功率器件、电容、电感、PCB板卡及连接器周围的温升。

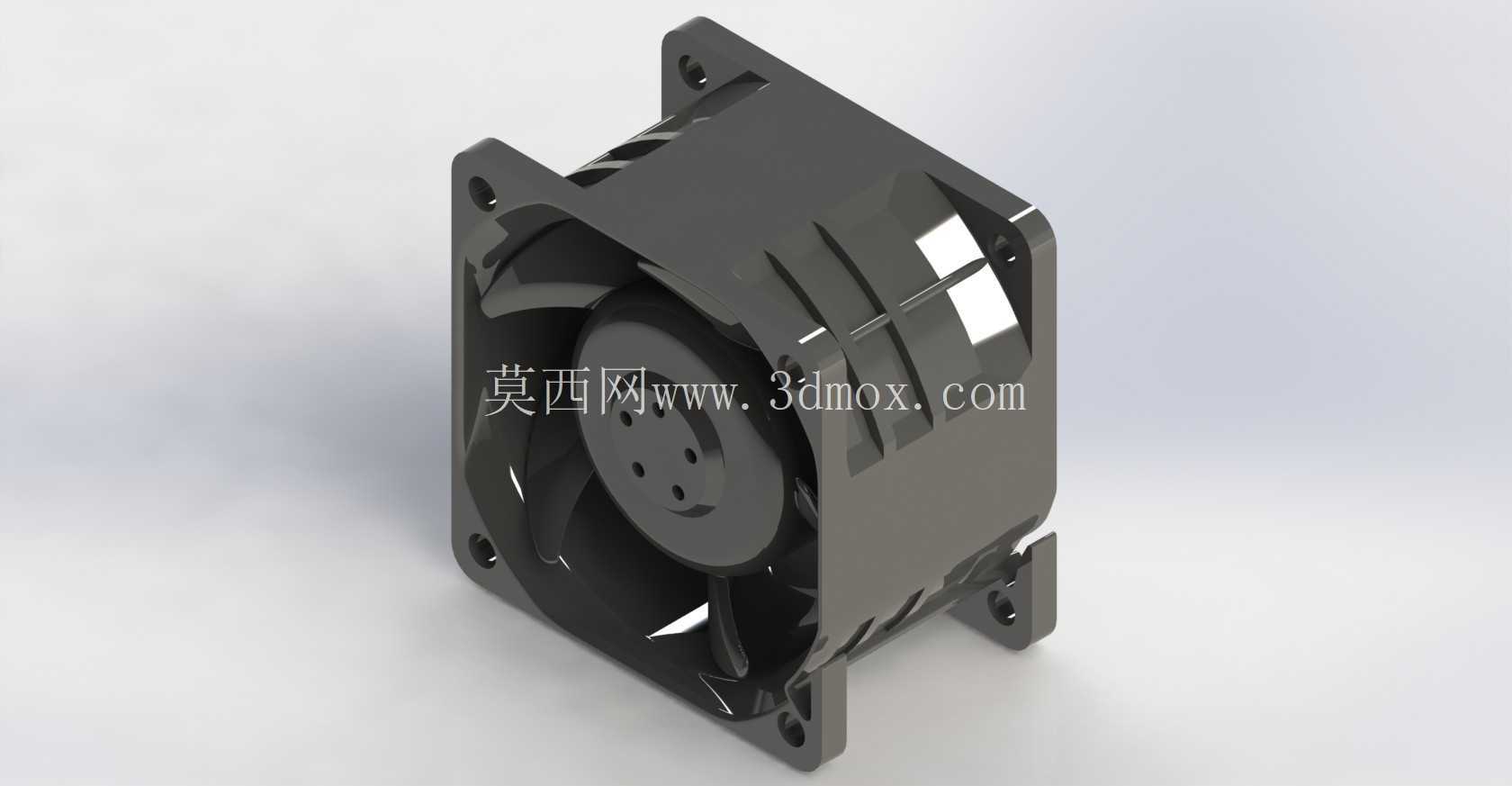

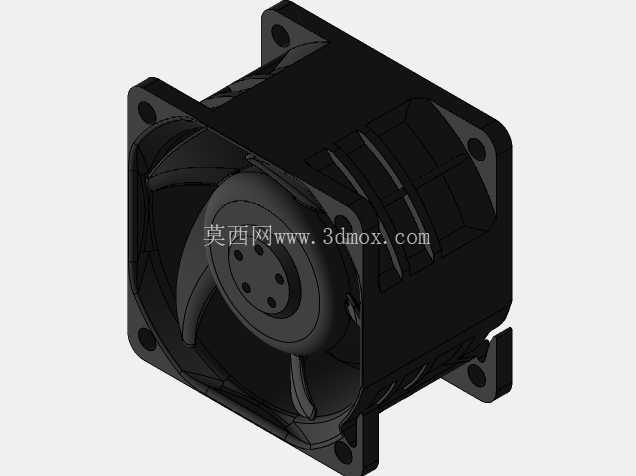

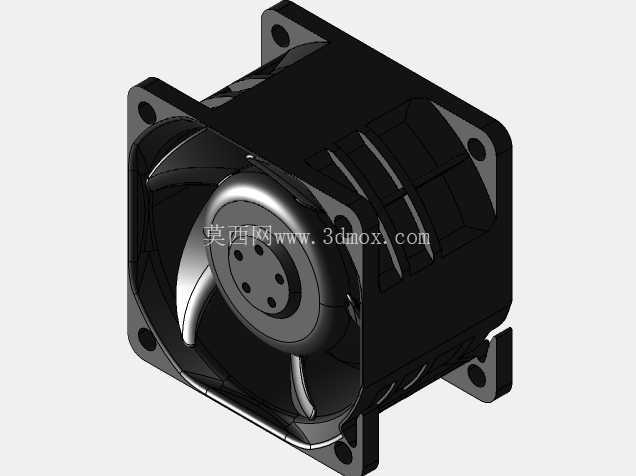

　　从外形边界看，风机采用紧凑型方形外框，安装孔位于四角凸耳区域，适合在狭小设备空间内进行螺钉固定。外框厚度与60毫米级高风压风扇相匹配，能够在有限截面内形成较稳定的风道。建模时需要重点保留外框轮廓、角部安装孔、扇叶曲面、轮毂、电机容纳腔、侧向加强筋以及出线或接口周边结构。对于设备布局工程师而言，这些边界直接决定风扇与钣金支架、塑料风道、防尘网、散热器鳍片之间的干涉关系，也影响维护拆装时手指和工具的操作空间。

　　扇叶部分采用轴流式叶片布局，叶片沿轮毂周向分布，叶型带有扭转和弯曲特征。这样的造型并非单纯为了外观，而是为了在旋转时对空气产生连续推升作用，使气流沿风扇轴向通过。轮毂中心区域用于容纳电机、轴承和驱动电路，外轮廓需要与叶根平滑过渡，以减少入口处涡流。外框内侧的导风壁面对气流具有约束作用，可抑制叶片尖端附近的空气回流；框体上的加强筋和局部加厚区域，则用于承受振动、螺钉锁紧力以及长期运行中的结构疲劳。

　　在结构设计思路上，这类风扇需要兼顾风量、风压、噪声和安装可靠性。高功率密度设备往往阻力较大，气流穿过散热鳍片、孔洞和滤网后会产生压降，因此风扇外框和叶尖间隙不能随意放大。模型中可见的密闭式框体、较厚侧壁和角部安装柱，都体现了对刚性与风道效率的考虑。实际装配时，还需在风扇与安装面之间预留减振垫或密封泡棉的位置，避免刚性传递振动，同时减少旁侧漏风。若用于冗余风机阵列，还要确认相邻风扇之间的中心距、旋转方向、线束走向以及可更换空间。

　　三维建模过程中，扇叶曲面宜按旋转阵列方式处理，先建立单片叶片的空间曲面，再依据叶片数量进行周向复制；外框可拆分为主体框架、角部安装耳、内部支撑和电机筒等特征逐步构建。安装孔直径、孔位间距、框体外形、厚度方向台阶和背面避让区是整机干涉检查的关键。对于热仿真人员，该模型可作为风道布置和尺寸校核依据；对于结构工程师，它可用于支架设计、螺钉选型、防护网匹配和机柜装配验证。
