金手指插接式PCB电路板结构设计

项目分类:通用机械零部件 发布时间:2024-12-05 ID:826788
  • 金手指插接式PCB电路板结构设计
  • 金手指插接式PCB电路板结构设计

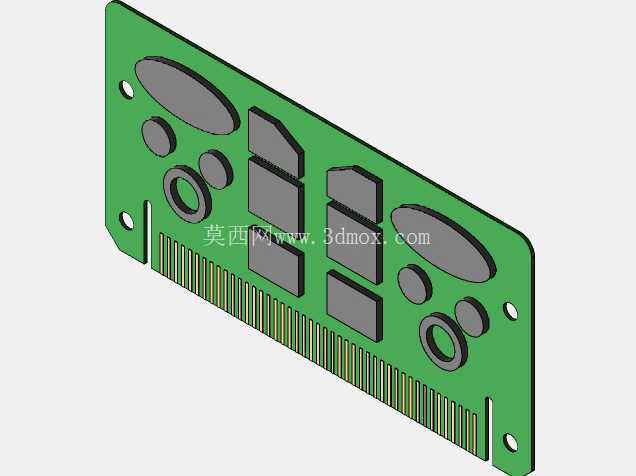

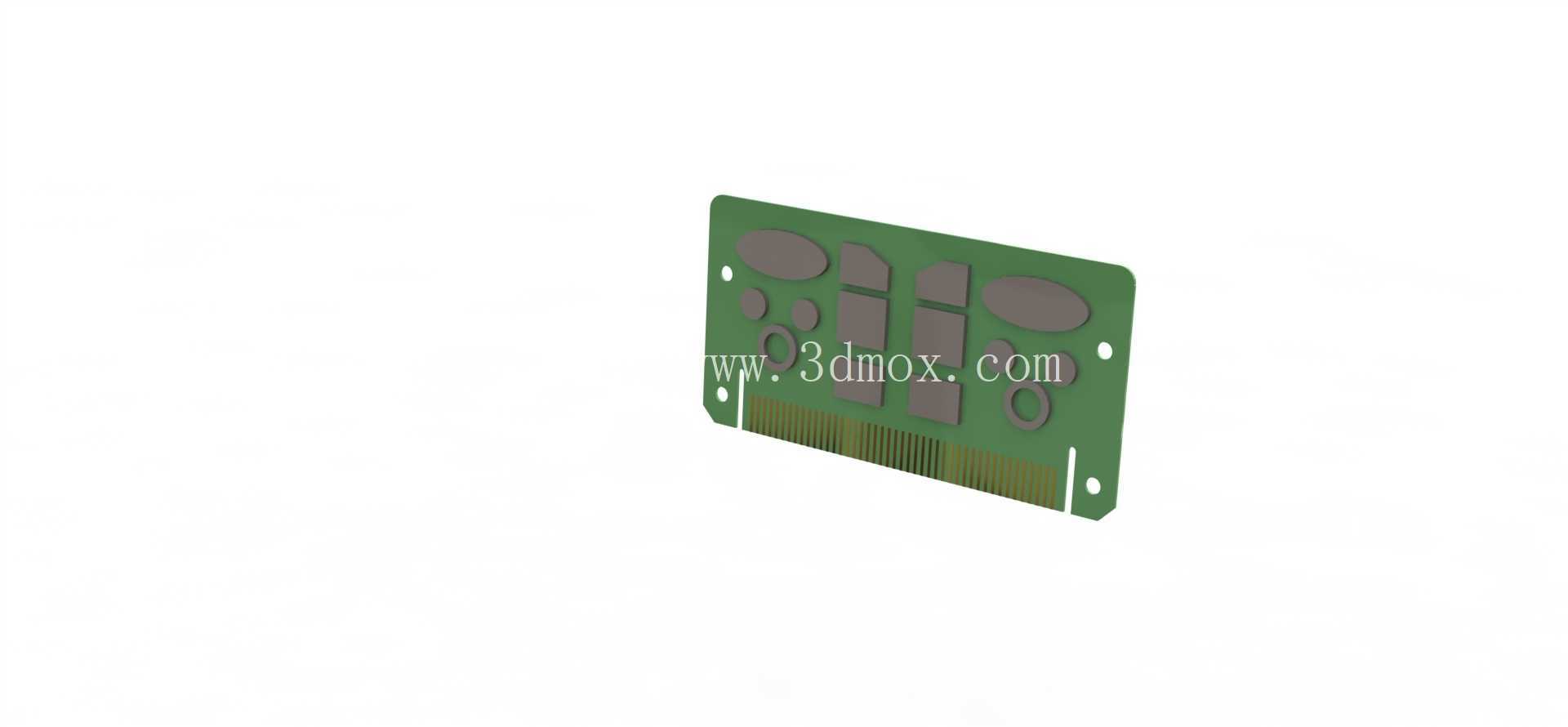

  这块板卡采用绿色阻焊层覆铜板作为基底,整体轮廓为带圆角的矩形薄板,板边一侧布置整排平行金手指插脚,用于插入对应插槽实现电气连接与机械固定,板体四角及侧边预留圆形安装通孔,可通过螺钉或定位柱完成在机箱、支架、阀组控制腔内的装配定位。建模过程中先依据板卡实际插接间距确定金手指的齿宽、齿距与插入深度,每根插脚沿板边等距排布,末端与板体保持平齐,插入插槽后接触片能够与插槽弹片充分贴合,避免虚接或偏位。板面布局围绕元器件焊接区域展开,多组椭圆形与圆形焊盘按功能分区排布,分别对应芯片、电容、接插件等元件的贴装位置,焊盘之间预留走线空间,阻焊层覆盖非焊接区域,仅露出焊盘与金手指部位,既防止焊接时连锡短路,也能在长期使用中保护铜箔走线不受氧化、磨损影响。

  从安装边界来看,板体厚度取常规PCB板厚规格,金手指所在侧边的插入长度需与插槽深度匹配,安装孔位分布在板体受力较小的边缘区域,锁付螺钉后板面不会产生明显翘曲,圆角处理则避免板角在插拔、搬运过程中磕碰崩边。这类板卡常见于工业控制板、阀门驱动模块、仪器仪表内部信号处理单元,承担信号传输、电路连接与元件承载作用,金手指插接方式相比导线焊接更便于拆装维护,设备检修时可直接拔插更换,无需逐根拆线。

  结构设计上重点校核了插拔工况下的板体强度,金手指根部与板体过渡区域无尖锐应力集中缺口,反复插拔数百次后插脚部位不易出现铜箔起翘;板面元件排布高度方向预留足够安全间隙,最高元件与上方壳体之间保留散热与装配余量,相邻元件之间留出焊接操作空间,波峰焊或回流焊过程中不会出现元件干涉。板体外形尺寸紧凑,能够嵌入减压阀配套控制盒、小型仪表壳体等狭窄安装空间,安装孔与插槽定位面共同约束板卡六个自由度,工作振动环境下也不会出现松动移位。三维建模时完整还原了阻焊层、焊盘、金手指、安装孔的分层结构,可直接用于板卡装配干涉检查、插槽配套设计以及设备内部布线校核,帮助结构工程师在整机布局阶段提前验证板卡插拔路径、安装工具操作空间与周边零部件的安全距离,减少后期样机装配时的板卡干涉、插接过紧或固定孔错位等问题。
