陶瓷封装引线式功率水泥电阻

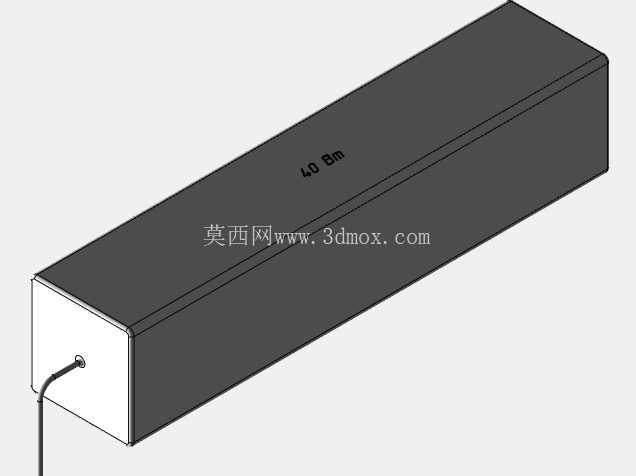

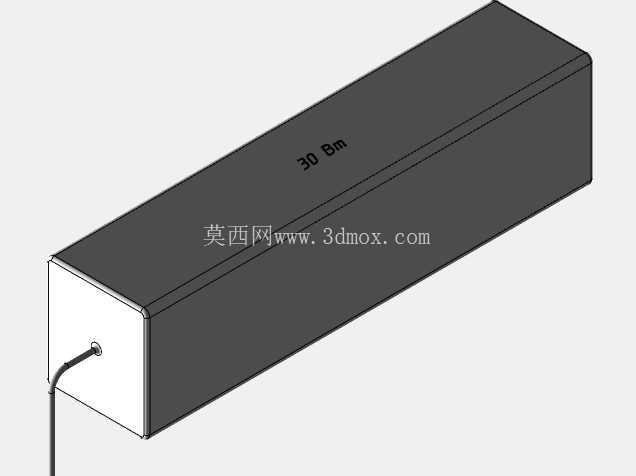

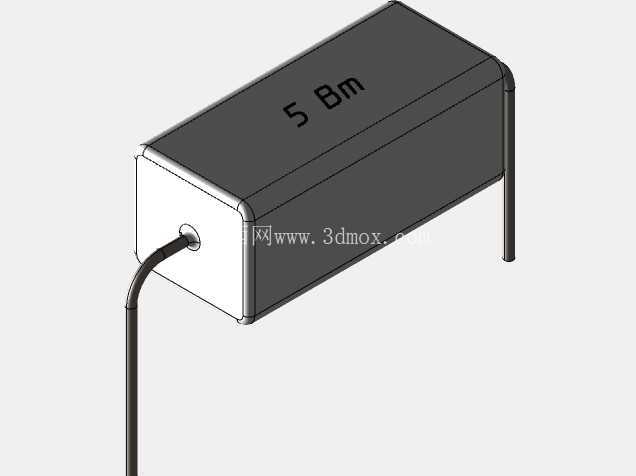

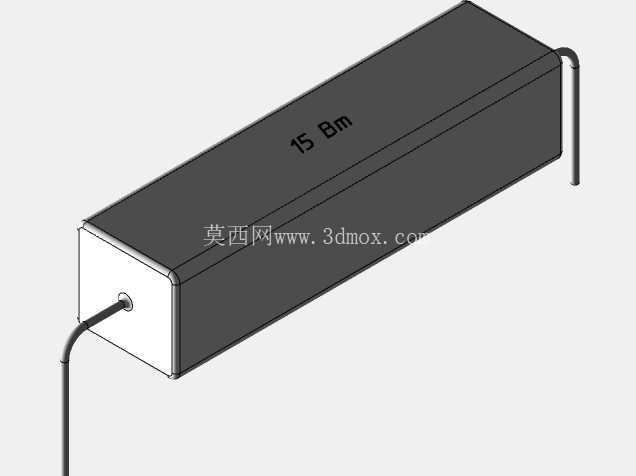

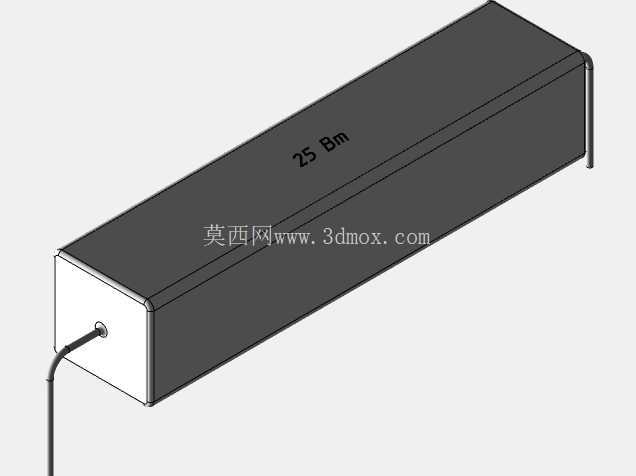

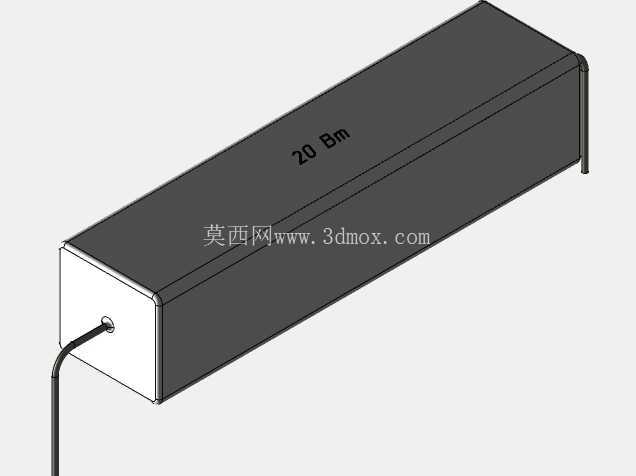

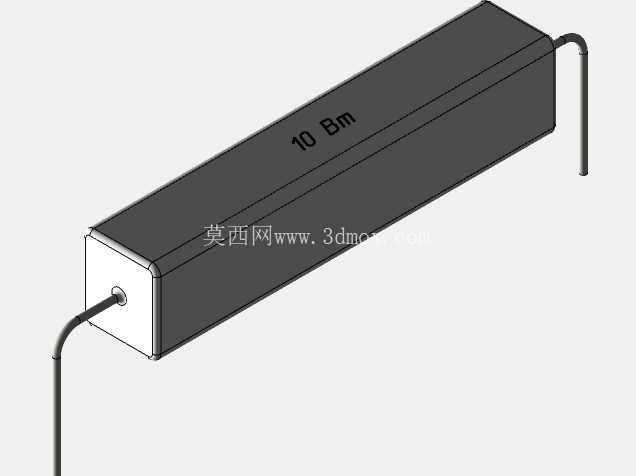

　　该模型呈现的是一款带轴向弯折引线的长方体陶瓷封装功率电阻，这类元件在工业电控柜、变频器制动回路、伺服驱动泄放单元、测试负载台以及电源老化设备中十分常见。建模时先按实物比例确定长条形主体的长宽高边界，外壳采用直角长方体并在端部保留白色封端区域，能够直观区分陶瓷壳体、灌封端面和金属引出端之间的装配关系。顶部表面保留功率标识区域，便于在整机布线和检修时快速识别元件规格。

　　从实际用途看，水泥电阻并不只是原理图中的一个符号，它往往承担限流、分压、负载吸收、浪涌抑制和制动能量消耗等任务。在伺服或变频系统中，电机快速减速时回馈能量会使母线电压升高，功率电阻通过发热将多余能量消耗掉；在试验台架中，它又可作为固定负载验证电源带载能力。由于工作过程中持续发热，结构设计不能只关注外形，还要考虑周围留空、散热路径和与塑料件、线束、PCB板之间的安全距离。

　　模型将两侧引线做成从端面中心伸出后再弯折的形态，这一点对设备布局很关键。直引线版本适合板上插装，而弯折引线常见于悬空固定、支架安装或靠近散热器布置的场景。引线直径、折弯半径和伸出长度会影响装配干涉：折弯过短可能导致电阻本体贴近电路板，热量集中传入焊点；折弯过长则会在振动环境下产生摆动，增加引线根部疲劳风险。因此在三维布置时，应把电阻本体、引线弧线和端部焊点全部纳入干涉检查范围，而不是仅放置一个简化方块。

　　陶瓷外壳具有较好的耐热和绝缘能力，内部电阻体通常被耐火水泥类材料封装固定，能够在短时过载条件下维持结构稳定。长方体外形适合贴装在平面支架上，也可通过卡箍、压片或金属夹固定；若多只电阻并排使用，需要在件与件之间保留散热间隙，避免热堆积造成阻值漂移或周边元件老化。模型端面的封盖与壳体分界、引线穿出位置以及顶部标识面均做了明确表达，可用于电气柜装配校核、维修培训、元器件库搭建和方案展示。

　　在整机设计阶段，这类元件的安装边界应同时兼顾电气间隙和爬电距离。靠近接地金属板、接触器端子或母线排时，不能仅凭外壳绝缘判断安全，还要结合温升、污染等级和绝缘要求确定间距。若电阻用于频繁制动工况，周围应避免布置温度敏感的电容、接插件和信号线；固定方式优先让热量向金属支架或空气流通区域扩散。通过该三维模型，设计人员可以在布线前检查引线走向、本体朝向、维护空间和散热环境，减少样机阶段因元件占位不准导致的返工。
