六卡位方管焊接式GPU挖矿机架

　　这套机架面向多显卡并行运算的裸机部署场景，常见于早期GPU挖矿场地、小型分布式算力机房以及多卡深度学习训练工位，核心作用是把六张全长显卡、主板、电源和硬盘以敞开式方式固定在同一框架内，兼顾散热风道、布线空间和后期维护便利性。整机没有封闭钣金外壳，所有承力构件直接外露，现场运维人员可以不拆卸外罩就完成显卡插拔、供电线更换和清灰作业，适合长时间连续运行、硬件迭代频繁的使用环境。

　　框架主体采用25mm×25mm×2mm规格方管作为纵向立柱与上下层主横梁，方管截面抗弯模量充足，六张显卡满载时单侧重量集中在横梁中部，2mm壁厚能够控制横梁下挠量，避免长期承重后显卡金手指受力倾斜。辅助拉结与显卡托撑位置选用25mm×3mm等边角钢，角钢单侧贴靠显卡尾部挡板，焊接后形成L形承托边，既可以托住显卡散热器末端重量，又能作为扎带固定点约束供电线晃动。立柱与横梁交接处采用满焊连接，焊脚沿方管周圈连续施焊，焊后打磨尖角，整体框架不存在螺栓松动间隙，搬运和吊装时不会出现构件相对错位。

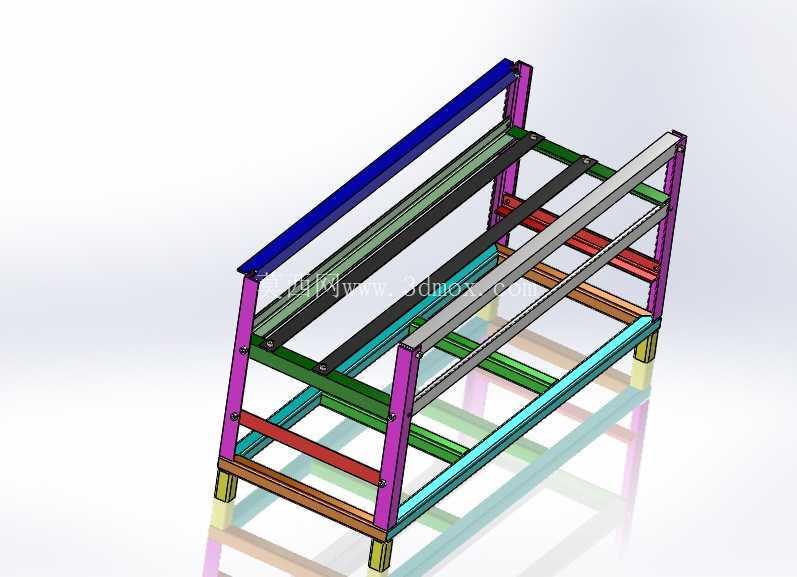

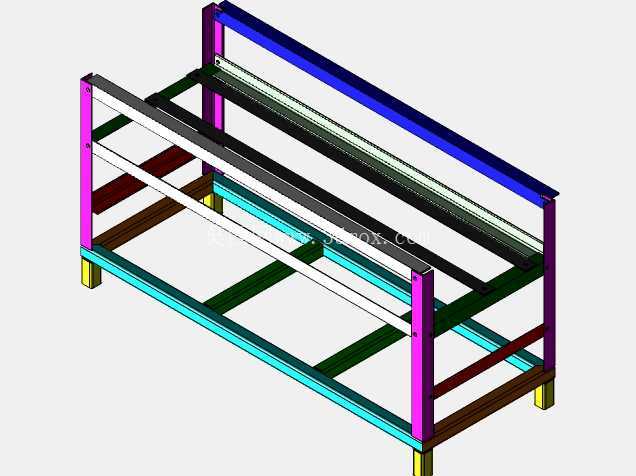

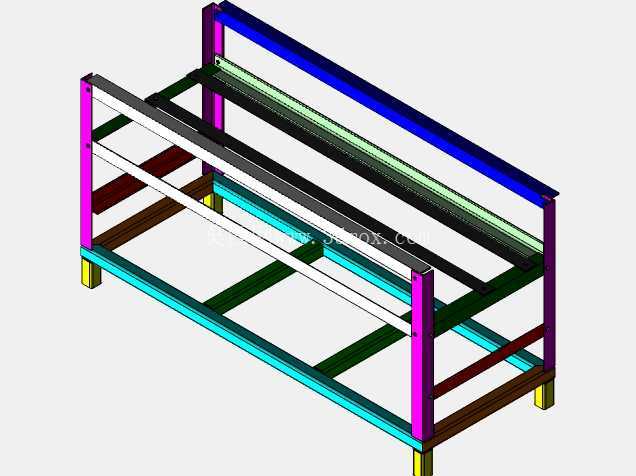

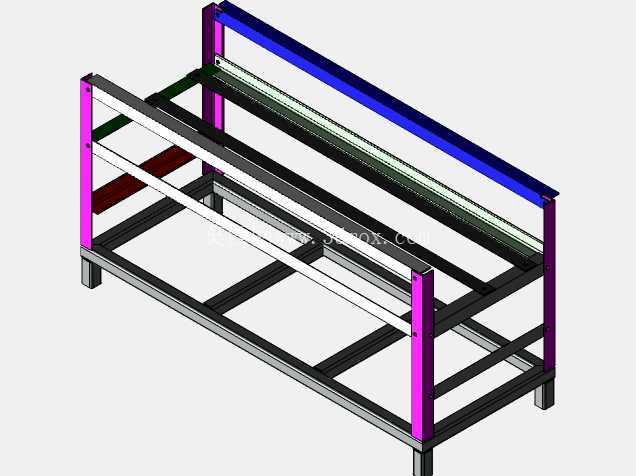

　　结构布局上，机架沿长度方向分层布置：底层预留电源与硬盘安装位，中层横担承担显卡主体重量，顶层方管形成防护边界并预留风扇吊装孔位；六张显卡沿机架长度方向并排间隔排布，卡间留出自然通风间隙，热风可直接向机架两侧排出，不会在封闭腔体内积聚。立柱底部设置垫高支脚，使底层框架离开地面，既规避地面积水反潮对电源的影响，也方便叉车或液压车从底部短距离转运。

　　建模时按真实型材截面搭建方管与角钢料件，焊道位置在装配体中保留交接重叠关系，工程出图可直接统计各根型材下料长度；显卡、主板、电源等外购件以占位装配体纳入干涉检查，重点核对显卡尾部与角钢托边、供电插头与上层横梁、散热风扇与立柱之间的安全间隙，确保现场按图下料焊接后，标准ATX电源、主流全长显卡和主板均可直接就位，无需二次切割补焊。机架整体外轮廓控制在常规机房门宽与工位过道允许范围内，分层高度同时满足显卡竖立安装、电源底部抽拉和顶部走线的操作边界。
