小型矩形扬声器声学组件结构

　　该组件面向紧凑型电声安装场景，整体采用4厘米×2厘米的矩形外轮廓，适配手持终端、小型工控面板、桌面交互装置、嵌入式提示终端等空间受限的设备内部，用于输出语音提示、告警音、操作反馈音与中低频基础音频。结构主体由带安装法兰的矩形上框、中部振膜容纳腔、下部磁路避让筒体三部分构成，法兰四角预留沉头安装孔，可直接通过螺丝锁附在设备壳体的预设安装位上，安装时法兰面与壳体内壁贴合，无需额外设计复杂的定位卡扣，降低壳体开模的配合公差要求。

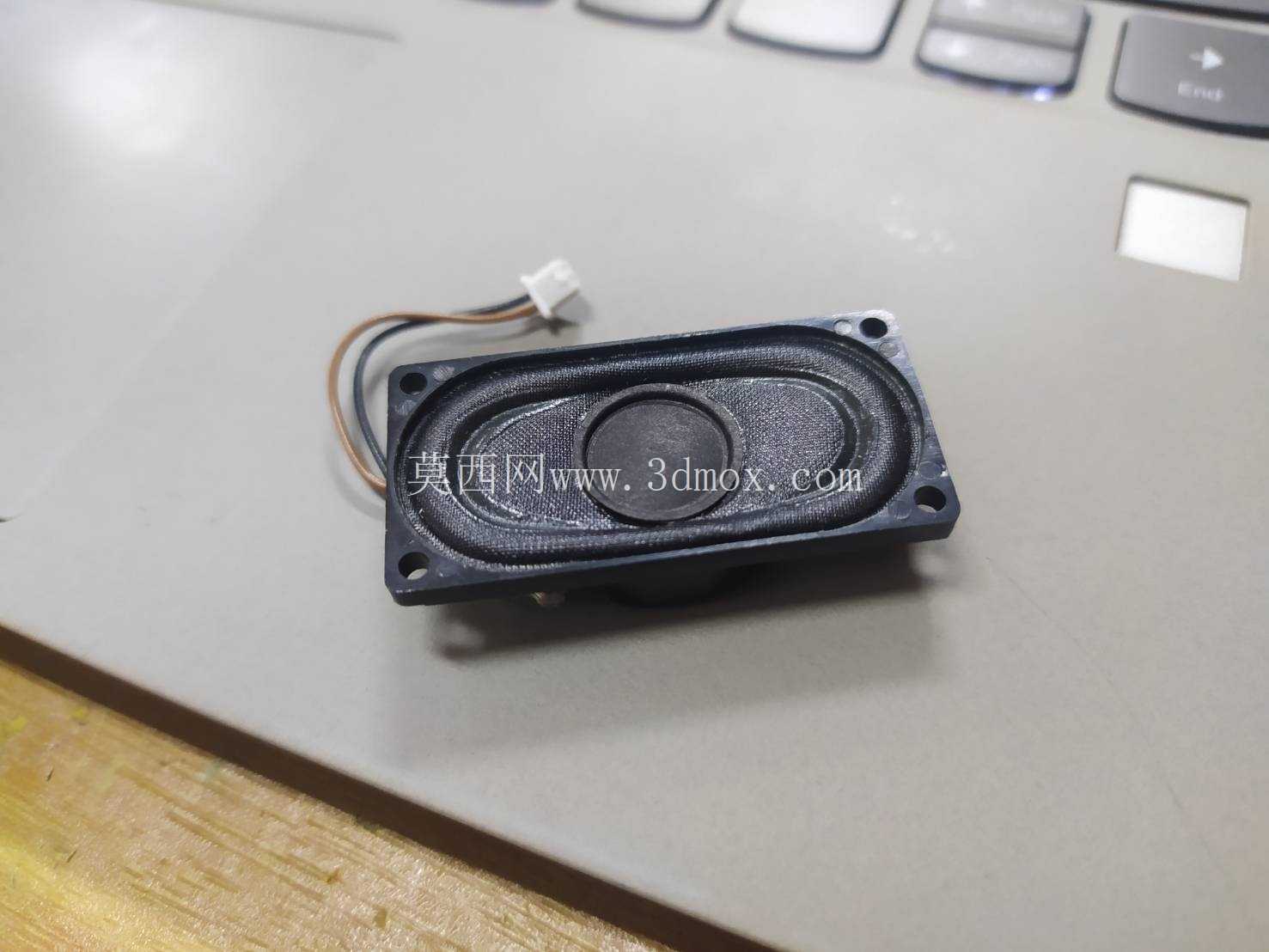

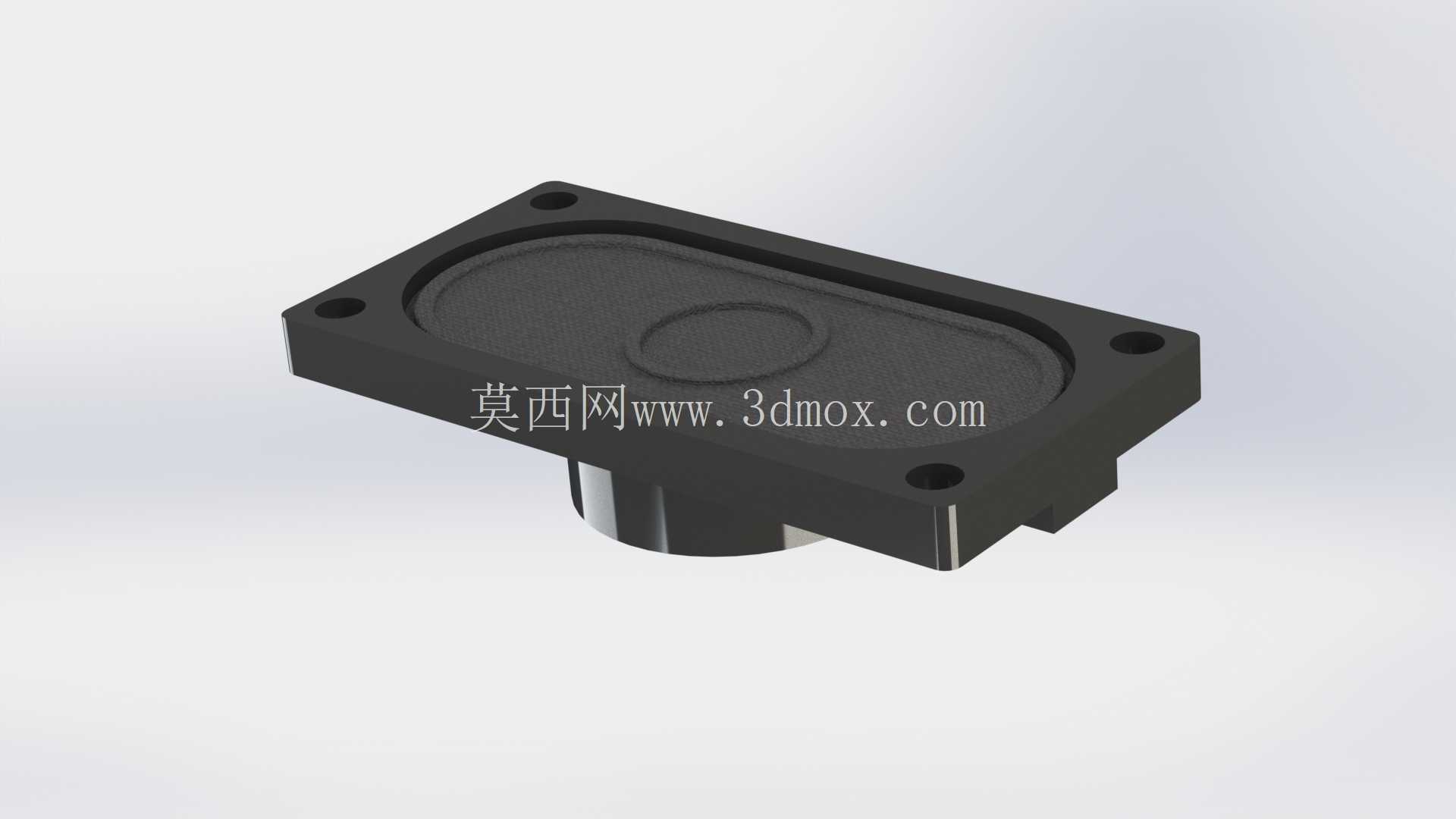

　　从结构设计逻辑来看，上部法兰做了加厚翻边处理，既可以在锁附螺丝时分散压紧力，避免薄型塑料壳体出现局部应力发白，也能作为声学密封的压紧边界，装配时在法兰与壳体之间贴覆薄泡棉密封圈，即可减少声短路，让振膜正面辐射的声波尽量从壳体出声孔传出，提升低频响应效率。振膜区域采用长圆形跑道型轮廓，在有限的矩形投影面积内最大化振膜有效辐射面积，相比同外接尺寸的圆形振膜，能够获得更大的推动空气体积，适配1瓦功率下的声压输出需求。振膜中心的圆形防尘凸起可阻挡灰尘、铁屑进入后方磁路间隙，避免音卡蹭圈引发的异音故障。

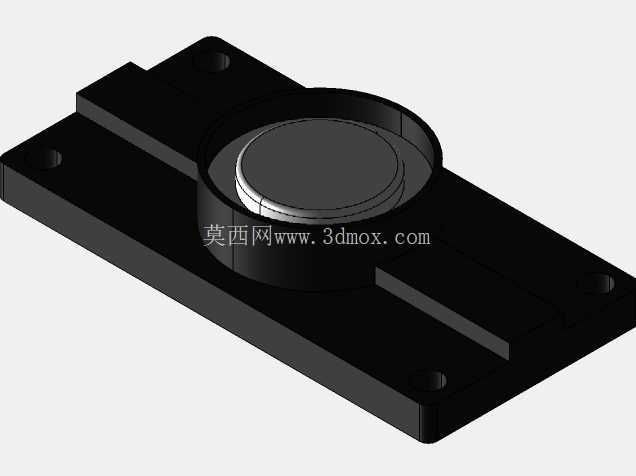

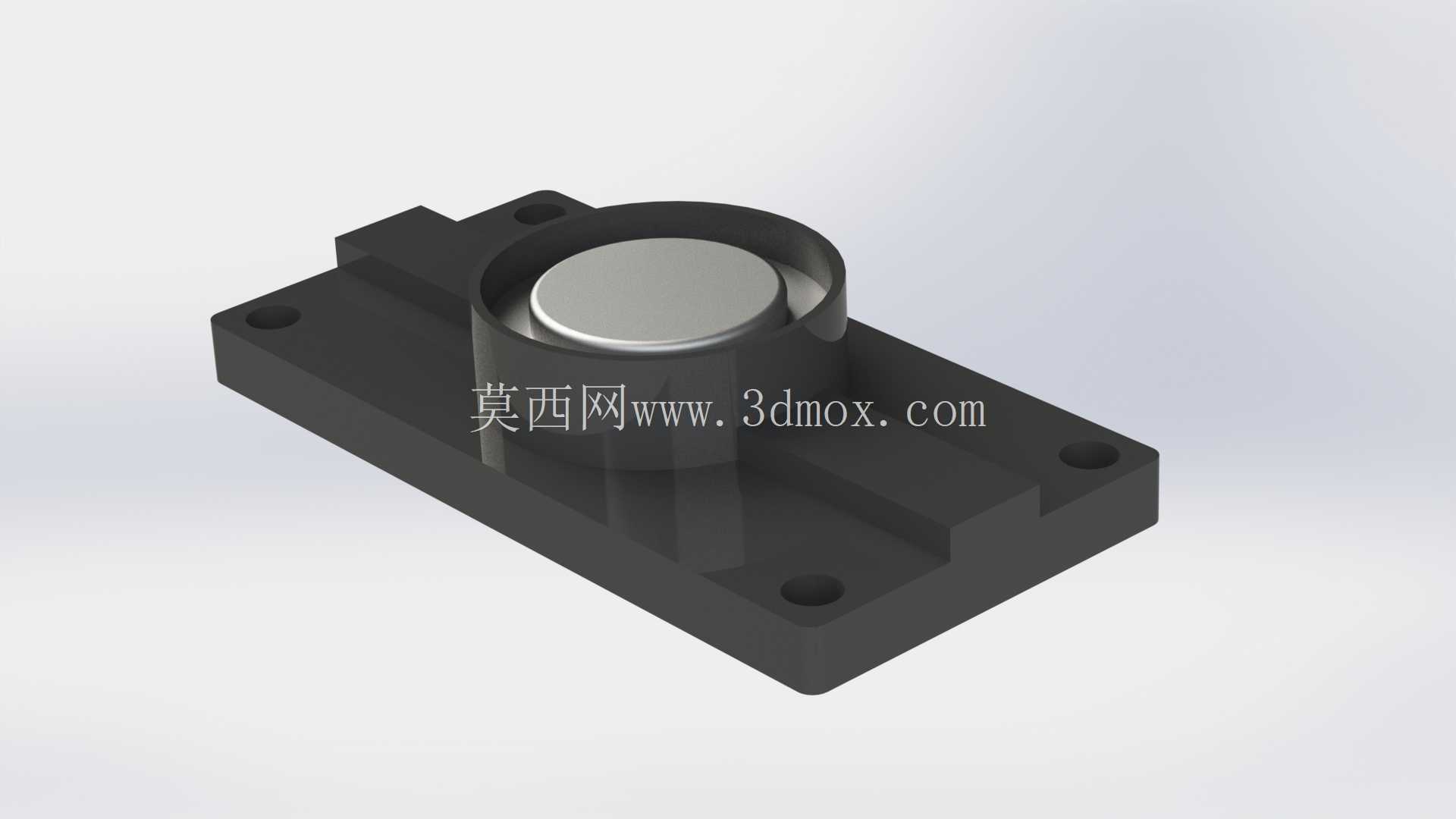

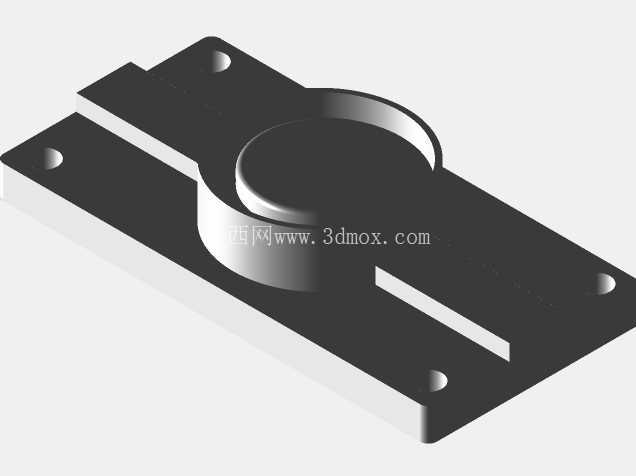

　　下部突出的圆柱形筒体为磁钢与音圈的容纳空间，建模时预留了磁路组件的装配间隙，筒体侧壁厚度均匀，适合采用注塑一体成型工艺，避免壁厚不均导致的缩水变形。法兰底面与筒体衔接处做了圆角过渡，降低注塑时的应力集中，同时提升组件整体抗跌落冲击能力，在设备发生1米左右高度跌落时，衔接位置不易出现断裂。

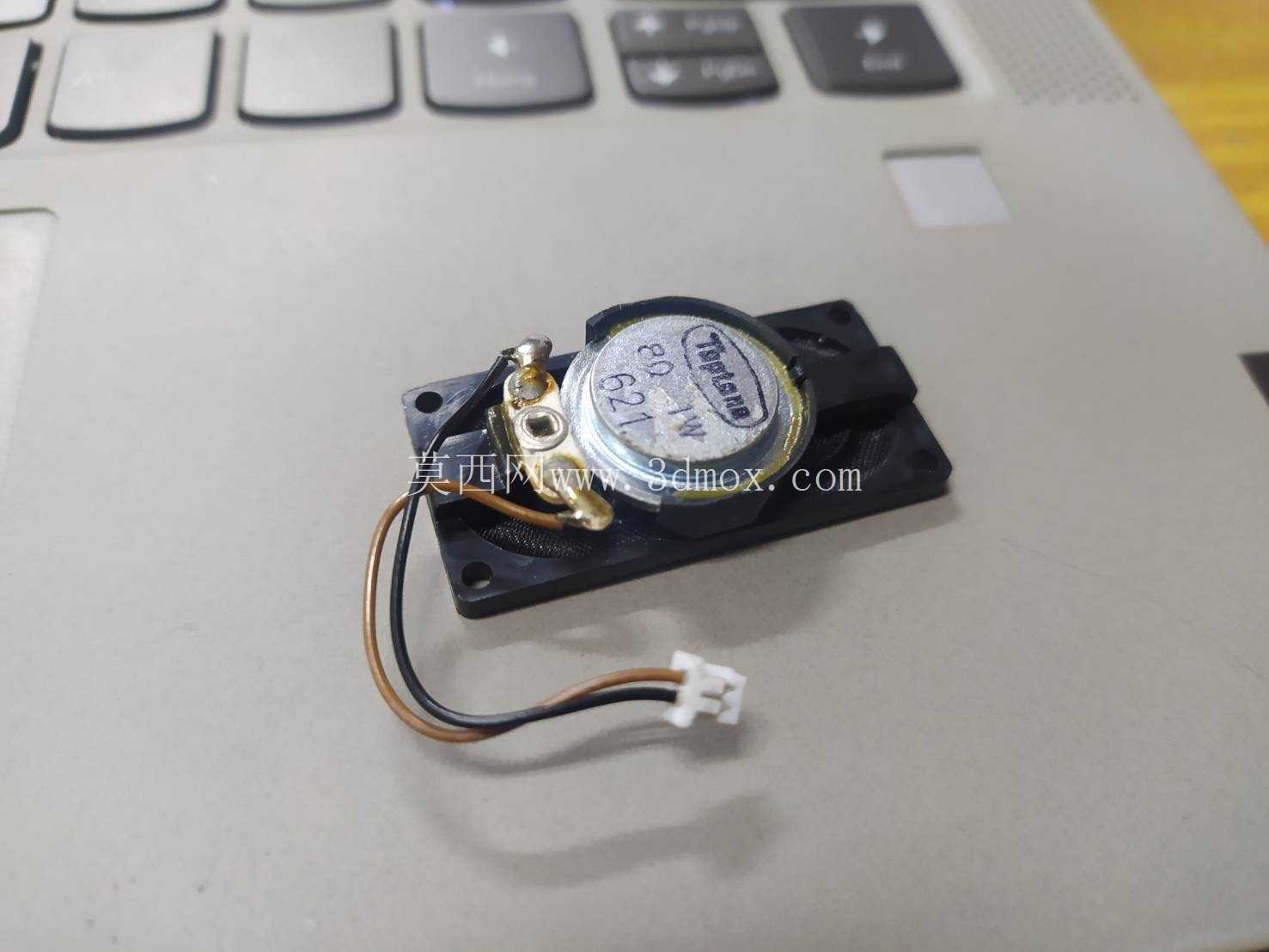

　　选型应用时，该组件阻抗为8欧姆，额定承载功率1瓦，适配常见的小功率音频功放电路，安装边界仅需在壳体上开出对应筒体的避让圆孔，以及法兰四角的螺丝过孔，出声孔区域可在壳体外侧设计阵列式小孔，兼顾防尘与透声效果。三维建模过程中完整保留了各部位的装配配合面、安装孔位与过渡圆角，可直接导入整机装配体做干涉检查，确认筒体不会与设备内部的PCB板、电池、连接排线发生空间冲突，也可据此快速调整壳体内部的筋位布局，为声学组件预留足够的后腔容积，后腔空间越大，低频回放的下限频率越低，语音的饱满度越好。针对需要做防水处理的设备，还可在法兰密封面增加防水透气膜的安装槽位，在平衡腔体内外气压的同时阻挡液态水渗入，拓展组件在户外小型终端上的适配性。
